立式不锈钢带搅拌装置混合罐体结构

　　在精细化工、食品加工、制药制剂等生产场景中，物料的均匀混合是决定最终产品品质的核心工序之一，这款立式搅拌混合罐正是针对中小批量连续或批次混合需求开发的专用设备结构。从实际落地的安装边界来看，罐体采用圆柱形直筒搭配标准椭圆形下封头的结构形式，这种构型一方面能最大化利用厂房垂直空间，在相同容积下占用更小的地面投影面积，适合车间内预留安装空间有限的改造类项目；另一方面圆柱壁面无结构死角，配合支腿的高度设计，下封头最低点预留的出料接口可直接对接下游输送管道，无需额外抬高基础就能实现物料的完全排空，避免残液滞留带来的交叉污染问题。

　　罐体主体选用304或316L不锈钢板材卷制焊接而成，内壁做镜面抛光处理，外壁可根据使用场景做哑光拉丝或者保温层包覆，这种材质选择完全契合食品、制药行业的卫生级要求，光滑的壁面不仅能减少物料挂壁，日常生产结束后的CIP清洗也能更彻底，不会残留物料残渣滋生细菌。罐体顶部的接口布局经过优化，居中位置安装搅拌驱动装置的连接法兰，两侧对称布置人孔与进料接口，可同时满足固体粉料投料、液体组分进料以及检修人员进入罐体内部维护的需求，顶部边缘预留的多个小口径接口可按需安装液位传感器、温度探头、呼吸阀等附属配件，不用在现场额外开孔破坏罐体结构。

　　搅拌系统的设计充分考虑了不同物料的混合需求，可根据物料粘度、固含量参数选择单轴平直叶桨、斜叶桨或者多轴组合搅拌结构，针对高粘度物料还可搭配刮壁式搅拌桨，确保罐壁附近的物料也能参与整体循环，避免出现局部混合不均的分层现象。搅拌轴的密封采用卫生级机械密封结构，能在带压搅拌工况下保持可靠的密封性能，不会出现物料泄漏或者外界杂质进入罐内的问题。罐体侧面下部预留的取样接口，可在生产过程中随时取样检测混合均匀度，不用停机开盖就能掌握物料混合进度，有效提升生产效率。

　　从结构设计的受力角度来看，三根均匀分布的支腿采用型钢焊接而成，支腿与罐体下封头的连接位置做了加强筋处理，能承受满载物料时的整体重量，同时抵消搅拌装置运行时产生的径向振动力，无需额外做地脚螺栓固定就能保持运行稳定，对于需要经常调整设备位置的中试车间来说，这种安装方式灵活性更强。罐体顶部的驱动装置安装座做了加厚处理，能承受搅拌电机运行时的振动载荷，避免长期运行出现焊缝开裂的问题。

　　在实际应用场景中，这款混合罐可完成溶液调配、固液悬浮、乳液均质、粉体混料等多种工艺操作，在制药行业可用于口服液、注射剂的配液工序，食品行业可用于饮料、酱料的调配混合，化工行业可用于涂料、胶粘剂的预混工序，不同行业只需调整搅拌桨形式、接口配置以及表面处理要求，就能适配对应的生产规范。相较于卧式混合设备，立式结构的混合罐物料循环路径更短，搅拌效率更高，相同容积下的能耗更低，而且设备整体的维护点更少，日常只需定期检查机械密封磨损情况、搅拌桨的紧固状态即可，运维成本更低。

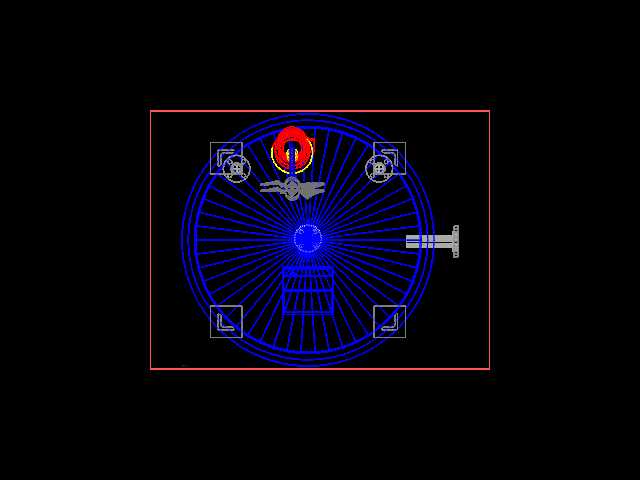

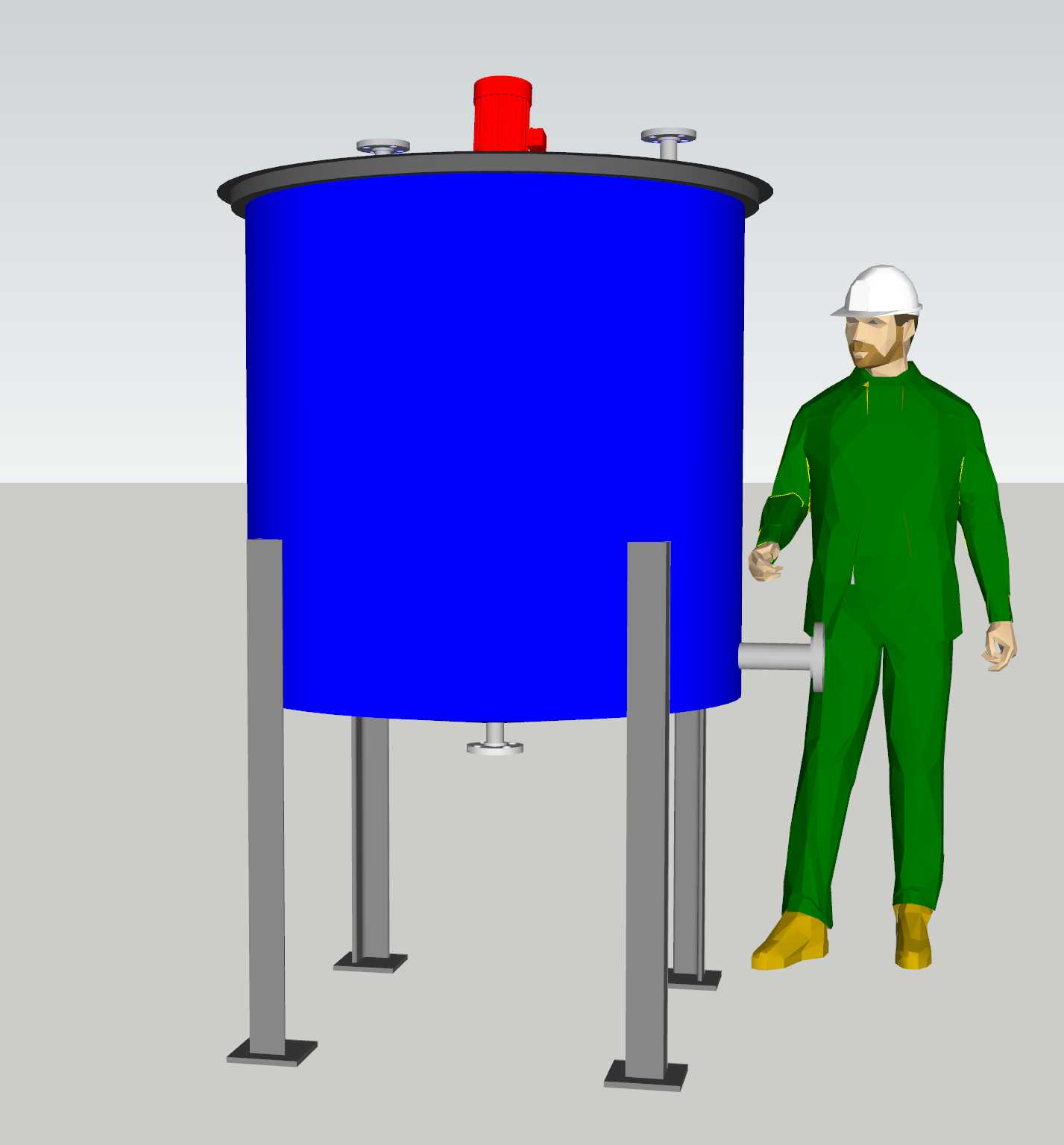

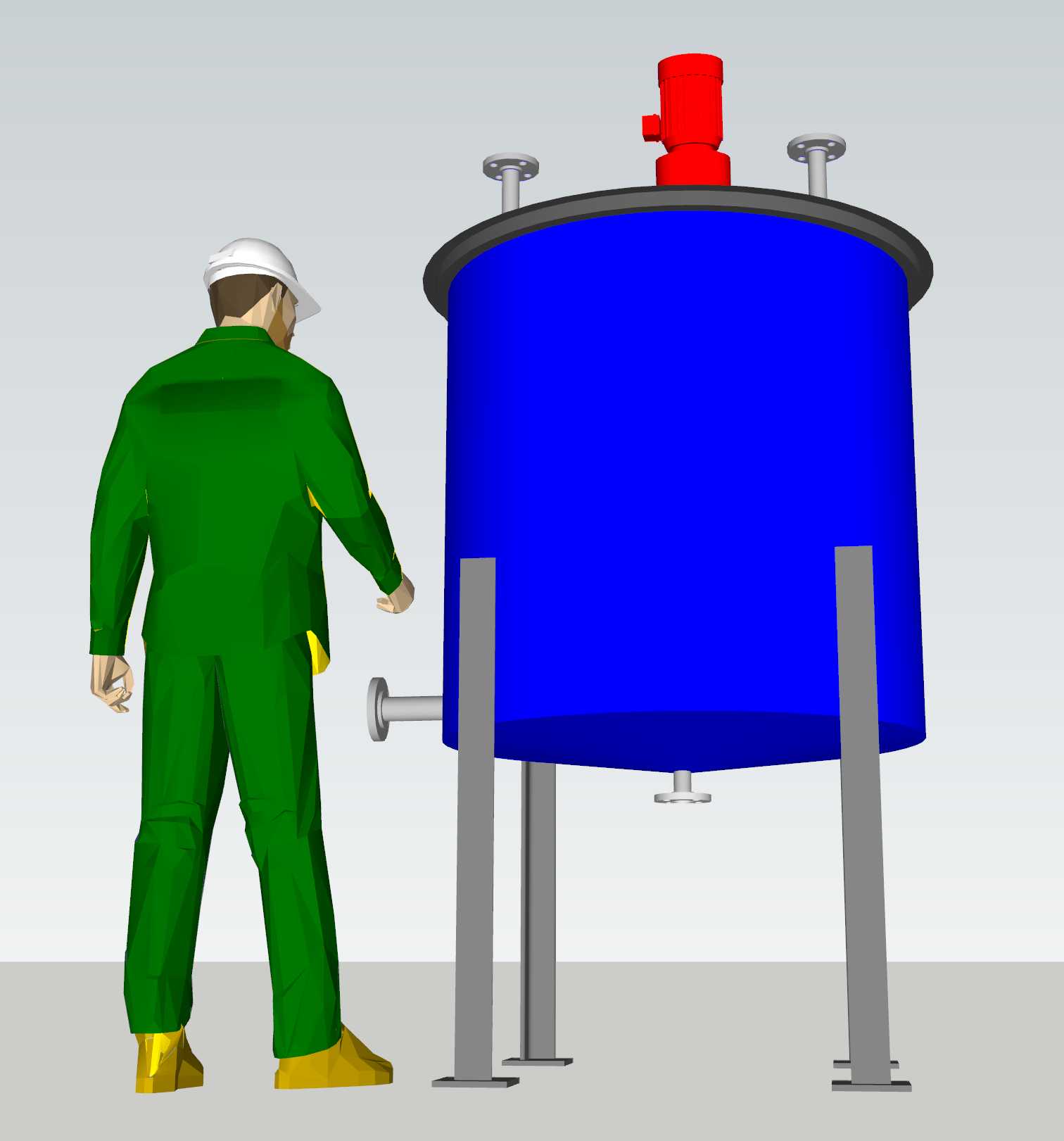

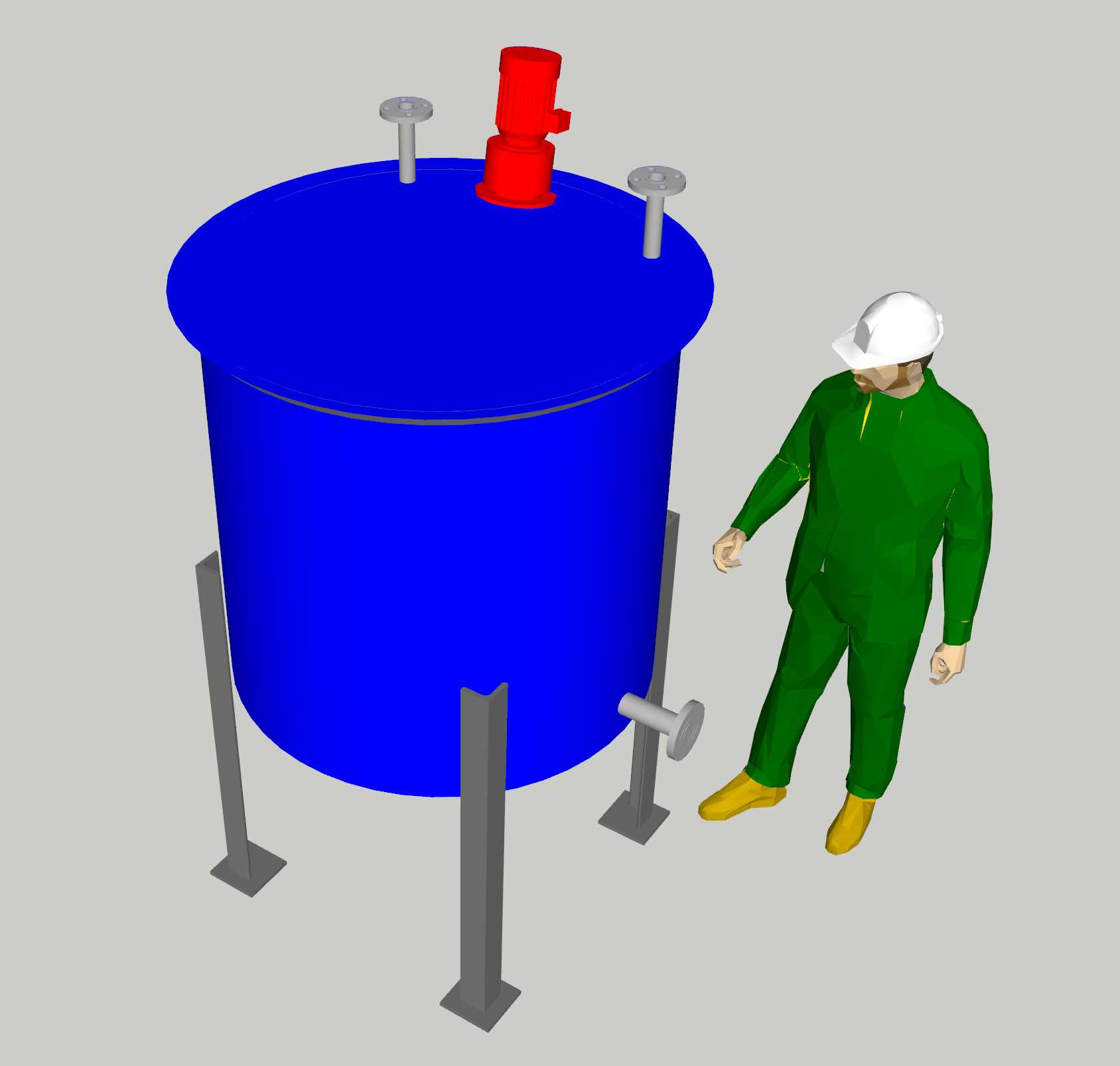

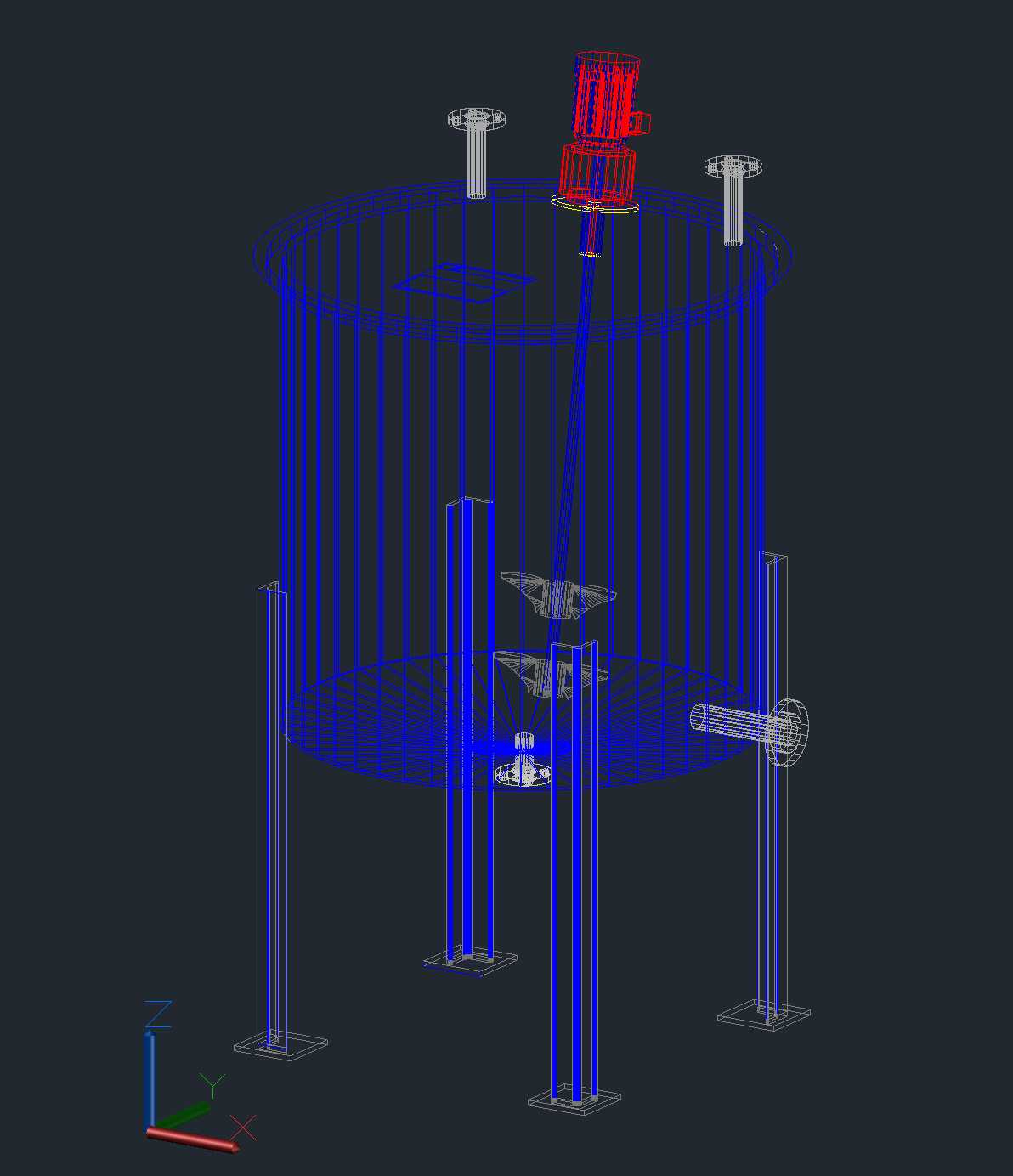

　　建模过程中对罐体的焊缝过渡、接口的法兰标准、支腿的安装角度都做了1:1的还原，所有配合尺寸都符合压力容器相关规范的要求，结构设计人员可直接在此模型基础上调整容积参数、接口位置，快速完成不同规格型号的混合罐设计，也可用于生产前的装配干涉检查，提前规避加工安装过程中可能出现的结构冲突问题。
