工业级二氧化碳低温储罐结构设计方案

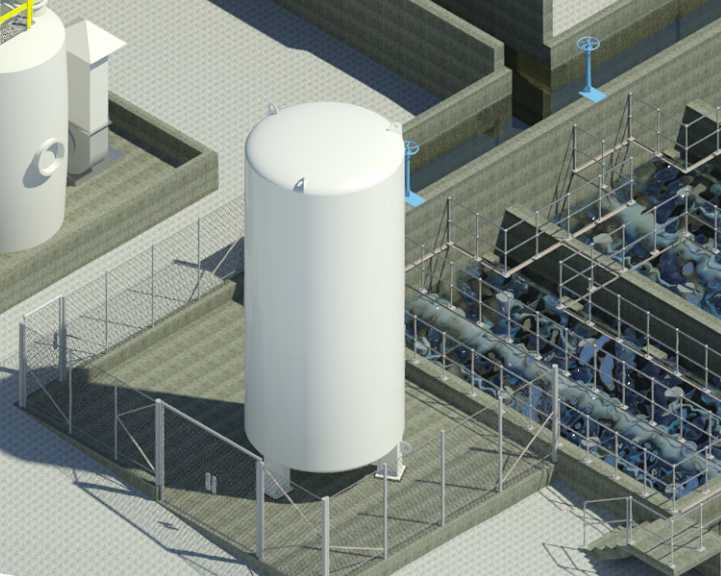

　　在工业气体储运、食品级二氧化碳充装、化工制程尾气回收、焊接保护气集中供气这类场景里，低温储罐是核心的承压储运单元，和常温压力储罐不同，这类设备要同时满足低温保冷、承压密封、安全泄放的多重要求，设计阶段要平衡的边界条件比普通常压储罐复杂得多。做这个储罐三维结构的时候，最先要锚定的是实际安装场景的边界：多数厂区的低温储罐安装点会靠近气化器、调压撬组，周边要预留充装软管操作空间、安全阀泄放的安全距离，还有罐体检修的爬梯、平台安装位，所以建模初期先把安装基准面定好，罐体支腿的定位尺寸直接对齐厂区常见的设备基础预埋螺栓间距，避免后期现场安装出现基础错位的问题。

　　从功能逻辑上看，二氧化碳低温储罐的核心是维持罐内介质的低温液态存储状态，罐壁的夹层结构是设计重点，内层筒体直接接触-40℃左右的液态二氧化碳，材料要选低温韧性合格的压力容器用钢，外层是承压保护壳，中间填充保冷材料，建模的时候特意把夹层的支撑结构做了细节还原，这些支撑既要承受内罐的满液重量，还要尽可能减少冷桥传导，避免外罐表面结露跑冷。罐体的管口布局完全贴合现场操作逻辑：顶部集中布置进液口、气相平衡口、安全阀接口、压力表与液位计接口，所有管口的法兰密封面形式都匹配工业级低温管路的常用标准，操作侧的管口高度统一对齐站场操作平台的常规高度，操作人员站在平台上不需要过度抬手或者俯身就能完成阀门操作、仪表读数的工作。罐体下部设置出液口、排污口，排污口的位置特意做了低位倾斜设计，能排尽罐底的沉积杂质，避免长期运行后杂质堵塞出液管路。很多新手做这类储罐建模的时候容易忽略安全附件的安装空间，这次建模特意在罐顶预留了安全阀、爆破片的安装检修间隙，两个安全附件的接口间距满足规范要求的拆装距离，不会出现后期装完一个阀另一个阀没法拧螺栓的问题。支腿部分的设计考虑了厂区地面的承重情况，每个支腿底部都做了加大的地脚板，地脚螺栓孔做成长圆孔，方便现场安装的时候微调罐体位置，抵消基础施工的尺寸误差。

　　爬梯和顶部护栏的结构也做了还原，爬梯的踏步间距符合工业设备操作的安全规范，护栏高度满足临边作业的防护要求，顶部操作平台的防滑踏板纹理也在模型里做了体现，方便后续做施工交底的时候直接给安装班组看结构细节。从实际使用的角度，这类储罐经常要配合槽车充装作业，所以进液口的位置特意留了和槽车充装臂对接的操作空间，接口的高度匹配常见槽车卸车口的高度范围，不需要额外加太长的转接软管，减少充装过程中的管路阻力和泄漏风险。罐壁的人孔设置在罐体中下部，人孔的位置刚好在停罐检修的时候人员能方便进出，人孔盖的紧固螺栓布局做了均布设计，拆装的时候受力均匀，不会出现密封面压偏泄漏的问题。

　　保冷层的厚度是根据常见厂区的环境温度、介质存储温度计算出来的，建模的时候把保冷层的厚度做了准确还原，后续如果要做管路应力分析、冷损计算，可以直接从模型里提取尺寸参数，不用再重新测量。很多现场安装的时候会出现罐体和周边管线碰撞的问题，所以建模阶段就把罐体所有外接管道的延伸方向做了预排布，预留出和外部气化器、调压阀组连接的直管段长度，方便现场配管的时候直接对接，减少现场切割改管的工作量。另外，罐体的液位计接口做了上下连通的结构设计，液位计的安装位置避开了进液口的液流冲击区，避免进液的时候液位波动太大导致液位计读数不准，压力表接口设置在气相空间的稳定区域，不会因为液态介质冲击导致压力表指针抖动损坏。整体结构没有做多余的装饰性设计，所有的结构细节都是围绕现场实际操作、安装、检修的需求来做的，每一处的尺寸定位都能对应到工业现场的实际使用场景，不管是做设备选型参考、安装施工交底，还是做后续的管路配套设计，这个三维结构都能提供准确的尺寸基准。
