齐维茨市钢拱桥梁结构三维设计

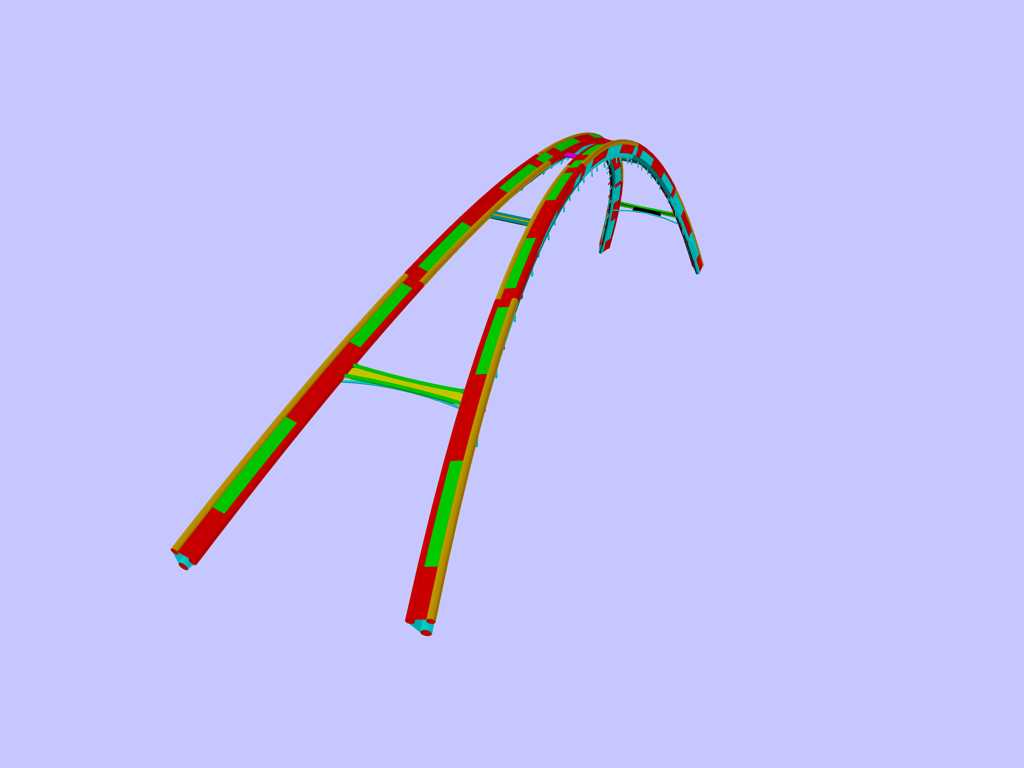

　　本次呈现的钢拱桥结构三维模型，还原了城市跨域通行类钢拱桥梁的核心受力构造，这类结构常应用于城市内河、景观带的跨线通行场景，相比传统梁式桥，钢拱结构能通过拱肋的轴向受压特性，将桥面荷载更均匀地传递至两侧桥台，在中等跨度的城市桥梁选型中，既能满足通行荷载要求，也能兼顾城市景观的视觉协调性。从结构功能来看，该模型完整呈现了双拱肋并行的主拱受力体系，拱肋作为核心承重构件，采用变截面的型钢组合构造，沿拱轴线方向分段设置横向联系构件，避免拱肋在横向荷载作用下出现失稳变形，横向联系的排布间距结合拱肋不同区段的受力弯矩值调整，在拱脚位置加密横向支撑，抵消拱脚处较大的水平推力与竖向剪力，拱顶区域适当放宽横向构件间距，在保证整体刚度的前提下控制结构自重。设计思路上，整个拱架的轴线采用二次抛物线拟合，匹配均布荷载下拱结构的合理拱轴线形态，尽可能降低拱肋截面的附加弯矩，让拱肋材料更多承受轴向压应力，充分发挥钢材的抗压性能，减少材料的无效损耗。拱肋与桥面系的连接部位，模型中预留了吊杆的安装接口，实际工程中可通过高强吊杆将桥面横梁的荷载传递至拱肋，接口位置做了加劲肋补强设计，避免局部应力集中导致的连接部位疲劳损伤。

　　从安装边界来看，两侧拱脚位置设计了预埋式的连接基座，基座与桥台混凝土结构通过预埋锚栓固定，拱脚端面与基座的接触面做了铣平处理，保证拱脚的水平推力能均匀传递至桥台结构，安装时需要先完成两侧桥台的混凝土浇筑与基座定位，确保两侧拱脚的安装坐标偏差控制在毫米级，避免拱肋安装后出现附加装配应力。拱肋的分段拼接位置设置在受力较小的拱段中部，拼接节点采用高强螺栓摩擦型连接，拼接板与拱肋构件的接触面做喷砂处理，保证连接面的抗滑移系数满足设计要求，现场安装时可通过临时支撑胎架逐段拼接拱肋，待主拱整体合龙、所有横向联系安装完成后，再逐步卸载临时支撑，让拱结构逐步进入设计受力状态。

　　桥面系的横梁构件与吊杆下端的连接节点采用铰接设计，允许微小的转动变形，抵消温度变化、车辆动荷载带来的结构位移，避免节点处出现应力集中。整个钢结构表面的涂装体系，在实际应用中会采用多层防腐涂装，底层做环氧富锌底漆，中间层为环氧云铁中间漆，面层采用耐候性的聚氨酯面漆，适配户外露天的使用环境，抵御雨水、紫外线对钢材的腐蚀，延长结构的整体使用寿命。在日常运维层面，拱肋的关键受力节点、横向联系与拱肋的焊接位置，都预留了运维检测的操作空间，可定期开展焊缝探伤、螺栓扭矩复核、涂层厚度检测等运维作业，保障结构长期使用的安全性。

　　这类钢拱结构除了城市通行桥梁的应用场景，也可适配厂区内部的跨管线通行走廊、景区景观步道桥等场景，可根据实际跨度、荷载等级调整拱肋的截面尺寸、横向联系的排布密度，在保证结构安全的前提下适配不同的使用需求。建模过程中对拱肋的曲率过渡、构件连接的相贯线做了精准处理，所有构件的连接位置都还原了实际工程中的节点构造，没有出现构件干涉、连接错位的问题，可直接用于结构受力仿真分析、施工方案模拟、工程教学演示等场景，帮助结构设计人员快速理解钢拱桥的受力逻辑与构造细节，也能为同类型桥梁的初步设计提供构造参考。
