商场通风系统管道连接结构三维设计

　　在商业综合体的暖通系统搭建中，通风管道的布局合理性直接决定了公共区域的空气流通效率与消防排烟能力，这套管道结构的设计正是针对商场大空间、多支路的送风与排烟需求展开。从实际应用场景来看，这类管道主要承担两类核心功能：日常运营时段负责将处理后的新鲜空气输送至商场各楼层公共区域、商铺内部，置换室内浑浊空气，保障人员活动区域的空气质量；当消防预警触发时，管道可快速切换至排烟模式，将火灾初期产生的有毒烟雾沿预设管路导向室外排烟口，为人员疏散争取有效时间，避免烟雾在密闭空间内快速积聚引发窒息风险。

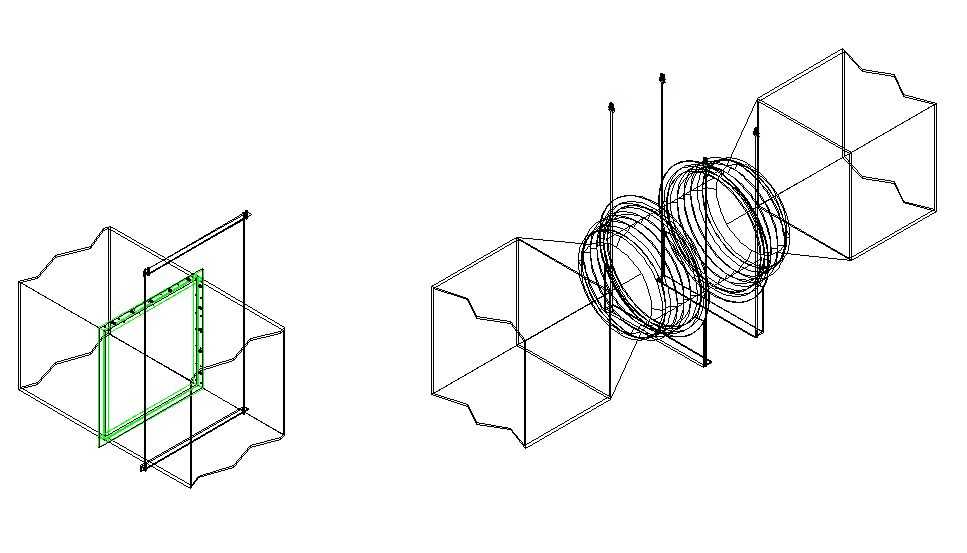

　　设计过程中首先考虑的是管路的连接密封性，图中呈现的法兰式对接结构，是在常规矩形风管的基础上优化了接口处的密封边结构，相比传统的插接式连接，这种带多层密封槽的对接方式能将管路漏风率控制在更低水平，减少送风过程中的风压损耗，降低末端风机的运行负载。从结构细节来看，管道主体采用标准矩形截面，适配商场吊顶内的有限安装空间，截面尺寸经过风量核算，既能够满足高峰时段的通风量要求，又不会过度占用吊顶内的布线、消防喷淋等其他系统的安装空间，安装边界预留了足够的操作余量，现场施工时无需对周边已布设的管线进行大规模调整。

　　管路的转向与支路接驳位置，设计了对应的变径与导流结构，避免气流在拐角处形成涡流产生风噪，这一点对于商场这类对声环境有要求的公共空间尤为重要——如果管路内部气流扰动过大，会产生持续的低频噪音，透过吊顶传递到营业区域，影响顾客的消费体验。图中展示的软连接过渡段，能够抵消风机运行时传递到管路的振动，避免刚性连接的管路长期受振动影响出现接口松动、密封失效的问题，同时也能适配现场安装时的微小尺寸偏差，降低施工对位的难度。

　　从安装适配性角度考虑，这套管道的分段长度按照商场常规柱距进行划分，单段管路的重量控制在人工可搬运的范围内，无需大型吊装设备即可完成吊顶内的拼装作业，管段之间的连接紧固件采用标准通用件，后期维护更换时无需定制特殊配件。针对消防排烟工况，管道的结构强度经过校核，能够在高温烟气通过时保持结构稳定性，不会因为短时高温出现变形坍塌，保障排烟通路的畅通。另外在管路的分支节点处，预留了风量调节阀门的安装位，后期运营过程中可以根据不同区域的实际人流量、通风需求调整各支路的送风量，平衡整个系统的风压分布，避免出现部分区域风量过大、部分区域送风不足的情况。

　　设计时还充分考虑了后期的运维需求，管路的平直段预留了检修口的安装位置，方便定期清理管道内部积聚的灰尘，避免长期运行后灰尘随着送风扩散到室内造成二次污染，同时也便于检测人员进入管路内部检查密封件的老化情况，及时更换失效的密封部件，延长整个通风系统的使用寿命。
