ZENNER品牌旋翼式冷水水表结构设计

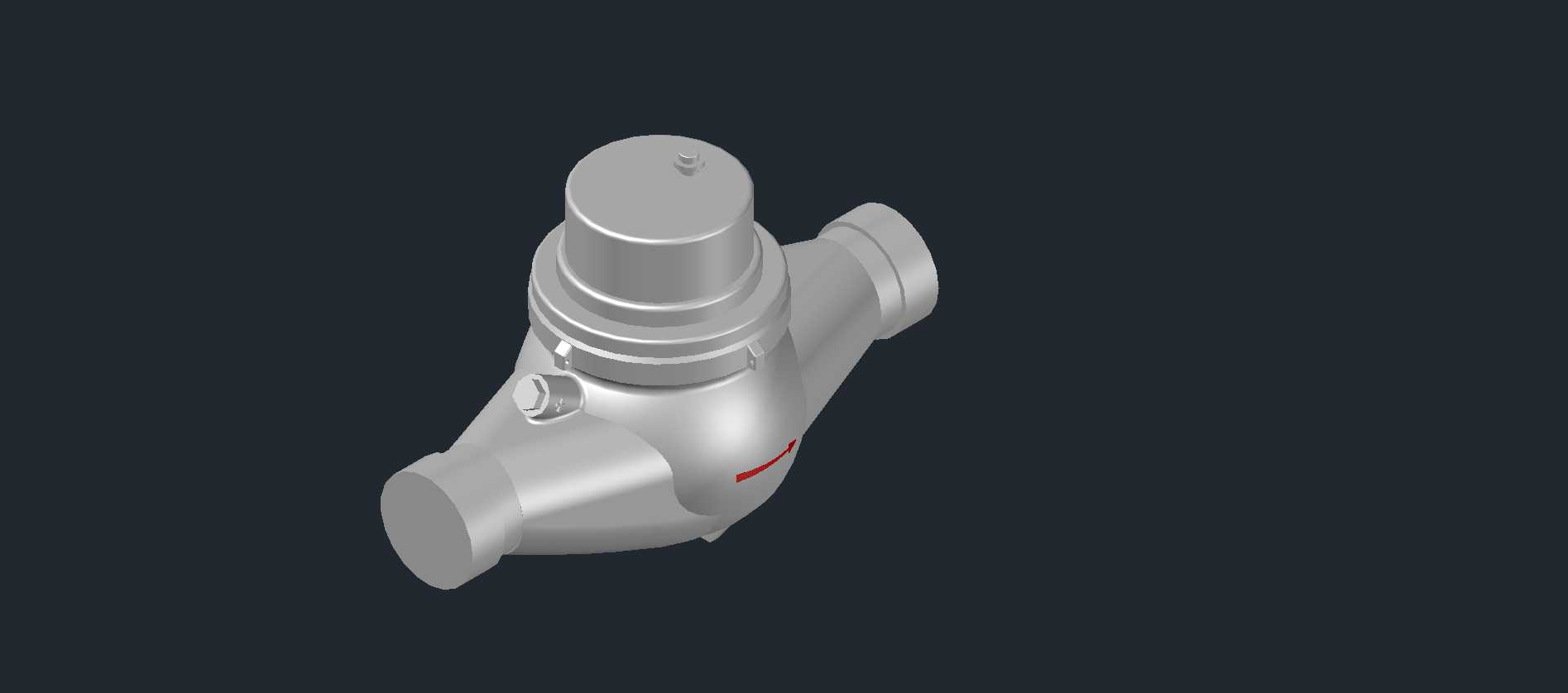

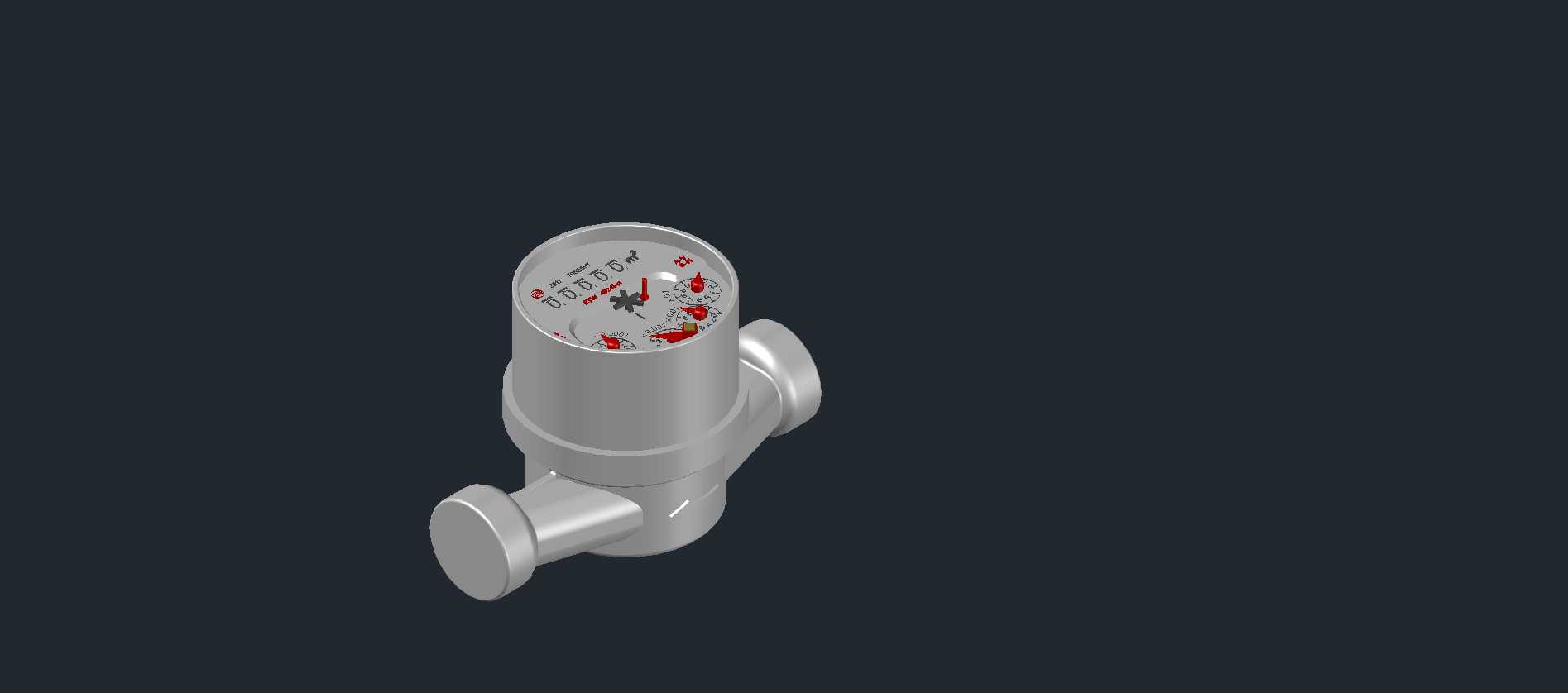

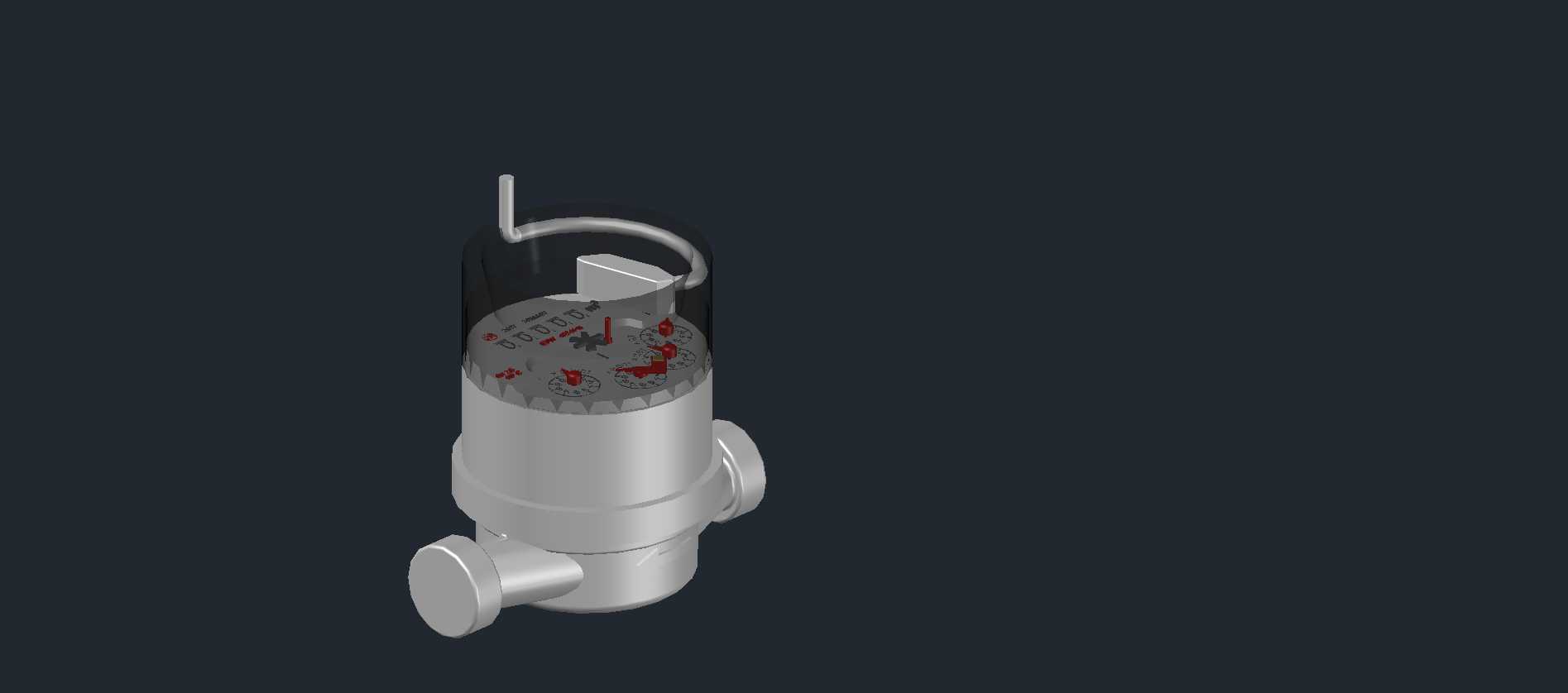

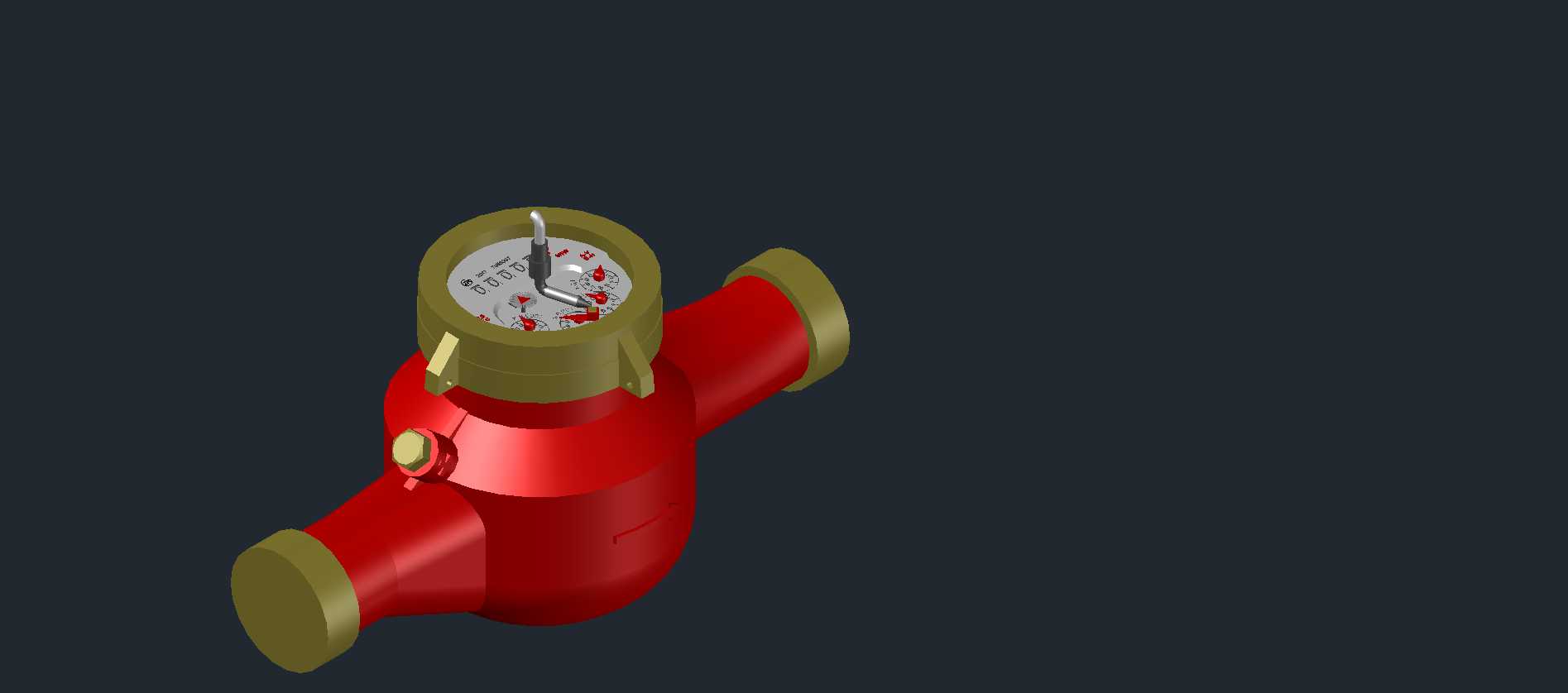

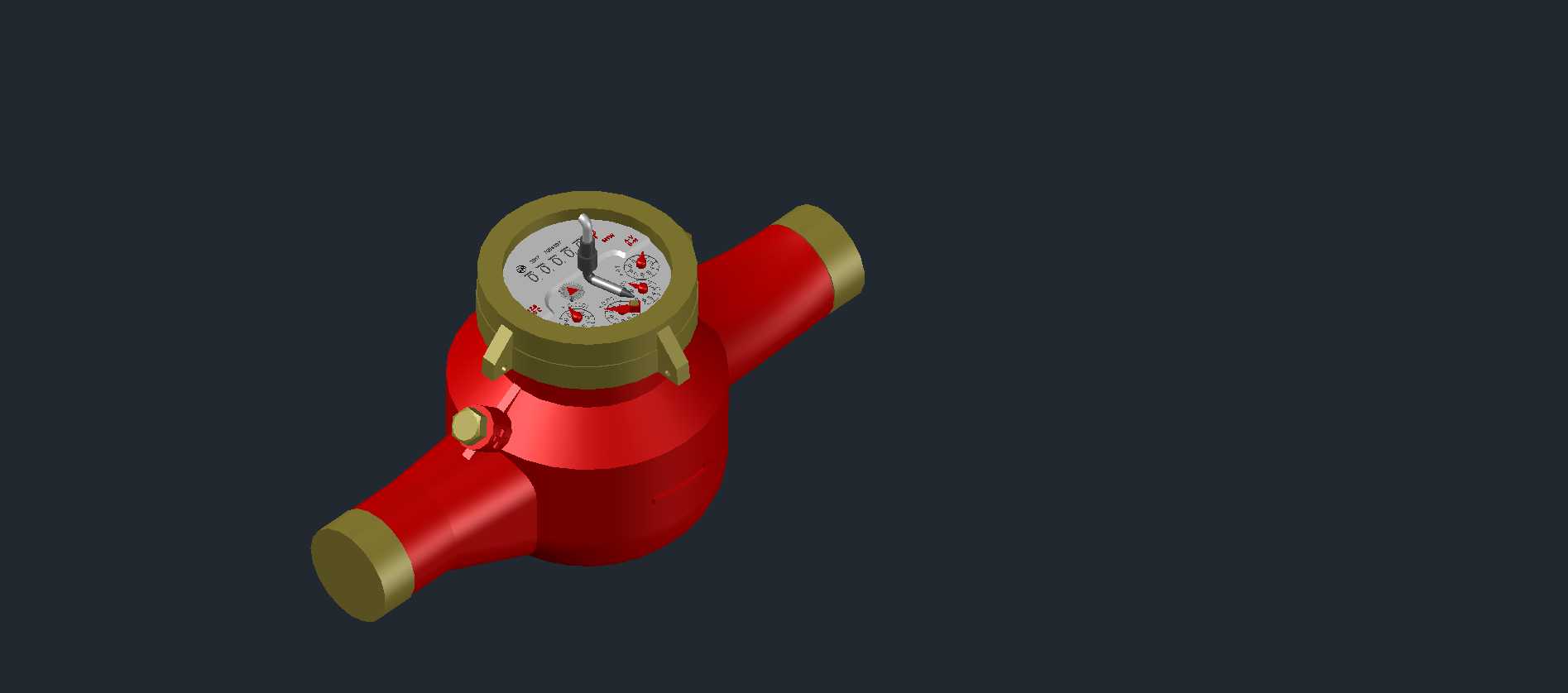

　　这款ZENNER品牌的冷水水表三维结构，核心面向民用建筑供水、商用给排水系统的冷水量计量场景，是供水系统末端流量统计的核心计量部件，日常安装在入户供水支管、单元供水立管分支处，承担流经管道的冷水体积累计计量功能，为供水贸易结算、用水量统计提供硬件支撑。从实际工程应用来看，该款水表属于旋翼式湿式水表结构，水流从表体侧下方的进水接口进入计量腔后，冲击内部旋翼叶轮带动传动机构转动，通过顶部的字轮与指针组合机构完成流量数值的累计显示，整体结构适配公称通径DN15到DN25的常规入户供水管道，公称压力适配1.6MPa的常规民用供水压力等级，可满足常温冷水的长期计量需求，介质温度上限不超过40摄氏度，完全匹配民用自来水的输送工况。

　　设计过程中优先考虑了安装维护的便捷性，表体两侧的连接接口采用标准管螺纹设计，可直接与同规格的镀锌钢管、PPR过渡接头直接对接，不需要额外定制转接配件，安装时仅需保证表体进水方向与管道水流方向一致，表盘保持水平向上即可满足计量精度要求，不需要额外加装固定支架，依靠管道接口的连接强度即可完成承重。外形结构上，整体采用立式柱状布局，下部为直通式水流通道，中部为计量腔密封壳体，上部为透明视窗的计数显示舱，整体最大外径不超过80mm，垂直安装高度控制在110mm左右，安装时预留的操作空间仅需保证表盘前方有100mm以上的读数空间即可，不会占用过多管道井内的安装位置，适配老旧小区管道改造、新建住宅户内水表箱的紧凑安装场景。

　　结构设计上重点处理了计量腔的密封性能，计数显示舱与下部水流腔之间采用密封隔板隔离，既可以保证传动机构的动力传递，又能避免水流渗入计数舱造成字轮模糊、传动卡涩问题，表体外壳采用铸造铜合金材质建模，还原了实际产品的壁厚分布，进水口处预留了滤网安装槽位，可拦截供水中的大颗粒杂质，避免杂质进入计量腔卡滞旋翼叶轮，保障长期运行的计量稳定性。从建模细节来看，完整还原了表盘上的字轮组、指针刻度、标识字符，侧部的进出水接口做了螺纹细节建模，表体外部的加强筋、铸造圆角都按照实际产品的工艺特征做了还原，可直接用于供水系统BIM建模、管道安装教学演示、水表结构拆解培训等场景，结构建模过程中严格按照实际产品的装配关系做了零件拆分，上部的透明表盖、计数机构、中部壳体、下部接嘴都为独立零件，可直接生成工程图标注加工尺寸，也可用于装配干涉检查模拟，验证安装过程中接口对接的同轴度要求，避免现场安装时出现螺纹错扣、密封垫偏位等问题。

　　实际选型过程中，该类水表的压损参数控制在0.03MPa以内，不会对入户供水的水压造成明显影响，始动流量低至0.03立方米每小时，可有效识别小流量滴漏状态，避免供水计量损失，整体结构无外露电气元件，不需要外接电源即可长期工作，使用寿命可达到6年以上，符合供水计量器具的通用技术要求。建模时也考虑了不同安装场景的适配性，表体的进出水接口中心距严格按照国标水表的安装尺寸设计，可直接替换同规格的老旧水表，不需要调整原有管道的间距，降低改造施工的工作量。
