天然气处理厂消防管路系统结构设计

　　这套管路结构针对天然气处理厂区的消防防护需求设计，核心作用是在工艺装置区出现火情隐患时，快速输送消防介质完成控火灭火作业，适配厂区内高压消防供水的输送工况，覆盖天然气处理装置周边的重点防护区域。设计阶段首先梳理了厂区工艺装置的布局边界，结合天然气泄漏后火情扩散的路径特点，确定管路的走向排布，避开工艺设备的操作检修通道，同时保证消防喷射点位的覆盖范围无盲区，管路整体沿装置区侧方的管架排布，减少对日常工艺操作的干扰。

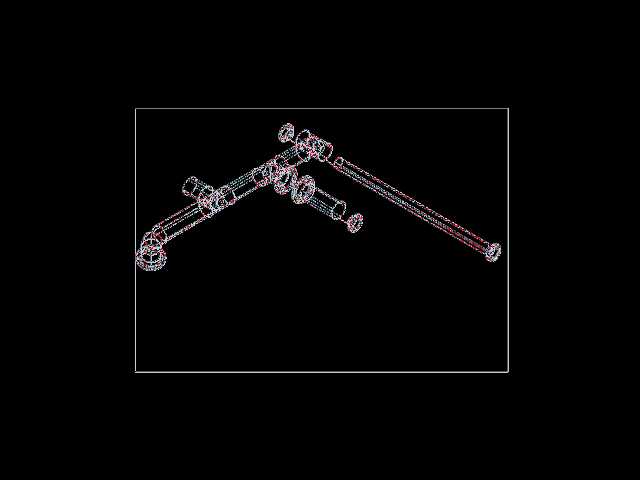

　　管路包含多段不同通径的管段，主通路采用16英寸通径设计保障大流量输送能力，在分支接入装置区周边消防点位的位置做8英寸变径处理，匹配末端消防设施的接口通径，变径位置采用平滑过渡结构，避免介质输送过程中出现局部压损过大的问题，保障消防供水时的压力稳定。管段之间采用法兰连接结构，所有连接端面的密封面精度满足高压输水的密封要求，配套的紧固件规格匹配对应法兰的压力等级，避免长期使用后出现连接松动渗漏的问题。

　　管路上预留了多组接口位置，可根据现场实际需求接入控制阀、压力检测元件以及末端消防炮、消火栓等设施，接口的位置排布兼顾操作便利性，日常巡检时可快速查看接口密封状态，检修时无需大范围拆解管路即可完成元件更换。管路的支撑点位按照管段重量以及充水后的总载荷计算排布，支撑结构的间距符合工业管路设计规范，避免长距离管段出现挠度变形，影响连接位置的密封性能。

　　设计过程中充分考虑了厂区内的环境工况，天然处理厂区域存在一定的腐蚀风险，管路的壁厚选择预留了足够的腐蚀裕量，所有外露的金属结构表面做防腐处理，适配户外露天布置的使用需求。管路的转弯位置采用大曲率半径的弯头结构，减少介质输送时的阻力，同时降低水流高速通过时产生的水锤效应，保障管路系统运行的稳定性。安装边界方面，管路整体排布距离工艺设备的安全间距符合消防规范要求，最低排布高度满足厂区内巡检通道的通行要求，与周边其他工艺管线的间距满足检修操作空间需求，避免不同管线之间出现安装干涉。

　　这套管路结构的三维建模过程中，所有管段的同轴度、连接法兰的孔位对齐精度都做了严格校验，变径位置的过渡段长度经过流体阻力计算优化，既保证结构紧凑不占用过多管架空间，又能将局部阻力损失控制在合理范围内。管路上配套的紧固件、密封件都按照对应压力等级做了匹配选型，安装时可直接按照三维模型的排布定位进行施工，减少现场安装时的调整工作量。针对消防系统的可靠性要求，管路整体的压力等级匹配厂区消防水泵的最高输出压力，所有结构件的强度都经过载荷校核，能够承受消防供水时的瞬时压力波动，不会出现管段变形或者连接位置脱开的问题。日常备用状态下管路内保持常压充水状态，模型中也考虑了静水压对管路结构的长期载荷影响，支撑结构的强度能够覆盖长期静载以及动态输水时的双重载荷要求。
