CAT3508发动机配套二维管道安装结构

　　在重型工程机械、大型发电机组以及矿用自卸车的动力单元配套场景中，CAT3508作为大排量工业级柴油发动机，其周边管路的布局合理性直接决定整机运行的可靠性与后期维护效率，这套二维管道安装结构正是针对该型号发动机的外围流体输送需求完成的布局设计。不同于普通民用动力设备的管路排布，工业级大马力发动机的周边管路需要同时兼容燃油输送、润滑油回路、冷却介质导流以及控制气路的多通路并行需求，设计过程中首先要规避发动机运行过程中的振动干涉区间——发动机怠速至额定转速区间的振动幅值在不同安装点位存在明显差异，管路固定点的选取必须落在振动节点位置，避免长期运行过程中管路出现疲劳开裂。

　　从结构布局来看，这套管路系统沿着发动机缸体侧面的安装基准面排布，所有管路的折弯半径都严格匹配对应管径的最小弯曲半径要求，避免流体在管路内部形成紊流区增加输送阻力，尤其是润滑油回路的管路，折弯处的圆弧过渡经过反复校核，保证低温启动工况下润滑油依然可以顺畅到达各个润滑点位。管路与发动机本体的连接端全部采用标准法兰对接结构，对接面的密封形式根据输送介质的压力等级做了区分：燃油输送段采用金属缠绕垫密封，满足高压燃油的密封要求；冷却水管路采用耐温橡胶垫密封，适配冷却液的温度波动区间；控制气路则采用卡套式连接，兼顾密封性能与拆装便捷性。

　　安装边界的设定充分考虑了发动机舱的内部空间限制，所有管路的外轮廓距离发动机舱内壁的最小间隙预留了足够的安装操作空间，同时避开了排气歧管等高温部件的热辐射范围，对于无法避开高温区域的管路段，设计中预留了隔热护套的安装位置，避免管路长期受高温烘烤出现老化失效。管路的固定支架采用与发动机缸体同材质的型钢制作，支架与管路之间设置橡胶减震垫，既可以吸收发动机运行传递的振动，也能避免不同金属接触产生电化学腐蚀。在管路的分支节点位置，全部预留了检测接口，方便后期运维过程中对各个回路的压力、流量参数进行检测，不需要拆解主管路即可完成故障排查。

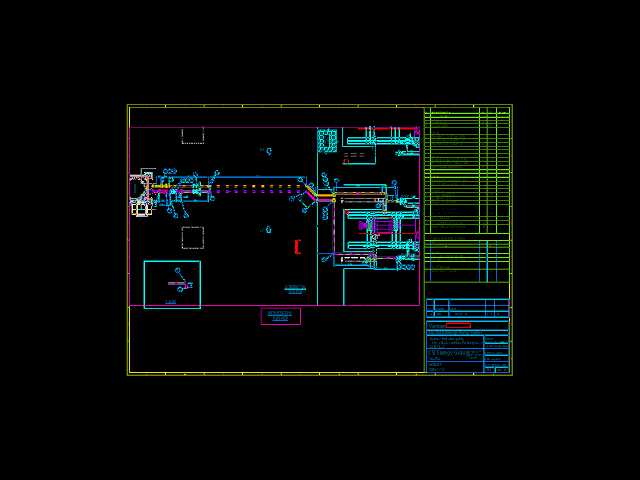

　　不同于三维布局方案的直观效果，这套二维安装图纸将各个管路的空间位置通过投影关系做了清晰标注，每一段管路的长度、折弯角度、连接点位都有明确的尺寸基准，现场安装人员不需要反复核对空间位置，按照图纸标注的尺寸即可完成预装，大幅降低现场安装的出错概率。设计过程中还充分考虑了后期维护的拆装需求，所有需要定期更换的密封件对应的管路段，都预留了足够的拆装操作空间，不需要拆解周边其他部件即可完成密封件更换，比如机油滤清器附近的管路，特意调整了排布角度，避免遮挡滤清器的拆装路径。针对发动机运行过程中可能出现的管路热胀冷缩问题，长直管路段特意设置了U型补偿弯管，不需要额外加装补偿器即可吸收管路的热变形量，减少了零部件数量同时提升了系统可靠性。各个管路的标识位置也在图纸中做了明确标注，不同介质的管路采用不同的标识色，方便后期运维人员快速识别管路功能，避免维护过程中出现接错管路的问题。从安装流程的适配性来看，这套管路结构可以在发动机总成预装阶段完成大部分管路的装配，不需要等到发动机吊入机舱后再进行管路安装，能够有效缩短整机的装配周期，同时预装阶段可以对所有管路做密封性测试，提前发现密封不良的问题，减少总装后的返修工作量。
