建筑工程配套减压阀结构设计方案

　　在民用建筑、商用综合体的给排水及消防供水管路系统中，减压阀是保障管网压力稳定、避免下游管路因超压出现渗漏、爆管风险的核心流体控制部件，这套设计方案围绕建筑场景的实际使用需求展开，覆盖了从场地布局到构件装配的全流程设计逻辑。做这类阀件设计的时候，首先要锚定建筑管路的安装边界，常规高层住宅的管井内预留的阀件安装空间，横向净距通常不超过300mm，纵向安装空间要预留出检修操作的余量，所以在外形尺寸规划上，要把阀体的进出口同轴度误差控制在0.1mm以内，避免安装时出现管路别劲的问题，法兰连接端的密封面粗糙度要达到Ra3.2，保证和管路法兰对接时不会出现渗漏。

　　从功能特性来看，建筑场景用的减压阀和工业管路用的产品有明显区别，民用建筑的供水压力波动范围通常在0.2MPa到0.6MPa之间，要求出口压力稳定在0.15MPa到0.25MPa的区间内，不管上游用水高峰出现压力骤降，还是深夜低峰期管网压力抬升，阀瓣的响应速度要控制在0.5秒以内，避免下游用户端出现水压忽大忽小的问题。设计过程中要充分考虑建筑内的运维条件，阀件的调节机构要设置在便于操作的正面位置，不需要拆解管路就能完成出口压力的校准，内置的活塞密封件要采用耐老化的丁腈橡胶材质，适配建筑供水中的余氯环境，避免长期使用出现密封失效。

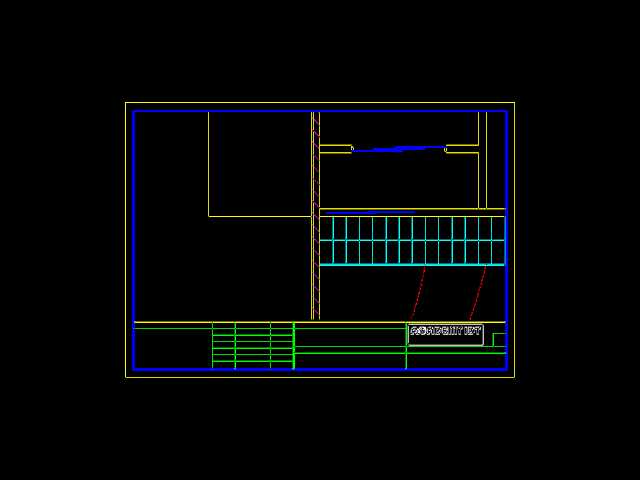

　　从绘图的逻辑来看，首先要结合建筑场地的管网走向，确定减压阀组的安装位置，要避开承重墙的受力点位，同时预留出后期更换滤芯、检修密封件的操作空间；剖面图要清晰展示阀腔内部的流道走向，尽量减少流道的直角转弯，降低水流通过时的噪音，避免高层住宅内出现阀件啸叫影响住户体验；平面图要标注清楚阀件和前后端闸阀、过滤器、软接头的装配间距，保证安装班组能按图施工，不会出现配件干涉的问题；立面图要明确阀件的安装高度，调节手柄的位置距离地面要在1.2m到1.5m之间，符合运维人员的操作高度习惯。在结构细节设计上，要考虑建筑管路的水锤影响，阀瓣的复位弹簧刚度要经过反复校核，既要保证压力调节的灵敏度，又要能承受水锤带来的瞬时压力冲击，避免阀瓣出现变形卡涩。

　　阀体的过流面要做圆弧过渡处理，减少水流的局部阻力，降低管路的供水能耗。连接螺栓的规格要匹配公称压力等级，建筑供水系统通常采用PN16的压力等级，螺栓的预紧力要均匀，避免法兰密封面出现偏压导致渗漏。另外还要考虑建筑内的低温环境，北方地区的非采暖管井内，阀件的外壳要能承受零下10摄氏度的低温，不会出现冻裂问题，所以阀体的壁厚要在常规计算值的基础上预留15%的余量，同时在绘图时要标注清楚保温层的安装范围，保证阀件和管路衔接的位置都能被保温层覆盖，不会出现冻堵的情况。这套设计的所有图纸都严格遵循建筑给排水制图标准，尺寸标注清晰，装配关系明确，不管是用于现场施工指导，还是阀件的生产加工，都能直接作为技术依据，不需要额外做尺寸换算，能有效减少现场施工的错漏问题，提升管路系统的安装效率和长期运行稳定性。
