植物油精炼用漂白土配料储料斗

　　在食用植物油精炼生产线的脱色工段，白土配料斗是衔接吸附剂存储与定量投加的核心静设备，区别于常规粉料储仓，该设备针对漂白土、活性炭这类轻质易架桥吸附剂的输送特性做了定向结构优化，避免常规锥斗下料时出现的拱塞、下料不均问题，保障脱色反应过程中吸附剂投加量的稳定性，直接影响最终成品油的色泽、杂质残留指标。

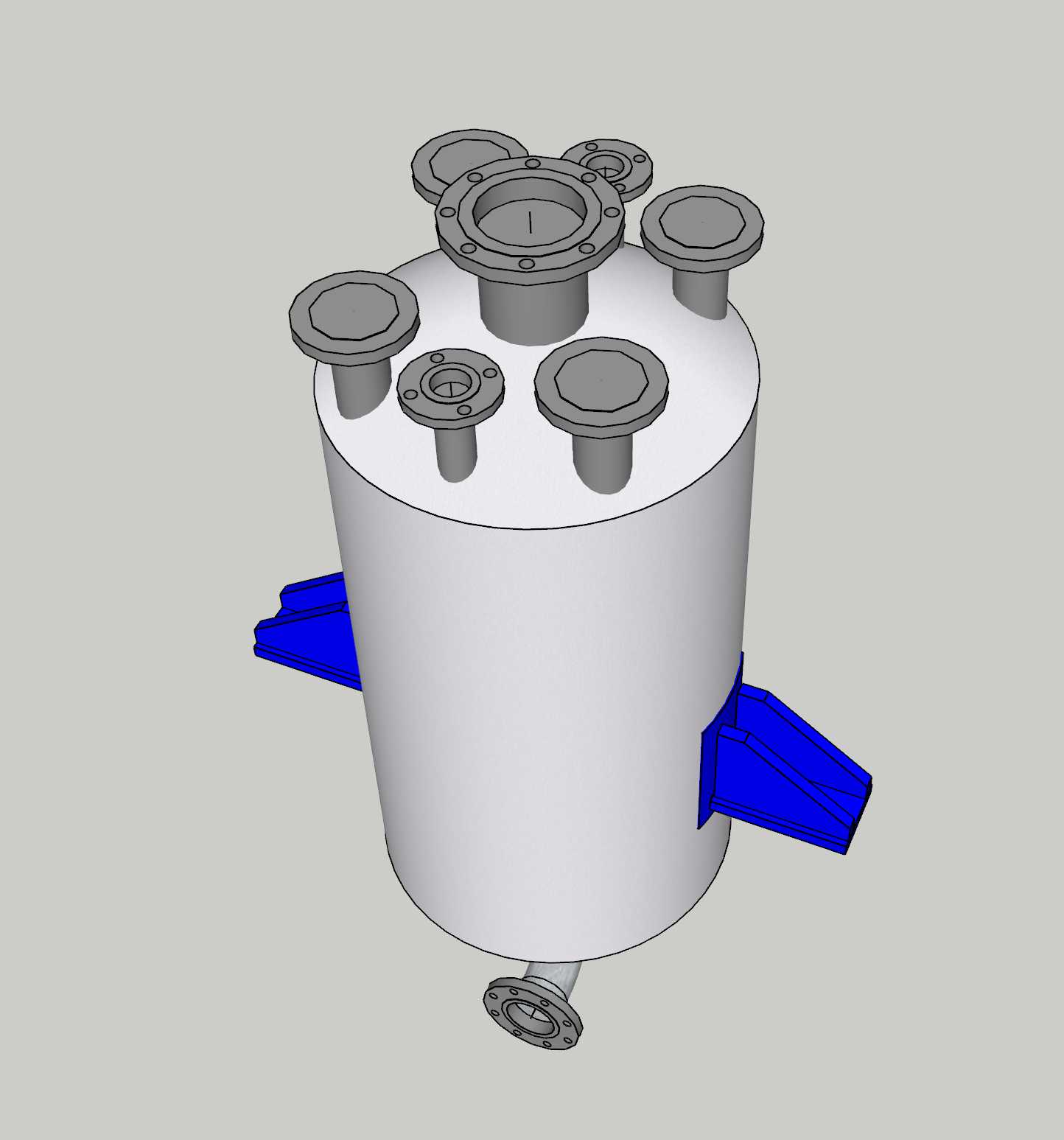

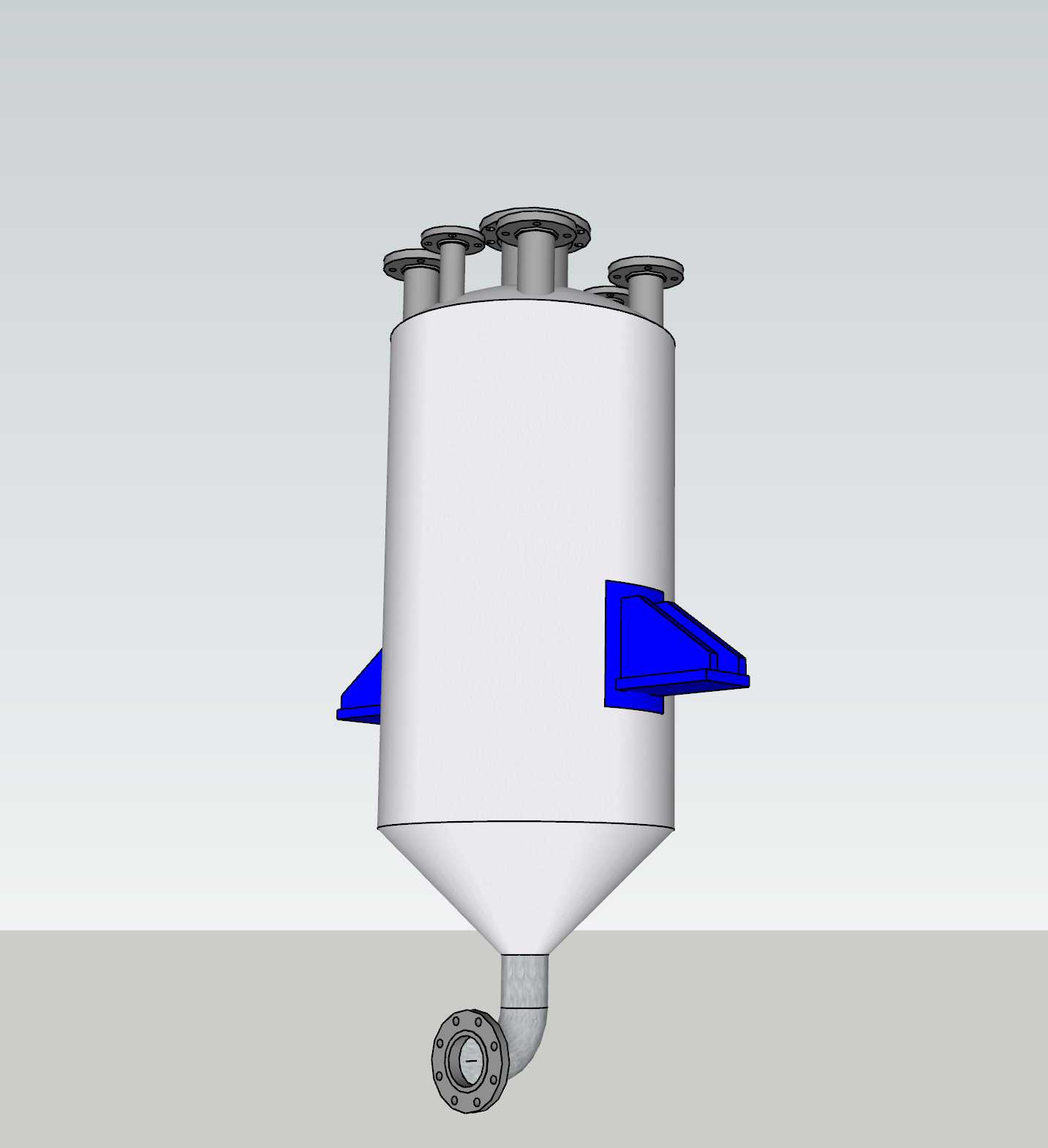

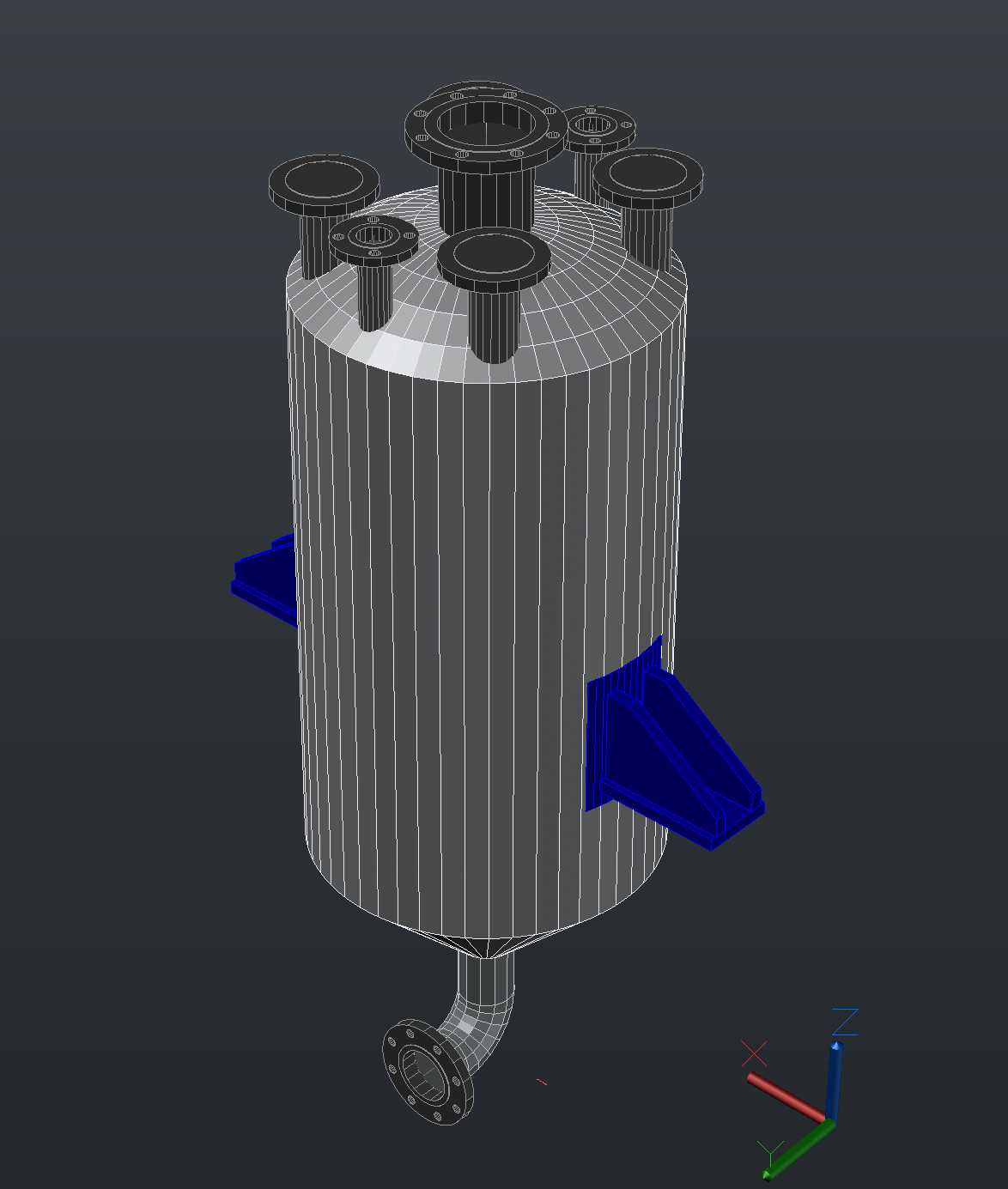

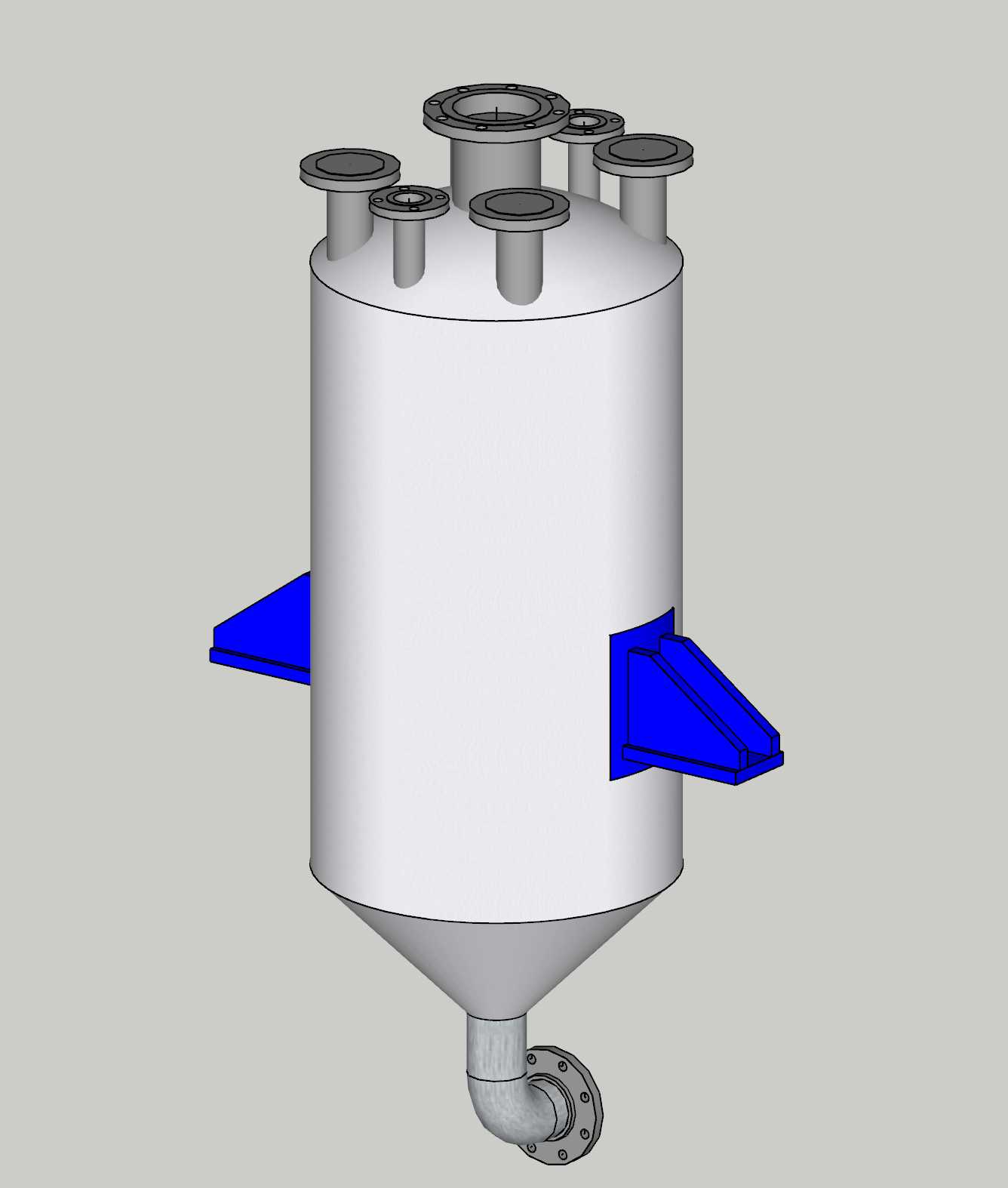

　　从结构设计逻辑来看，设备整体采用立式锥底布局，上部为等径直筒储料段，筒体高度根据单次配料存储量匹配，直筒段顶部均匀布置多个法兰接口，分别对应进料口、排气口、料位检测口、人孔检修位，不同口径的法兰接口可适配不同规格的进料管道、仪表安装需求，无需现场额外扩孔改管，降低现场安装的配管工作量。筒体下部采用大锥角锥段过渡，锥角角度经过物料安息角校核，针对漂白土堆积角参数设计，避免粉料在锥段内壁挂料、积料，锥段底部直接对接出料法兰，可直接连接下方的定量给料设备，实现储料-给料的无缝衔接。

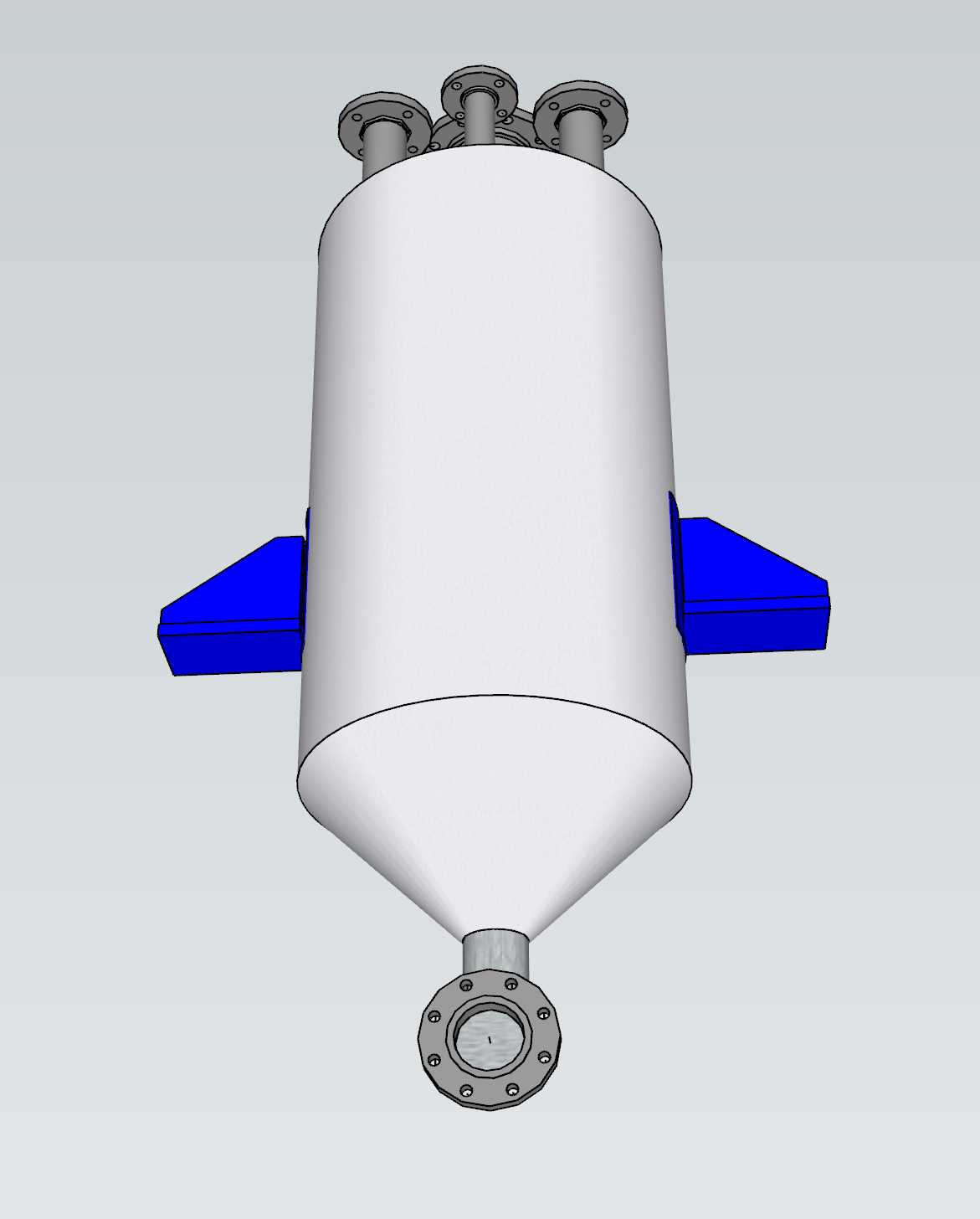

　　筒体外侧对称布置两组三角支撑支座，支座采用筋板加强结构，支撑位置经过重心校核，设置在直筒段与锥段的衔接位置上方，可将满料状态下的设备载荷均匀传递到安装平台的承重梁上，避免支座位置应力集中导致筒体变形。支座的安装孔位预留了足够的调节余量，可适配不同规格的安装平台钢梁间距，现场安装时无需额外焊接调整座，降低安装施工难度。

　　从实际应用场景出发，该料斗不仅可用于植物油精炼过程中的漂白土投加，也可适配活性炭、活性白土等其他粉状吸附剂的存储配料，在油脂加工、精细化工吸附脱色工段均可通用。设备内壁做光滑过渡处理，所有焊缝均打磨平齐，避免粉料在焊缝位置残留板结，减少设备清理维护的工作量；所有接口法兰均采用标准压力等级设计，可适配常规工业管道的密封要求，避免粉料输送过程中出现漏粉、扬尘问题，满足生产车间的环保要求。

　　设计过程中重点考量了物料架桥的防控，锥段内壁无突出结构，出料口口径经过流量校核，可匹配常规螺旋给料机、振动给料器的进料口径，无需额外做变径接头；直筒段的容积设计可满足单批次生产的吸附剂用量需求，减少生产过程中的补料频次，降低操作人员的工作强度。顶部的排气接口可对接除尘系统，避免进料过程中筒体内正压导致的粉料溢出，改善车间作业环境。

　　安装边界方面，设备整体为立式安装，安装时需保证筒体垂直度偏差在允许范围内，避免锥段内壁单侧积料；支撑支座下方需铺设减震垫，减少给料设备运行时的振动传递到筒体，避免长期振动导致的焊缝疲劳开裂。设备的外部接口方位可根据现场车间的管道走向做调整，法兰接口的朝向可在建模阶段根据实际布置需求旋转调整，适配不同厂房的布局要求，减少现场配管的弯头数量，降低管道阻力。

　　从结构受力角度分析，直筒段壁厚根据满料静压计算选型，锥段壁厚适当加厚，承受物料下滑过程中的摩擦与压力，支座位置做局部加强，避免重载下支座变形。所有外露结构均做圆角过渡，避免安装维护过程中尖锐边角造成的磕碰伤害，符合工业设备的安全设计要求。
