滑移式杰克驳船彩虹桥起重吊装结构设计

　　在跨水域桥梁施工作业场景中，受限于岸边吊装设备的作业半径覆盖不足、水域通航条件受限无法布置大型陆上起重设备的工况，滑移式杰克驳船配套的彩虹桥起重吊装结构是完成水上桥梁段就位安装的核心作业载体。这套结构的核心用途，是在驳船甲板的有限作业空间内，完成彩虹桥拱段构件的临时承载、姿态微调、对位下放全流程作业，替代传统大型浮吊的部分作业功能，尤其适用于内河浅水区、通航净空受限的桥区施工场景，能够在不长期占用主航道的前提下完成多段桥拱的依次吊装就位。

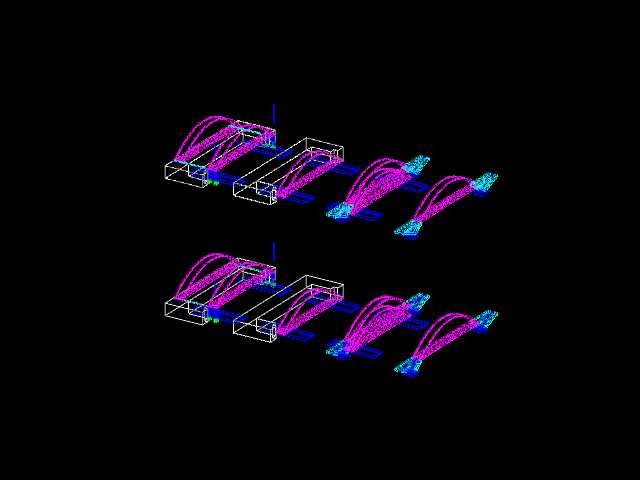

　　从功能特性来看，这套吊装结构采用多组平行布置的滑移承载单元，每组单元对应一段彩虹桥拱段的支撑点位，拱段的弧形轮廓通过定制化的支撑胎架做刚性贴合，避免吊装过程中拱段薄壁结构出现局部应力集中变形。滑移轨道沿驳船船长方向通长布置，承载单元底部配置低摩擦滑移副，可通过液压顶推装置实现单组或多组承载单元的同步位移，调整不同拱段之间的横向拼接间隙，无需反复调整驳船锚泊位置即可完成粗对位流程。结构上设置多组可调式斜向支撑，可根据拱段的实际安装倾角调整支撑角度，适配不同曲率半径的彩虹桥拱段吊装需求，支撑点位的高度调节范围覆盖0.8米至2.3米，可抵消驳船在水面的小幅升沉带来的对位误差。

　　设计过程中首先核算了驳船甲板的承载边界，所有承载结构的支腿落点均对应驳船甲板下方的强横梁位置，避免局部载荷过大造成甲板结构变形，单组承载单元的额定承载能力按照对应拱段重量的1.6倍做安全余量设计，同时考虑水面作业时的横摇、纵摇附加动载荷，在滑移副位置设置双向锁止机构，当驳船摇摆角度超过2度时自动锁止滑移位置，防止承载单元出现意外滑移。结构的整体外形尺寸严格匹配驳船甲板的可用作业空间，沿船长方向的总布置长度不超过驳船有效载货长度的90%，沿船宽方向的外伸量不超过舷侧外板0.5米，避免靠泊作业时与相邻结构或岸壁发生碰撞。

　　安装边界方面，这套吊装结构与驳船甲板的连接采用可拆卸式压板固定，无需在甲板上做焊接作业，可在不同吨位的同型杰克驳船上快速换装，单组结构的现场拼装周期可控制在两个台班内，所有连接节点均采用标准规格的高强度螺栓，适配施工现场的常规工装工具。针对彩虹桥拱段的弧形外形，支撑胎架的接触面铺设10毫米厚的橡胶缓冲垫层，增大接触摩擦力的同时避免拱段表面的防腐涂层在吊装对位过程中被刮蹭损伤。对位作业时，结构上预留的测量基准点可直接对接全站仪测量光路，无需额外搭设测量支架，作业人员可在驳船甲板的安全通道内完成所有调整操作，所有操作点位均设置临边防护结构，适配水上作业的安全规范要求。

　　在多段拱段同步吊装的工况下，这套结构可通过调整各承载单元的相对位置，实现四段拱段的预拼对位，在驳船甲板上完成拱段之间的临时连接后再整体下放就位，大幅减少水上高空作业的工作量，降低水上施工的安全风险。滑移机构的驱动采用独立的液压动力单元，可实现单组点动、多组联动两种操作模式，点动调节精度可达5毫米，满足桥拱拼接的高精度对位要求。结构的所有外露部件均做热浸锌防腐处理，适配水上高湿度、高盐雾的作业环境，关键铰接点配置自润滑轴承，减少日常维护的工作量，可满足连续3个月以上的水上施工作业需求，无需拆解做防腐维护。
