药片铝塑泡罩吸塑包装结构设计

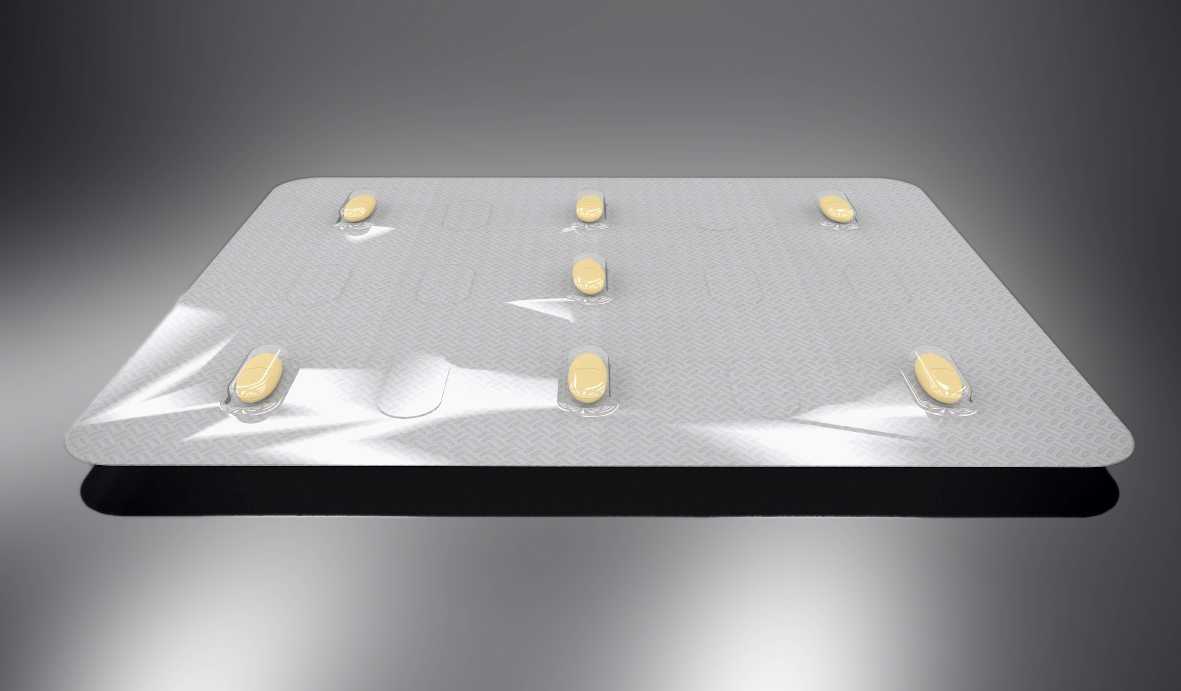

　　日常接触的口服固体制剂封装场景中，铝塑泡罩包装是应用占比极高的封装形式，这类结构直接接触药品，在设计阶段需要兼顾密封可靠性、取药便捷性与生产适配性，不能只做外观造型的复刻。从结构本身来看，该包装采用平板式泡罩布局，基材选用药用级PVC硬片作为泡罩成型层，背面覆合铝箔作为密封阻隔层，每个独立泡罩对应单粒药片的容纳空间，泡罩的型腔轮廓完全匹配所封装药片的外形，图中呈现的椭圆形药片对应椭球形凹模型腔，型腔深度略大于药片最大厚度，预留热合压合过程中的形变余量，避免压合过程中药片被挤压破损。

　　在实际生产适配层面，这类平板式泡罩结构需要匹配高速泡罩包装机的走料节拍，泡罩之间的筋位宽度统一控制在3-5mm区间，既保证冲裁环节的定位精度，也避免相邻泡罩在冲切时出现毛边、连料问题。热合封边的宽度设置在2mm左右，封边区域做细密的网纹压花处理，增大铝箔与PVC层的接触面积，提升热合后的剥离强度，避免运输存储过程中出现密封失效、药品受潮氧化的问题。每个泡罩的边缘做R0.5的圆角过渡，一方面减少PVC片材拉伸成型时的应力集中，避免泡罩拐角处出现厚薄不均、穿孔的缺陷，另一方面也能降低用户取药时被锐边划伤的风险。

　　从使用场景的功能设计来看，这类独立泡罩的分隔结构，能够实现单粒药品的独立密封，用户取用单粒药品时仅需按压对应泡罩位置，顶破背面铝箔即可取出药片，不会破坏其余泡罩的密封性能，相比瓶装药品能够大幅减少药品开封后与空气接触的面积，延长剩余药品的存储有效期。泡罩型腔与药片之间预留0.2-0.3mm的间隙，既避免药片在运输晃动过程中与泡罩内壁过度摩擦产生药粉脱落，也不会因为间隙过大导致药片在泡罩内窜动产生异响，同时也给热合过程中PVC片材的轻微形变预留了补偿空间。

　　在结构建模的过程中，首先需要确定整体排版的尺寸边界，常规的药板排版会根据装量要求调整泡罩的行列数，图中呈现的2行3列布局对应6粒装的常规规格，整体板片的长宽尺寸适配常规药盒的内部安装空间，板片边缘预留8-10mm的夹持边，用于包装机走料过程中的牵引定位，夹持边区域不设置泡罩结构，保证走料过程中片材的平整度。泡罩的拔模斜度设置在3°-5°区间，既方便泡罩成型后的脱模，也能保证药片在按压推出过程中不会被型腔内壁卡滞，按压时药片能够顺畅顶破铝箔滑出。背面铝箔层的厚度通常选用0.02-0.025mm的药用铝箔，建模时可以简化为等厚度的薄片结构，重点还原热合封边的压合区域轮廓，以及铝箔与PVC层的贴合边界。

　　这类结构的设计还需要考虑不同剂型的适配性，如果是封装片剂，泡罩型腔的深度可以适当减小，如果是封装胶囊类产品，型腔轮廓需要匹配胶囊的圆柱形外形，同时调整型腔的圆角参数，避免胶囊外壳被尖锐的型腔边缘刮破。在存储堆叠的场景下，药板之间的叠放需要保证泡罩不会被上层药板压塌，因此泡罩顶部的平面区域需要保证足够的结构强度，PVC片材的厚度通常选用0.25-0.3mm区间，在这个厚度下，泡罩既具备足够的支撑强度，承受常规堆叠压力不会出现凹陷变形，同时按压时又能产生足够的形变，将力传递到药片上顺利顶破铝箔，不会出现按压力度过大导致整个泡罩塌陷却无法顶破铝箔的问题。

　　从材料成型的角度考虑，PVC片材在吸塑成型过程中，拉伸区域的壁厚会出现减薄，尤其是泡罩的底部拐角区域，是壁厚最薄的位置，因此在建模时需要对该区域的圆角做适当放大处理，减少拉伸过程中的壁厚减薄率，保证泡罩整体的阻隔性能，避免出现微穿孔导致的密封失效。热合封边的区域需要避开泡罩的拉伸变薄区，保证封边位置的PVC片材厚度均匀，热合时压力能够均匀传递，不会出现局部热合不牢或者过熔击穿的问题。
