混凝土基座管道加固支撑更换结构设计

　　在工业厂区、市政管廊以及民用建筑的管线布设场景中，混凝土结构顶面的架空管道支撑长期受荷载、环境腐蚀、振动影响，极易出现支撑失效、管道位移沉降的问题，这类隐患若不及时处理，轻则引发管线接口渗漏，重则导致管道断裂引发生产中断或安全事故，本次设计的钢管支架更换结构，正是针对这类既有管线支撑失效场景的改造方案。从实际应用场景来看，这类支撑多用于室外露天布设的工艺管道、给排水管道以及热力管线的混凝土基座段，原有支撑多采用简易角钢焊接结构，长期受温度形变、管道内流体脉动冲击、雨水锈蚀影响，焊缝开裂、构件变形的失效概率极高，更换作业时不能长时间关停管线，因此新支撑的设计必须兼顾安装便捷性与承载可靠性，尽量减少现场动火作业的时长，降低对管线正常运行的影响。

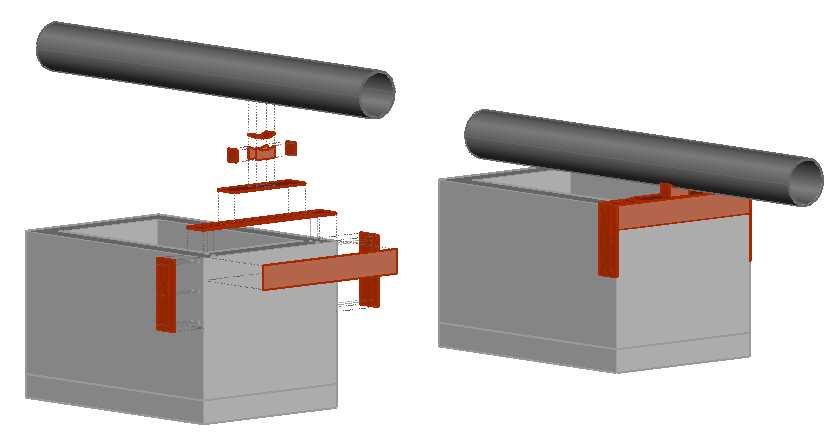

　　从功能特性来看，该支撑结构采用模块化的框式承载设计，区别于传统单点支撑的受力形式，整体框架将管道的竖向荷载均匀传递到混凝土基座的顶面与侧面，避免原有单点支撑对混凝土局部造成的压应力集中问题，同时侧向的限位构件可以约束管道的横向位移，抵消管道内流体冲击带来的水平方向作用力，防止管道出现横向滑移。支撑与混凝土基座的连接采用嵌入式卡装配合膨胀螺栓固定的形式，不需要在混凝土基座上进行大规模的开凿作业，仅需在对应位置钻孔即可完成固定，安装过程中可以通过调整垫片组的厚度来适配管道的实际标高，抵消原有混凝土基座的施工误差，保证管道的坡度符合设计要求，避免出现管线倒坡引发的积液问题。

　　设计过程中首先对原有失效支撑的失效形式做了受力复盘，原有支撑仅靠竖向角钢承载，没有设置水平方向的拉结构件，管道运行时的振动会持续给焊缝施加交变应力，最终引发焊缝疲劳开裂，因此新结构在竖向承载构件之间增设了多层水平拉结肋板，将单个竖向构件的受力转化为整体框架的协同受力，大幅提升了结构的抗振性能。构件的截面选型上，竖向承载构件采用矩形钢截面，相比传统角钢拥有更大的截面惯性矩，相同截面重量下的抗弯承载能力提升40%以上，与管道接触的承载面设置了弧形贴合垫板，增大支撑与管道外壁的接触面积，避免局部应力集中对管道外壁造成压痕损伤，垫板与管道之间预留了绝缘垫层的安装空间，可防止不同金属材质接触引发的电化学腐蚀问题。安装边界方面，该支撑结构的横向宽度适配常规混凝土检修井、管墩的顶面尺寸，构件外边缘不会超出混凝土基座的轮廓范围，不会额外占用管线周边的检修通道，支撑的整体高度可根据管道的实际架空高度做模块化裁切，现场安装时仅需按实际测量尺寸裁切竖向构件长度即可，不需要对整体框架结构做改动。结构的所有连接节点均采用螺栓装配的形式，出厂前可完成大部分构件的预组装，现场仅需完成基座固定、管道就位、节点锁紧三个步骤，单组支撑的安装时长可控制在两小时以内，大幅缩短管线停运的窗口期。

　　从受力验算的角度来看，该支撑结构可满足公称直径100mm至600mm范围内钢制管道的承载需求，竖向荷载安全系数不低于3倍，可覆盖常规工艺管道满水状态下的自重荷载，同时可承受八级风荷载作用下的管道水平推力，适配大部分室外管线的布设环境。侧向的限位构件与管道之间预留了3mm的形变间隙，可容纳管道因温度变化产生的轴向伸缩位移，不会因约束过强导致管道产生附加温度应力。在防腐处理上，所有钢构件均采用热浸镀锌处理，现场安装完成后对螺栓连接节点做补喷防腐涂层处理，可满足室外露天环境下15年以上的使用年限要求，相比传统焊接角钢支撑的使用寿命提升两倍以上。另外，该框架结构预留了后续管线运维的操作空间，支撑构件不会遮挡管道的焊缝、法兰连接位置，后续进行管道检测、接口维护时不需要拆除支撑结构，降低了后续运维的作业成本。对于存在保温层的管道，支撑的弧形垫板尺寸可适配保温层的外径，避免支撑部位压损保温层，减少管线的热损耗。
