带滚珠轴承润滑脂接头块铰链结构设计

　　在工业管路系统的阀门配套铰接结构设计中，这类带滚珠轴承与润滑脂接头的块铰链，主要承担阀门活动部件的铰接承载与转动导向作用，常见于需要频繁启闭、带角度调节需求的减压阀、调节阀类产品的执行端连接部位，能够在管路带压工况下长期维持铰接副的转动顺畅度，避免因锈蚀、卡滞导致的阀门启闭力矩超标问题。

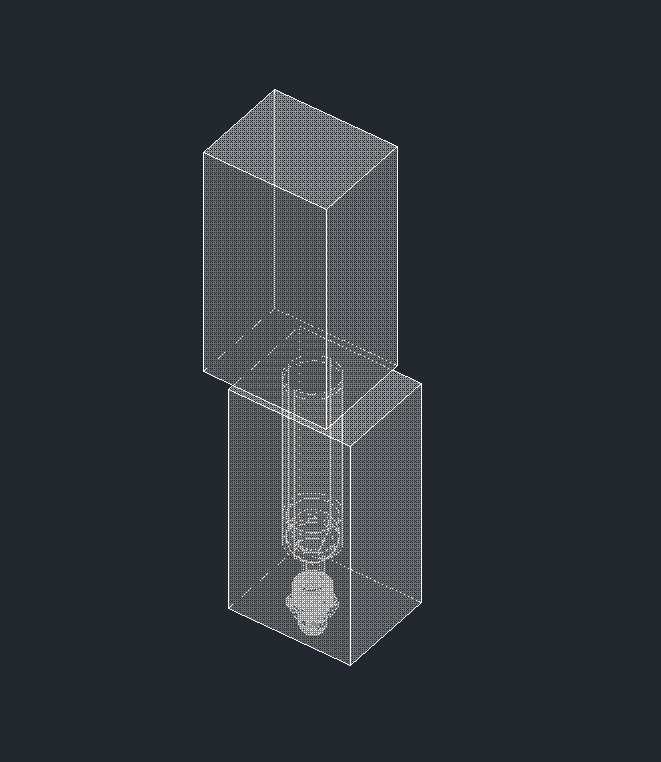

　　从结构设计逻辑来看，该铰链采用上下分体式块式基座设计，两个块状安装基体分别对应固定侧与活动侧的连接界面，中间铰接芯轴集成滚珠轴承组件，相比传统铜套滑动铰接结构，滚动摩擦副的启动阻力矩可降低60%以上，尤其适合低温、高粉尘等恶劣工况下的阀门操作场景，不会出现滑动副常见的冷焊、咬合故障。润滑脂接头直接开设在铰接座的轴承腔位置，采用标准直通式压注油杯接口，日常维护时无需拆解铰链结构，即可通过油枪直接向轴承滚道注入润滑脂，填充轴承间隙的同时还能阻挡外界粉尘、水汽进入铰接内腔，延长轴承的实际使用寿命。

　　设计过程中首先需要确认安装边界尺寸，上下两个块状基座的安装面均预留了标准螺栓过孔，孔位间距匹配常规减压阀阀杆支架与操作手柄的连接尺寸，安装时不需要对原有阀门的支架结构做二次加工，可直接替换原有无轴承的简易铰接结构。铰接转动的角度范围覆盖阀门全开到全关的90度行程，同时预留了10度的超程余量，避免加工装配误差导致的行程干涉。轴承选型采用深沟球轴承，径向承载能力匹配阀门操作时的最大侧向载荷，即使在带压启闭时阀杆产生的侧向推力传递到铰链位置，也不会出现轴承变形、卡滞的问题。

　　外形结构上，块状基座采用方正的铣削加工外形，没有多余的曲面结构，常规立式铣床即可完成全部加工工序，加工成本较低，适合批量配套生产。铰接部位的外轮廓做了圆角过渡处理，避免装配和维护过程中尖锐边角造成的磕碰损伤，同时轴承腔外侧设置了防尘密封槽，安装毛毡密封圈后可进一步提升防护等级，适配户外露天安装的管路阀门使用场景。

　　在实际选型应用时，需要注意该铰链的转动副配合间隙控制在0.02mm到0.05mm之间，既不会因间隙过大导致阀门操作时出现晃动，也不会因间隙过小出现热胀卡滞的问题。润滑脂接头的位置设置在铰链侧面的非安装干涉区域，接装油枪时不会被周围的管路、支架部件遮挡，日常维护操作空间充足。上下基座的结合面在铰链处于全关位置时设置了限位贴合面，不需要额外配置限位块即可实现阀门关闭位置的机械定位，减少了阀门整体的零件数量，也降低了装配调整的工作量。

　　针对减压阀这类需要精确调节开度的应用场景，该铰链的低阻力特性可以让操作人员更精准地控制阀门开度，不会因铰接副的摩擦阻力导致调节时出现开度跳变的问题，提升压力调节的精度。同时滚珠轴承的磨损量极低，长期使用后铰接间隙的变化量极小，不需要频繁调整铰链的配合间隙，可减少阀门的日常维护工作量。在高湿度的工业环境中，轴承腔的密封结构配合定期加注的润滑脂，可有效隔绝腐蚀性气体对轴承滚道的侵蚀，避免铰接部位过早出现锈蚀故障。
