办公转椅五星金属支撑脚结构设计

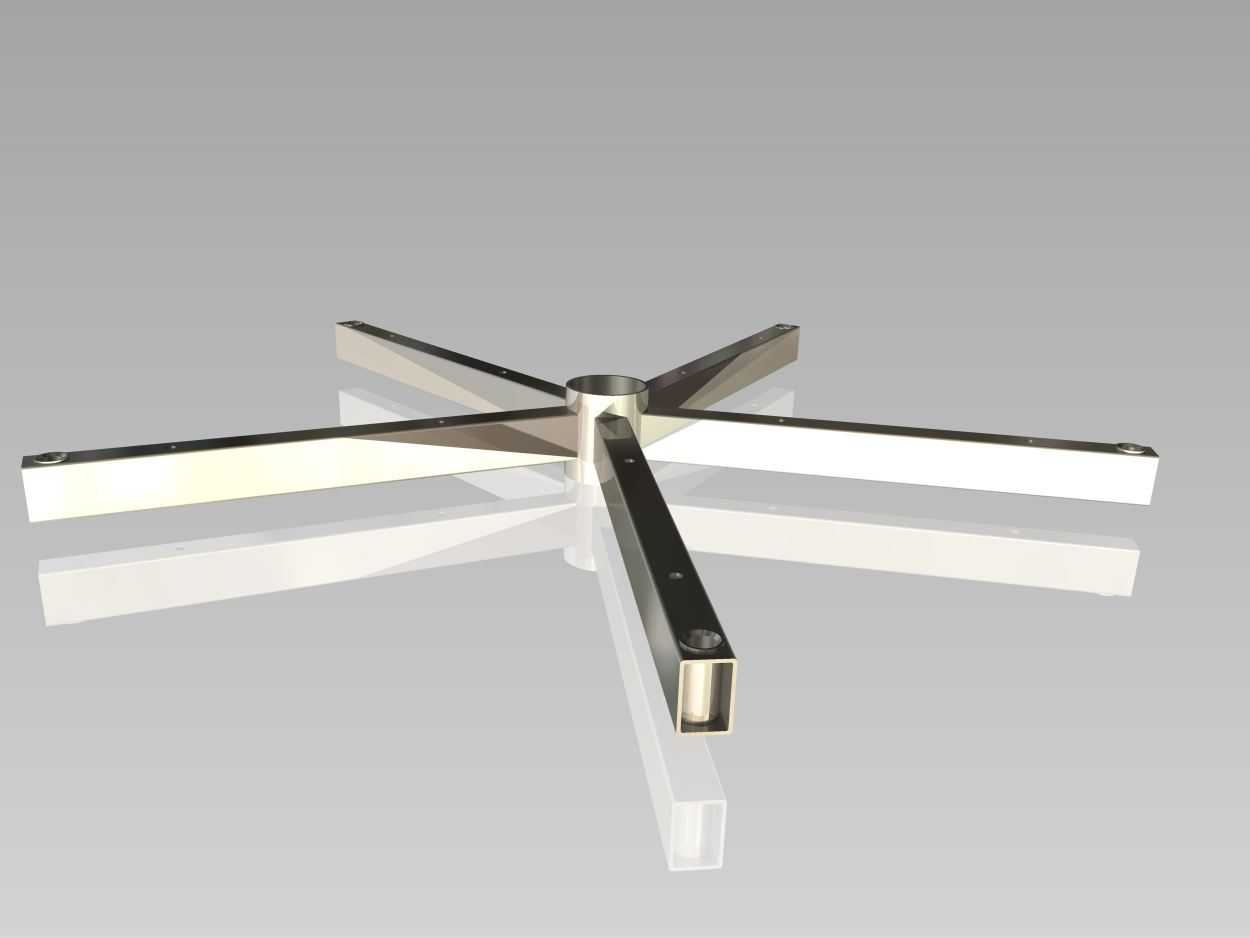

　　这款五星型支撑脚是办公转椅、电竞椅等可旋转座椅的核心承载部件，日常应用场景覆盖开放式办公区职员椅、电竞房游戏座椅、会议室可旋转会议椅、前台接待转椅等各类带旋转升降功能的座椅产品，是连接座椅上部主体与底部滚轮的核心受力结构。从实际使用需求出发，这类支撑脚首先要承担整椅加上人体重量的全部静载荷，还要应对使用者挪动、后仰、侧倾时产生的动载荷与偏载力矩，因此结构设计阶段首先要保证各支臂的抗弯强度与整体结构的抗扭性能。该结构采用中心毂体加五根辐射状支臂的对称布局，中心位置设置与升降气杆匹配的安装孔，孔位公差控制在过渡配合区间，既保证气杆插入后不会出现松旷晃动，也能避免过盈量过大导致装配时压装困难、甚至压裂毂体的问题。

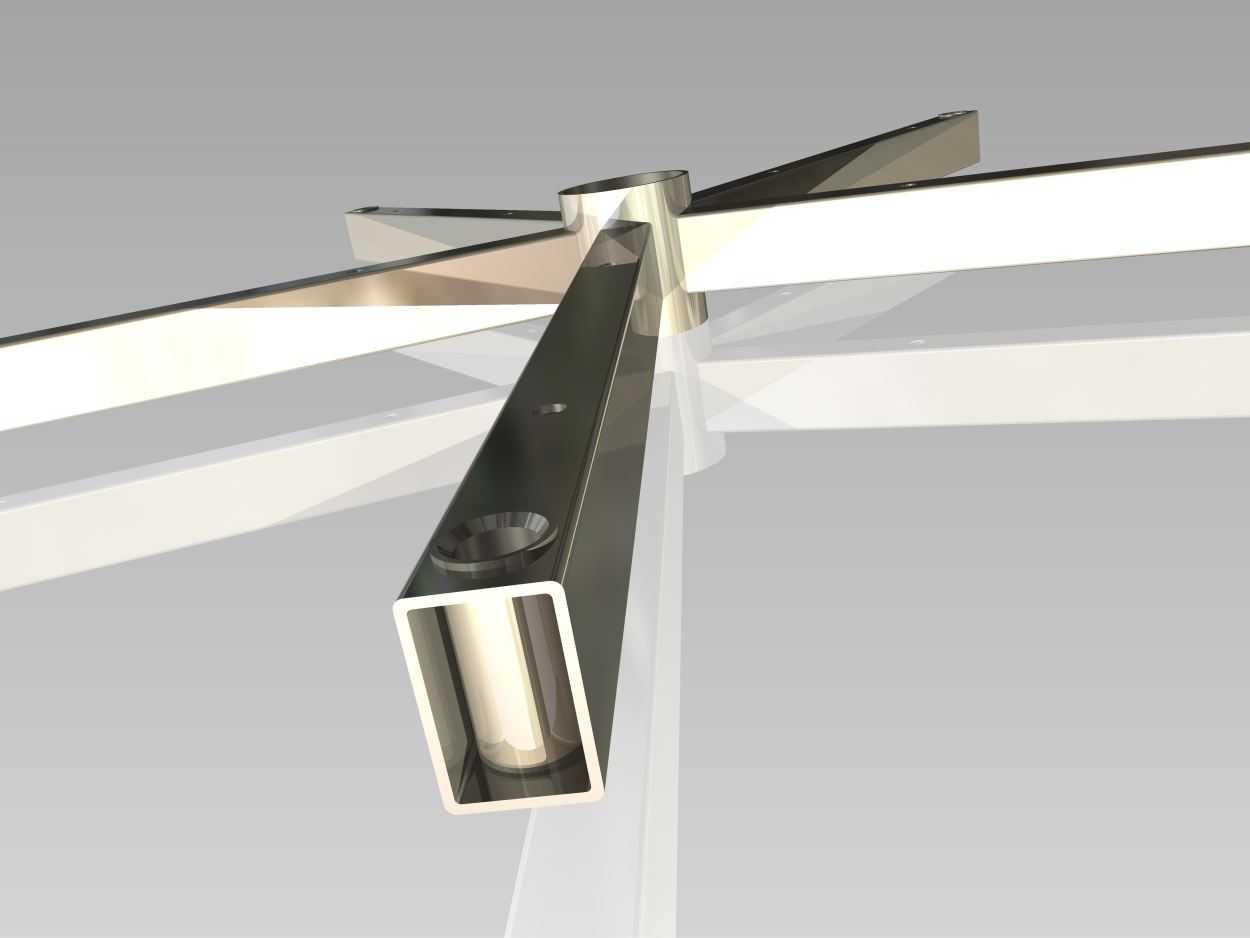

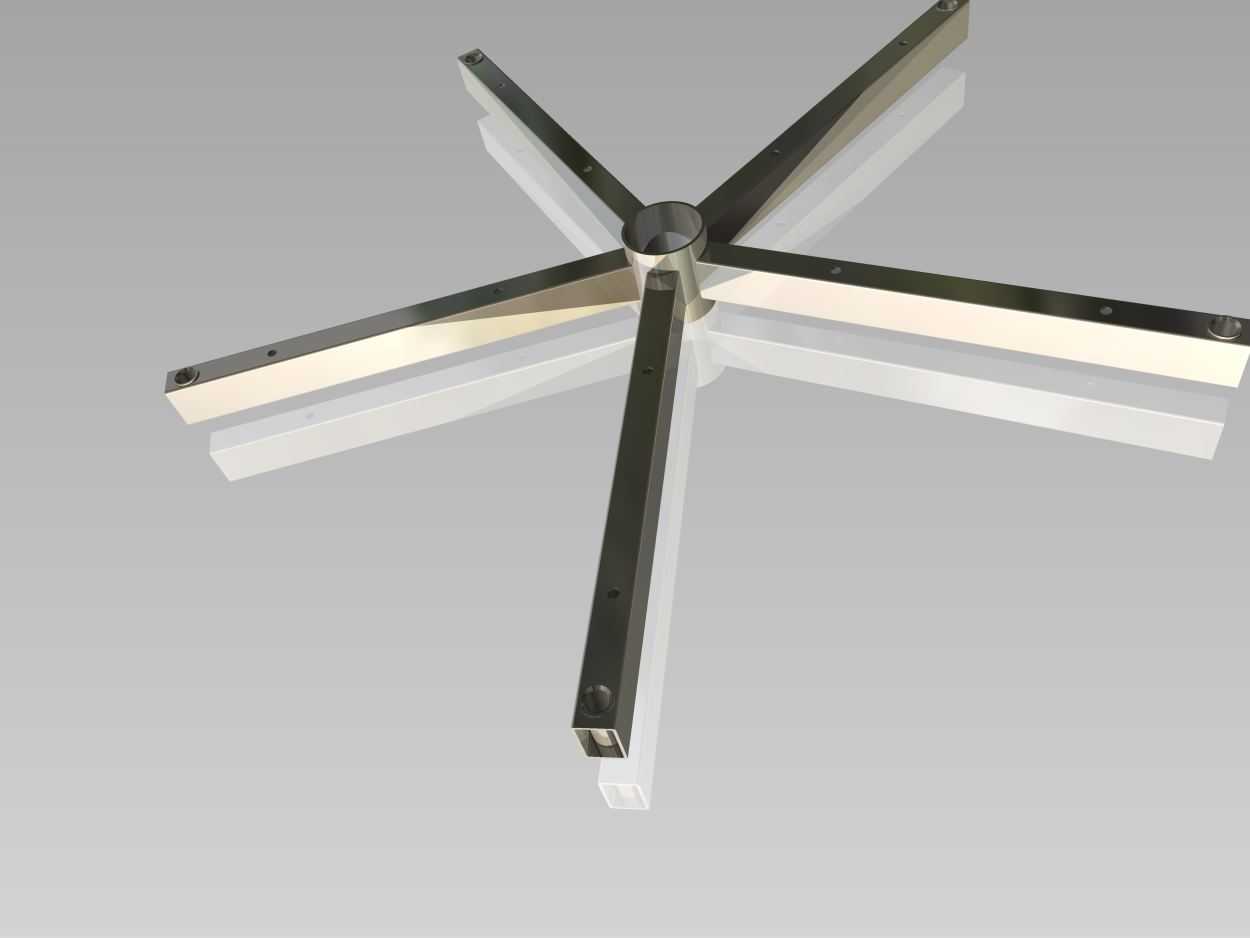

　　五根支臂采用等角度辐射分布，相邻支臂夹角为72度，这种对称布局能让各个方向的受力均匀分散到每一根支臂上，避免单支臂受力过载出现弯折变形，同时五脚布局相比四脚结构拥有更大的支撑跨距，座椅侧倾时的抗倾覆能力更强，相比六脚结构则减少了材料用量，也避免支臂过密导致使用者脚部活动空间受限。支臂采用长条形截面设计，从中心毂体位置向末端逐渐收窄，截面高度也随受力力矩的减小逐步降低，这种变截面设计符合悬臂梁的受力分布规律——靠近中心位置弯矩最大，因此保留更大的截面尺寸保证强度，支臂末端弯矩最小，适当缩减截面可以在不降低整体承载能力的前提下减少材料消耗，控制整体重量。

　　支臂末端设置标准脚轮安装位，安装位的孔径与卡簧槽尺寸匹配通用办公椅脚轮的安装标准，不需要额外定制连接件，直接采购标准脚轮即可卡接装配，降低后续整椅装配的物料成本与装配难度。支臂上预留的安装孔位既可以作为装饰盖板的固定点位，也可以在需要加装脚踏、椅脚垫等配件时提供固定位置，拓展结构的适配性。从安装边界来看，这类五星脚的整体外接圆直径通常控制在600mm至700mm区间，这个尺寸范围既能保证足够的支撑跨距满足抗倾覆要求，也不会因为直径过大导致座椅在狭窄工位空间内挪动时磕碰周边工位隔板或办公桌腿；中心毂体的安装孔深度通常在80mm至100mm，足够容纳标准升降气杆的插入段，保证气杆与支撑脚的连接长度足够，不会因为插接深度不足导致气杆受侧倾力矩时从底座脱出。

　　支臂的下表面距离地面的高度控制在50mm左右，既给脚轮的安装预留足够空间，保证脚轮转动时不会剐蹭地面，也避免底座过高导致使用者脚部放置时出现悬空感。结构的材质选用上，这类金属五星脚通常采用钢制或铝合金材质，钢制版本通过冲压焊接成型后做表面镀铬或喷塑处理，耐磨耐腐蚀，承重能力更强，适合大体重使用者或高频使用的办公场景；铝合金版本通过压铸成型后做阳极氧化处理，重量更轻，外观质感更好，适合中高端办公椅或电竞椅产品。设计阶段需要重点校核支臂与中心毂体连接位置的应力集中问题，这个位置是整个结构的应力最高点，通常会在连接处做圆弧过渡处理，避免直角连接导致的应力集中，在长期交变载荷下出现焊缝开裂或结构断裂的问题。同时要保证五个支臂的末端处于同一水平面上，平面度公差控制在1mm以内，避免装配后出现座椅晃动、个别脚轮悬空不落地的问题，影响使用体验。支臂的边缘全部做倒圆角处理，避免尖锐边角在装配或使用过程中划伤使用者，也避免磕碰时出现掉漆、变形的问题。在实际选型适配时，需要根据座椅的定位承重等级选择对应壁厚的支臂结构，常规办公场景下承重150kg的版本支臂壁厚通常在1.5mm至2mm，高承重版本则会将壁厚提升至2.5mm以上，同时在支臂内部增加加强筋结构，进一步提升抗弯能力。
