轮式前端装载作业工程设备三维结构

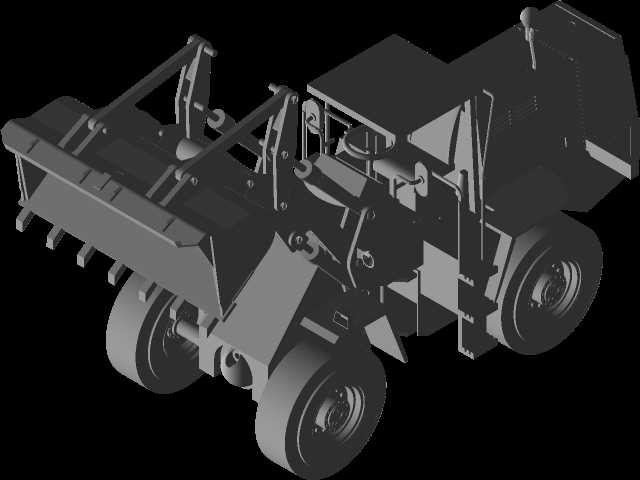

　　这款轮式前端装载设备的三维结构，完整还原了整机从行走底盘到作业属具的全部装配关系，建模过程中优先考虑了工程场景下的实际作业边界，没有做多余的外观美化处理，所有结构件的连接逻辑都和实机装配逻辑保持一致。从实际应用场景来看，这类设备主要活跃在散料转运、土方短驳、厂区物料堆垛、基建现场辅助清场等作业环节，不同于大型挖掘设备的深挖作业属性，它的核心作业逻辑是前端铲斗的举升、倾翻动作配合轮式底盘的快速转场，完成短距离内的散状物料移位，在粮库、砂石料场、市政抢修现场、小型基建工地都能看到这类设备的作业身影。

　　从功能特性上拆解，整机结构分为行走底盘、驾驶室防护结构、动臂举升机构、铲斗属具、液压布管预留位几个核心模块。行走部分采用前后桥驱动的轮式布局，建模时保留了轮胎的接地轮廓与转向桥的转动间隙，实际选型时可以根据作业场地的路面硬度调整轮胎花纹与接地比压参数，避免在软基场地作业时出现陷车问题。驾驶室采用半开放顶棚结构，没有做全封闭的内饰建模，只保留了操作位的座椅、操纵杆布局与上下车踏步结构，这种结构设计更适配高温、多粉尘的户外作业场景，既可以给操作人员提供顶部落物防护，也能保证作业时的视野开阔度，方便操作人员实时观察铲斗的入料深度与举升高度。

　　前端的工作装置是整个建模的核心部分，动臂采用双摇臂铰接结构，摇臂与动臂的铰接点位置经过反复校核，保证铲斗在举升全过程中保持收斗角度稳定，不会出现举升过程中物料撒漏的问题。铲斗的斗刃部分做了加厚处理的结构预留，实际生产中可以在这个位置加装耐磨斗齿，适配碎石、矿渣等磨蚀性较强的物料铲装作业。动臂的举升油缸、转斗油缸的安装位都保留了标准的铰接销轴结构，没有省略销轴的限位台阶与润滑油道预留位置，方便后续做运动仿真时直接添加转动副约束，不需要再额外补做结构细节。

　　设计思路上，整个模型优先保证了各部件的安装边界清晰，比如动臂举升到最高位置时，铲斗与驾驶室顶棚的安全间隙、后轮转向时轮胎与车架的最小间隙、铲斗平放接地时底盘最小离地间隙这些关键尺寸，都在建模时做了参数化约束，后续如果要改型做不同举升高度、不同斗容的版本，只需要调整对应参数就能快速生成新的结构方案，不需要重新搭建整机骨架。底盘部分的车架采用前后段铰接的结构预留，转向油缸的安装位布置在铰接点两侧，这种铰接转向的设计可以让设备获得更小的转弯半径，适配狭窄场地内的转向作业需求，比如厂区内的车间通道、料场的狭窄堆垛间隙都能灵活通行。

　　从安装边界的角度来看，模型里所有外接部件的安装面都做了基准面提取，比如液压泵的安装法兰位置、发动机的机脚固定位、配重块的安装螺栓孔位，都和实机的安装尺寸保持一致，后续做液压系统匹配、动力选型的时候，可以直接提取这些安装面的尺寸参数做干涉检查，不需要再反复测量实车数据。另外整机的重心位置也在建模时做了初步配平，满载举升时的重心投影始终落在前后轮的支撑轮廓范围内，避免作业时出现前倾失稳的问题，这一点在做设备载荷校核的时候可以直接作为初始参考依据，减少前期方案验证的重复工作量。
