重型门扇缓冲支撑万向脚轮组件

　　这款带缓冲结构的支撑脚轮，主要面向大尺寸重型门扇的辅助支撑场景，常见于庄园入户大门、工业厂房重型平开门、大型仓储隔断门这类自重较大、单扇重量往往超过常规合页承重阈值的门扇结构上。很多现场安装场景里，重型门扇宽度超过1.8米、高度超过2.5米时，仅靠侧边合页或者铰链承载，长期使用会出现门扇下坠、合页变形、开关卡顿的问题，这类支撑脚轮就是安装在门扇底部靠近自由端的位置，分担门扇自重，避免合页长期受偏载出现疲劳损坏。

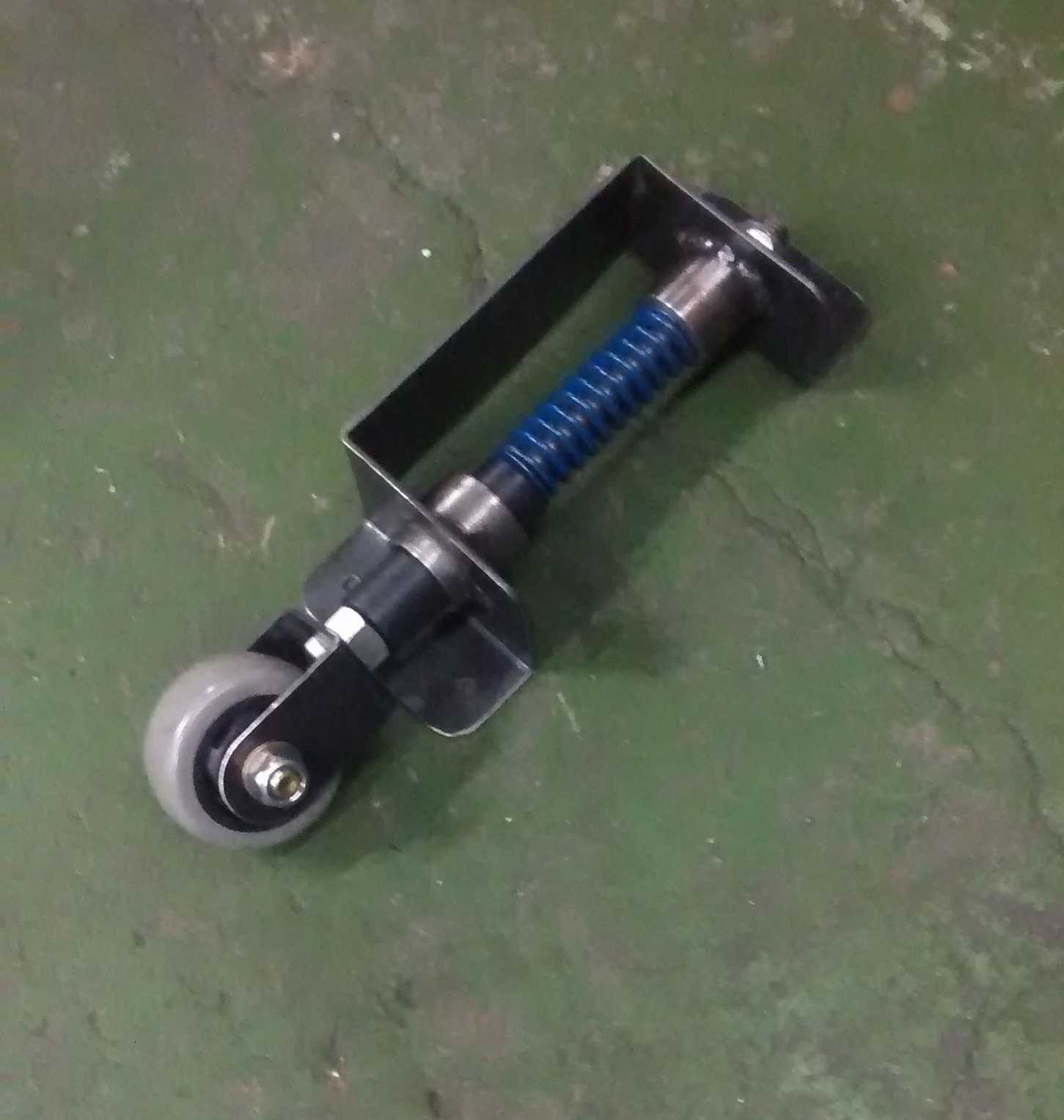

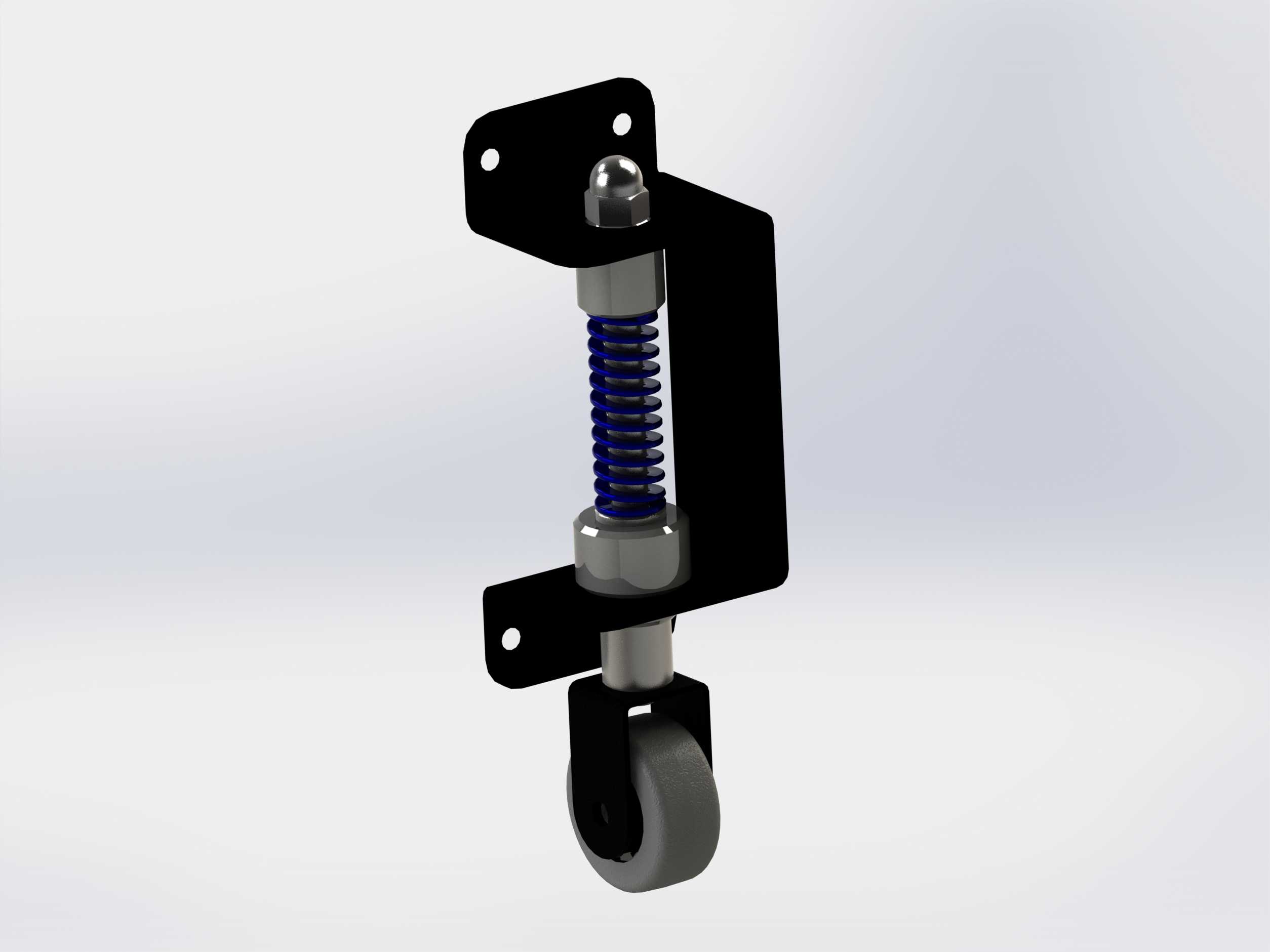

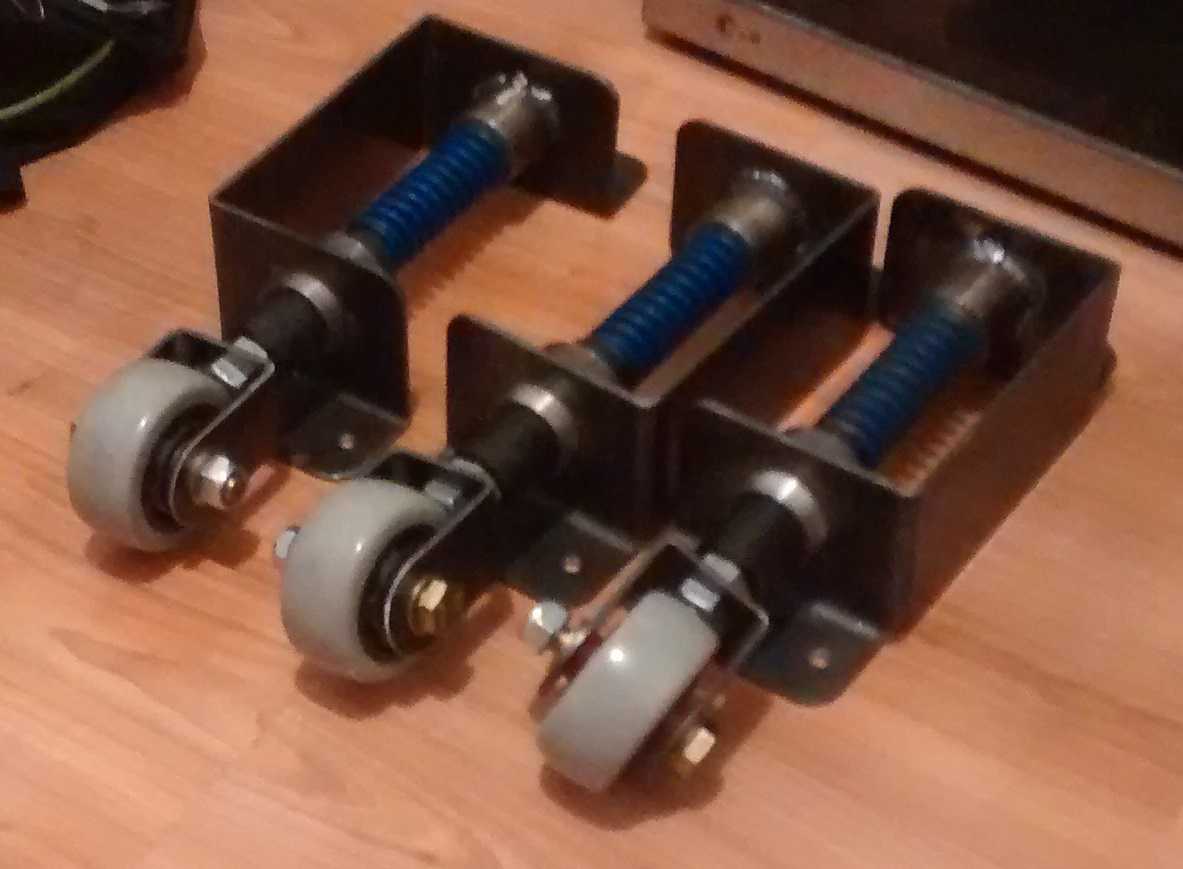

　　从结构设计来看，整套组件采用C型折弯安装支架作为承载基体，支架采用冷轧钢板折弯成型，安装面预留两个沉头安装孔，可以直接通过螺栓固定在门扇底部的预设安装槽内，安装时需要保证支架的安装平面与门扇底面完全贴合，避免出现偏载导致支架受力变形。支架内部集成了圆柱螺旋压缩弹簧作为缓冲元件，弹簧的预压量可以根据门扇的实际重量做适配调整，当门扇经过地面不平整的区域时，弹簧可以提供15-20mm的伸缩补偿量，避免滚轮硬接触地面出现卡滞，同时也能抵消门扇开关过程中产生的震动，减少门扇与门框之间的碰撞异响。

　　滚轮部分采用灰色聚氨酯包胶材质，轮芯为增强尼龙结构，单轮额定承重可以达到80-120kg，三个脚轮配套使用的话可以承担单扇门扇300kg左右的自重，聚氨酯材质的轮面硬度在邵氏85A左右，既可以保证滚动时的低阻力，也不会划伤地砖、实木地板、环氧地坪等常见的地面材质，轮体通过带防尘盖的深沟球轴承与轮架连接，滚动阻力小，长期使用也不会出现锈死卡滞的问题。轮架部分采用万向旋转结构，旋转轴内置推力轴承，可以保证门扇在开关过程中，滚轮始终顺着门扇的运动方向转动，不会出现侧向滑动刮擦地面的情况。

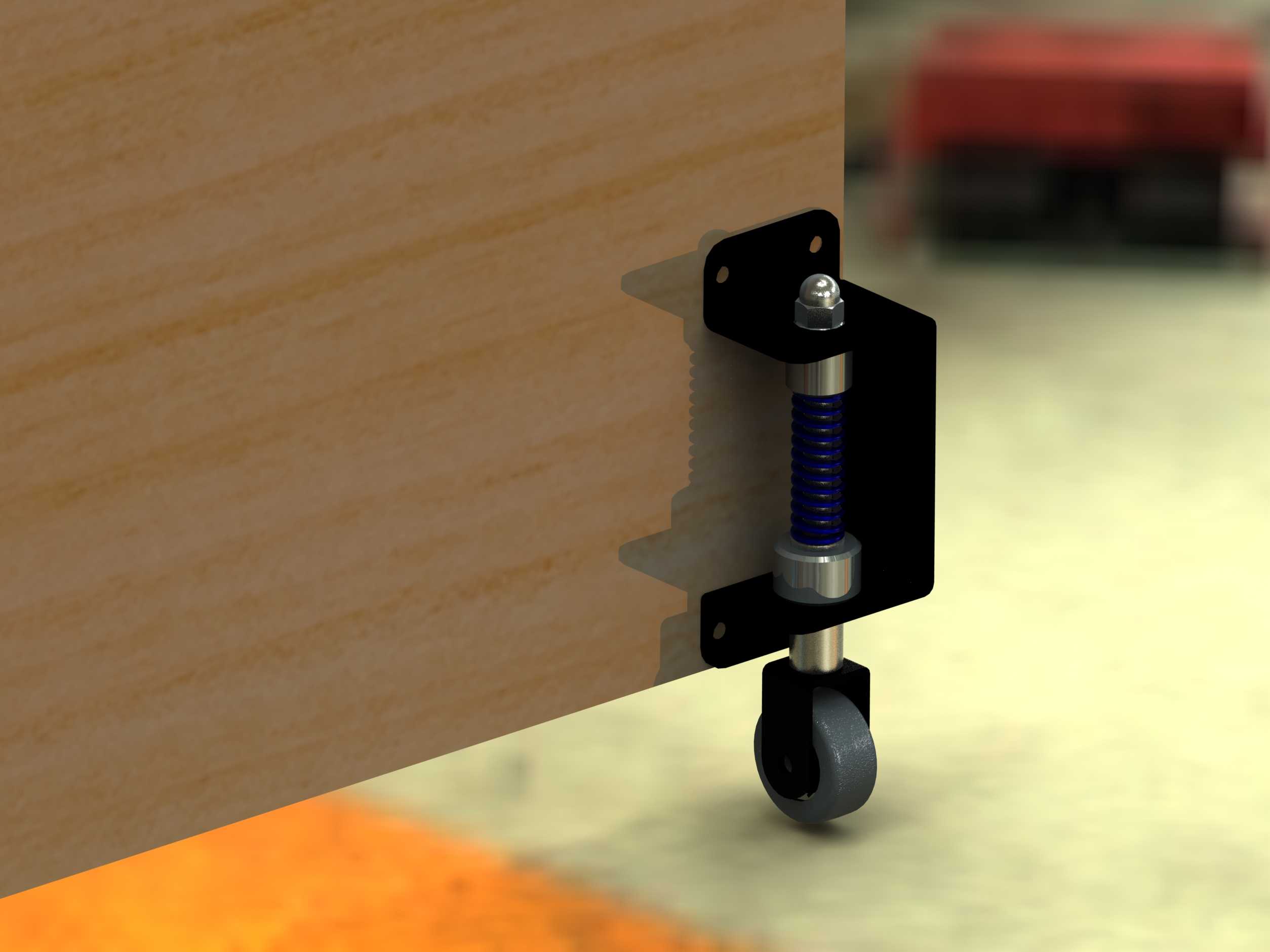

　　安装边界方面，整套组件的安装高度在完全伸出状态下为120mm左右，压缩到极限位置时高度为100mm，安装时需要在门扇底部开出深度70mm、宽度80mm、长度160mm左右的嵌入槽，将C型支架嵌入槽内后固定，这样滚轮在完全收回状态下不会突出门扇底面，方便门扇的运输与安装调试。支架的侧边预留了弹簧调节孔，可以通过内六角螺栓调整弹簧的预紧力，当地面平整度较差时，可以适当调松弹簧预紧力，增加缓冲行程；当地面比较平整、门扇自重较大时，可以适当调大预紧力，避免门扇开关过程中出现上下晃动的问题。

　　实际使用场景中，这类脚轮除了重型门扇之外，也可以用在大型移动展架、重型设备移动底座、工业货架的底部作为缓冲支撑轮使用，相比普通的固定脚轮，带弹簧缓冲的结构可以更好地适应不平整地面，避免设备移动过程中因为震动导致内部精密元件损坏，同时也能减少移动时的噪音。设计过程中需要重点关注弹簧的刚度匹配，刚度过大会导致缓冲效果差，滚轮遇到凸起地面时会将门扇顶起，导致合页受额外的侧向力；刚度过小则会导致支撑力不足，门扇依然会出现下坠的问题，需要根据实际应用场景的门扇重量、地面平整度参数匹配对应的弹簧线径与节距。另外支架的折弯处需要做加强筋处理，避免长期受交变载荷出现折弯处开裂的问题，所有金属结构件表面都做了电泳防锈处理，可以适应户外潮湿、多尘的使用环境，不会因为长期暴露在户外出现生锈掉漆的问题。轮轴部分采用不锈钢材质，避免长期接触地面的水汽出现锈死，保证滚轮转动顺畅。
