坦克塔结构布局CAD设计方案

　　在装甲车辆作战平台的结构设计环节，坦克塔作为承载火力输出、观瞄感知与人员操作的核心回转单元，其布局合理性直接决定整车的作战响应效率与防护性能表现。从实际工程落地的角度看，该设计首先围绕作战场景的核心需求展开：坦克塔需要在360度回转范围内实现火力快速指向，同时为内部操作人员、观瞄设备、武器系统提供足够的安装空间与装甲防护边界，还要兼顾与车体底盘的回转支承接口匹配，避免出现运动干涉。

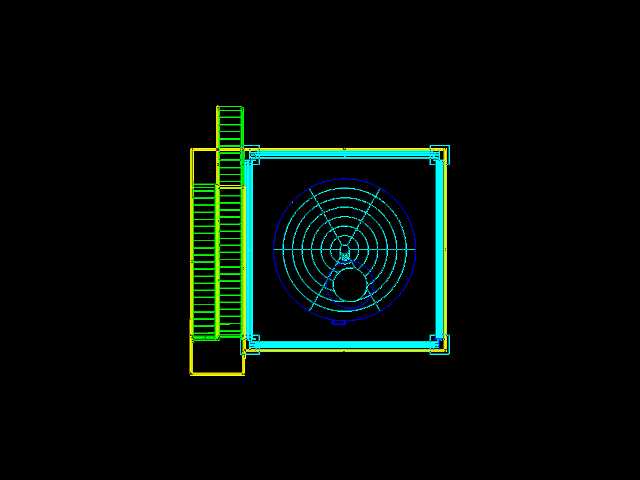

　　设计过程中首先明确的是安装边界约束，塔体的下部回转接口需要与底盘座圈的尺寸完全适配，座圈的内径决定了塔内可利用的操作空间下限，而塔体的外部轮廓则需要满足炮塔回转时与车体上部构件、外挂附件的安全间隙要求，哪怕是几毫米的干涉都会导致实车装配后回转卡滞，这也是结构设计中最先需要校核的硬指标。从图面的布局来看，塔体主体采用近似方形的装甲焊接结构，相比传统的铸造炮塔，焊接结构可以根据不同方位的防护需求调整装甲板的厚度与倾斜角度，在控制整体重量的前提下提升重点方位的抗弹能力，左侧延伸的梯状结构其实是塔外登乘梯与储物格栅的整合设计，既可以满足人员从车体外部快速登塔的需求，格栅结构还能提前引爆破甲弹的战斗部，提升侧方的防护能力，同时可以用来固定随车工具、伪装网等外置附件，充分利用塔体的外部空间。

　　塔体中心的同心圆结构是火力系统的安装基准，这部分的同轴度公差要求极高，因为主炮的俯仰耳轴、回转轴线都要以此为基准进行装配，一旦基准出现偏差，直接会导致射击精度下降，甚至出现俯仰动作卡滞的问题。设计时这部分的安装座采用了加厚的装甲钢衬板，抵消武器射击时的后坐力冲击，同时预留了抛壳机构、供弹通道的安装空间，避免后续加装武器系统时出现空间不足的问题。塔体的边角位置设置的方形凸台是观瞄镜、烟幕弹发射器、辅助武器的安装接口，这些接口的位置都经过视线校核，确保观瞄设备拥有足够的前向与侧向视野，烟幕弹的发射角度可以覆盖车辆前方180度的遮蔽范围，同时所有外置设备的安装位置都不会干扰主炮的最大俯仰角度，也不会在炮塔回转时与车体的天线、舱门等部件发生碰撞。

　　从实际使用场景来看，坦克塔的设计还要平衡防护、火力与机动性三者的关系，塔体的高度不能过高，否则会增大整车的正面投影面积，提升被弹概率，同时过高的重心也会影响车辆在复杂地形行驶时的稳定性；但塔体高度也不能过低，否则会压缩内部操作空间，导致炮手、车长的操作动作受限，长时间作战容易产生疲劳。该设计在塔体高度的选取上，结合了常规装甲车辆的座圈高度与人体工程学参数，保证人员坐姿操作时头部与塔体内壁有足够的安全间隙，同时操作武器、观瞄设备时不需要过度弯腰或者抬臂，符合装甲车辆的人机工程要求。另外塔体顶部预留了车长舱门、装填手舱门的安装位置，舱门的开启方向经过专门设计，既方便人员快速进出，也能在舱门开启时为探出身体操作高射机枪的人员提供一定的正面防护。

　　在结构细节处理上，塔体的所有装甲板拼接位置都采用了坡口焊接结构，保证焊接强度，避免受到冲击时焊缝开裂；装甲板的连接处没有出现垂直的缝隙，防止弹丸沿缝隙侵入塔内；外部的所有突出部件都做了圆角处理，避免人员登乘时被尖锐棱角划伤，同时也能减少行军过程中被植被、障碍物勾挂的概率。左侧的登乘梯采用了间隔式的格栅设计，相比实心的梯步，这种设计重量更轻，同时不容易积存泥土、冰雪，在严寒或者泥泞环境下使用时可靠性更高，梯步的间距符合成年人的步幅要求，人员穿戴装具时也能快速上下。

　　从装配逻辑来看，整个坦克塔采用模块化设计思路，塔体主体作为基础承载结构，所有的武器、观瞄、附属设备都通过标准化的接口安装在塔体上，后续升级时不需要对塔体主体进行大的修改，只需要更换对应接口的设备即可，大幅降低了升级改造成本。同时塔体内部预留了线缆、管路的走线槽，所有的电气线路、液压管路都可以沿走线槽布置，避免管线在塔内杂乱分布，既方便日常维护检修，也能防止回转过程中管线被挤压、磨损，提升整体的可靠性。另外塔体与底盘回转支承的连接位置设置了密封结构，防止雨水、尘土进入回转机构，延长回转支承的使用寿命，也能保证塔内的环境相对清洁，减少灰尘对精密观瞄设备的影响。

　　在实际作战应用中，这种结构的坦克塔可以适配多种口径的主炮与观瞄系统，既可以用于主战坦克的新塔设计，也可以作为老旧坦克升级改造的替换方案，因为其安装接口可以根据不同的底盘座圈尺寸进行调整，适配性较强。相比传统的铸造炮塔，这种焊接结构的塔体生产工艺更简单，不需要大型的铸造设备，生产效率更高，同时装甲材料的可选范围更广，可以根据需求搭配复合装甲、反应装甲的安装接口，进一步提升防护能力。设计过程中还充分考虑了维修性要求，塔体上设置了多个检修口，日常维护时不需要将整个炮塔吊起，只需要打开对应位置的检修口就可以对内部的回转机构、供弹机构、电气设备进行检修，大幅缩短了战地维修的时间，提升装备的战场生存能力。
