磁头码垛输送承载机架结构设计

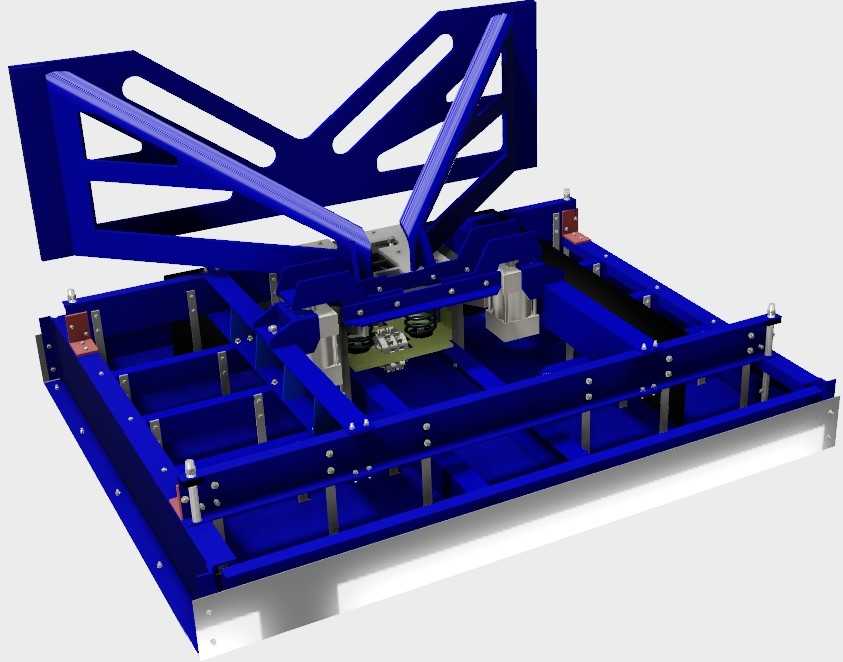

　　这套结构主要面向磁头生产后段的工序转运场景，在磁头精密加工完成后的码垛、转序环节承担承载与定位功能，区别于常规重载码垛设备，针对磁头这类精密电子元器件的转运需求做了结构适配，避免转运过程中出现磕碰、定位偏移问题。从整体结构布局来看，底部采用框架式焊接承载底座，所有主梁均采用矩形型钢拼接，焊缝位置预留了打磨与应力释放的工艺空间，底座上分布的等距安装支脚，既可以适配生产线现有输送线的安装孔位，也能通过调整支脚垫片厚度完成整体水平度校准，安装边界上，底座宽度匹配常规皮带输送线的机架宽度，长度方向预留了前后接驳的工位空间，不需要对现有产线做大规模改造即可完成对接。

　　上部的翻转导向架采用镂空式桁架结构，这种设计一方面降低了整体设备自重，减少翻转动作时的惯性冲击，另一方面镂空结构可以方便操作人员观察下方物料的输送状态，也能避免积尘堆积在结构表面影响设备运行精度，导向架的倾斜角度经过反复校核，刚好匹配磁头料盘从输送线滑入码垛工位的导入角度，不会出现料盘卡滞或者滑落速度过快的问题。结构中部的定位组件采用模块化安装设计，所有定位块都通过腰型孔固定在底座上，可以根据不同规格的磁头料盘尺寸调整定位间距，不需要重新加工安装孔位就能快速适配多规格产品的生产需求，定位块的接触位置预留了非金属缓冲垫的安装槽，避免硬质金属直接接触料盘造成磁头产品的振动损伤。

　　两侧的导向限位条采用分段式设计，每一段都可以独立调整高度与前后位置，在料盘输送过程中起到侧向导向作用，防止料盘在输送过程中出现偏斜，保证码垛时的位置精度。整套结构的驱动安装位预留了标准的电机与传动组件安装空间，既可以适配电动推杆驱动的翻转动作，也可以根据产线需求更换为气缸驱动方案，安装接口全部采用通用标准尺寸，方便后期维护时更换配件。在设计过程中重点考虑了设备的维护便利性，所有需要定期检查的传动部位都预留了操作空间，不需要拆解主体框架就能完成润滑、紧固件检查等日常维护工作，底部框架的横梁上预留了走线槽安装位，所有动力线路与传感线路都可以通过内置走线槽排布，避免线路外露造成的安全隐患，也让整体设备外观更加整洁。

　　结构的受力点全部做了加强筋处理，尤其是翻转架与底座连接的铰接位置，采用加厚连接板与加强筋组合的结构，能够承受长期反复翻转动作带来的交变载荷，避免长期运行后出现结构变形问题。铰接轴的位置采用自润滑轴承配套设计，不需要频繁加注润滑脂就能保证转动顺畅，降低日常维护的工作量。这套结构没有采用复杂的异形曲面设计，所有零部件都可以通过常规的切割、焊接、机加工工艺完成制作，加工难度低，制作成本可控，适合中小批量的产线改造项目使用，安装时只需要按照底座的安装孔位固定在地面或者输送线支架上，接驳好动力线路与传感线路就能投入使用，调试过程中只需要调整导向条与定位块的位置，就能匹配对应规格的磁头料盘码垛需求，不需要复杂的参数设置。在实际使用场景中，这套结构可以衔接在磁头清洗工序、检测工序的后端，将完成加工的磁头料盘自动导向码垛位置，替代人工码垛的重复操作，降低操作人员的劳动强度，同时也能避免人工操作带来的料盘摆放偏移、产品磕碰等问题，提升后段工序的转运效率。结构的整体高度匹配常规坐着操作的生产线高度，操作人员不需要弯腰就能完成异常情况的处理，符合人机工程学的设计要求，长时间运行也不会造成操作人员的疲劳。
