API650立式储罐结构设计三维模型

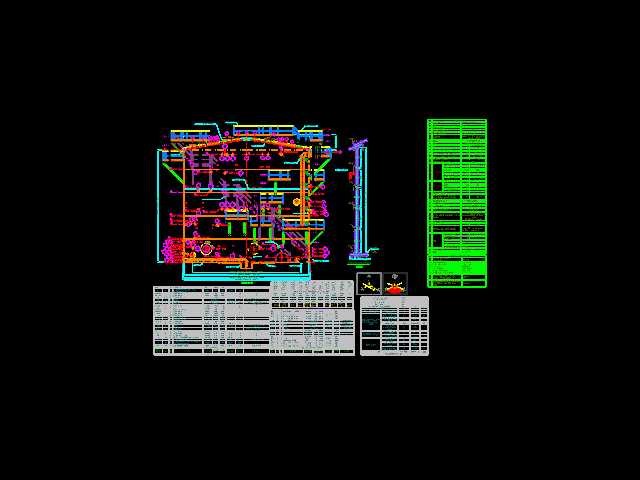

　　在石油炼化、成品油仓储、化工原料中转、市政油品储备等场景中，常压立式储液罐是核心的静态存储设备，API650作为国际通用的常压焊接储油罐设计标准，对应的罐体结构广泛应用于各类常温常压储液工况，这类储罐的设计合理性直接关系到储液安全、运维成本与现场安装效率。本次梳理的这套API650储罐结构三维模型，完整覆盖了罐体从底板到顶盖的全部分件结构，建模过程严格遵循API650标准中关于罐体壁厚梯度、附件布局、结构补强的相关要求，可直接用于同规格储罐的方案设计参考、结构校核、安装工序模拟等工作。

　　从实际工程应用角度看，这类储罐主要用于存储闪点高于45℃的成品油、润滑油、化工轻油以及常温常压下无强腐蚀的液态介质，单罐容积覆盖范围从几百立方到几万立方不等，本次模型对应的是中小容积规格的固定顶储罐，适配中小型油库、厂区内部原料中转库、加油站点储油区等场景的使用需求。不同于高压容器的厚壁设计，常压储罐的设计核心是在满足液柱静压力、风载荷、地震载荷、罐顶附加载荷的前提下，尽可能优化板材利用率，减少不必要的材料冗余，同时兼顾现场焊接施工的便利性。

　　模型的结构设计完全贴合现场实际施工逻辑，底板部分采用了边缘板与中幅板分区设计，边缘板厚度大于中幅板，对应罐壁底部的高应力区域，避免罐壁与底板连接位置因应力集中出现变形或焊缝撕裂；底板排版预留了合理的焊缝收缩余量，建模时还原了实际施工中底板的搭接结构，方便施工人员对照模型排布下料尺寸，减少现场切割调整的工作量。罐壁部分采用了变壁厚设计，从下到上壁板厚度逐级递减，每一圈壁板的高度、纵缝环缝的位置都做了合理排布，避开了接管开孔的集中区域，减少开孔对壁板强度的削弱。

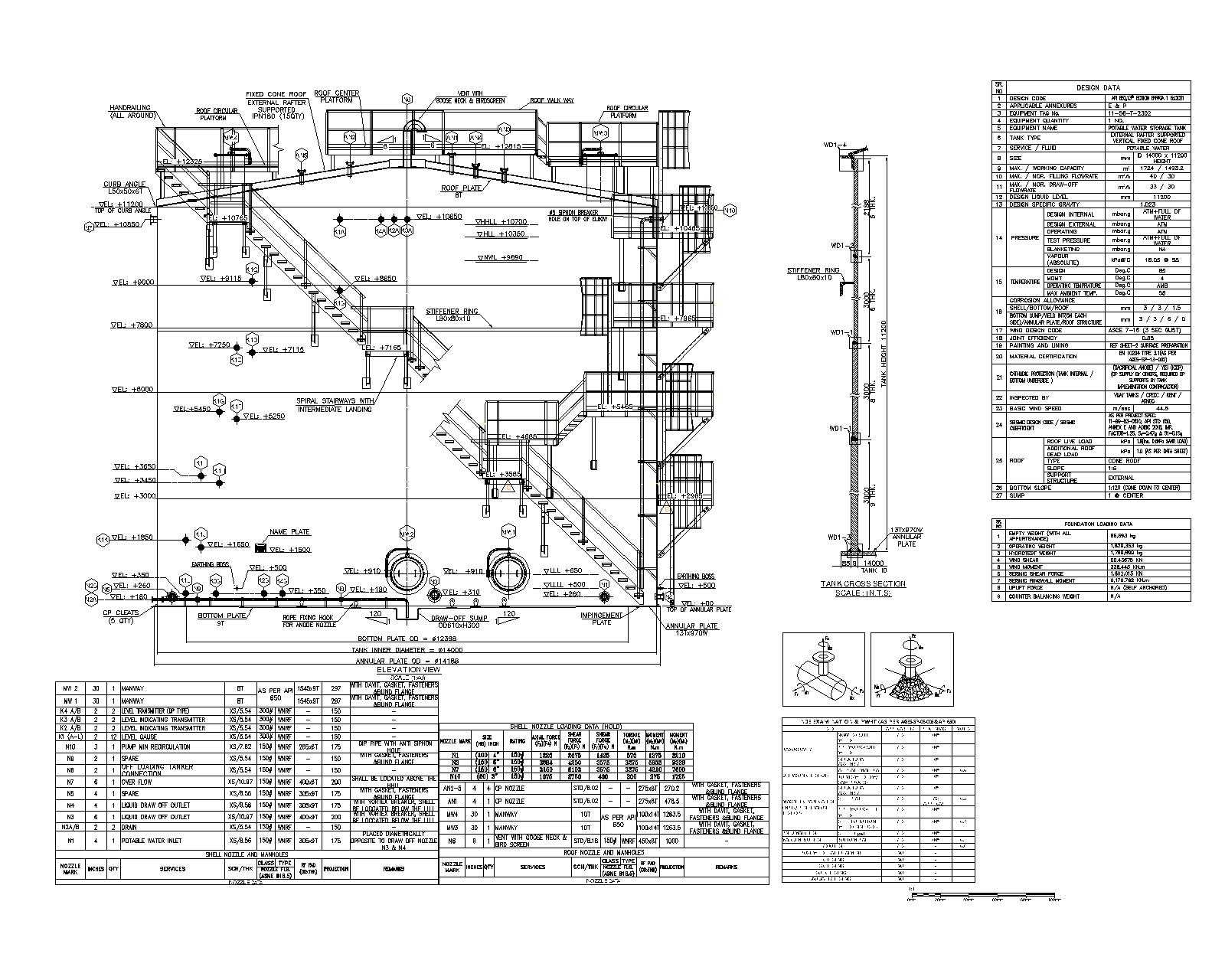

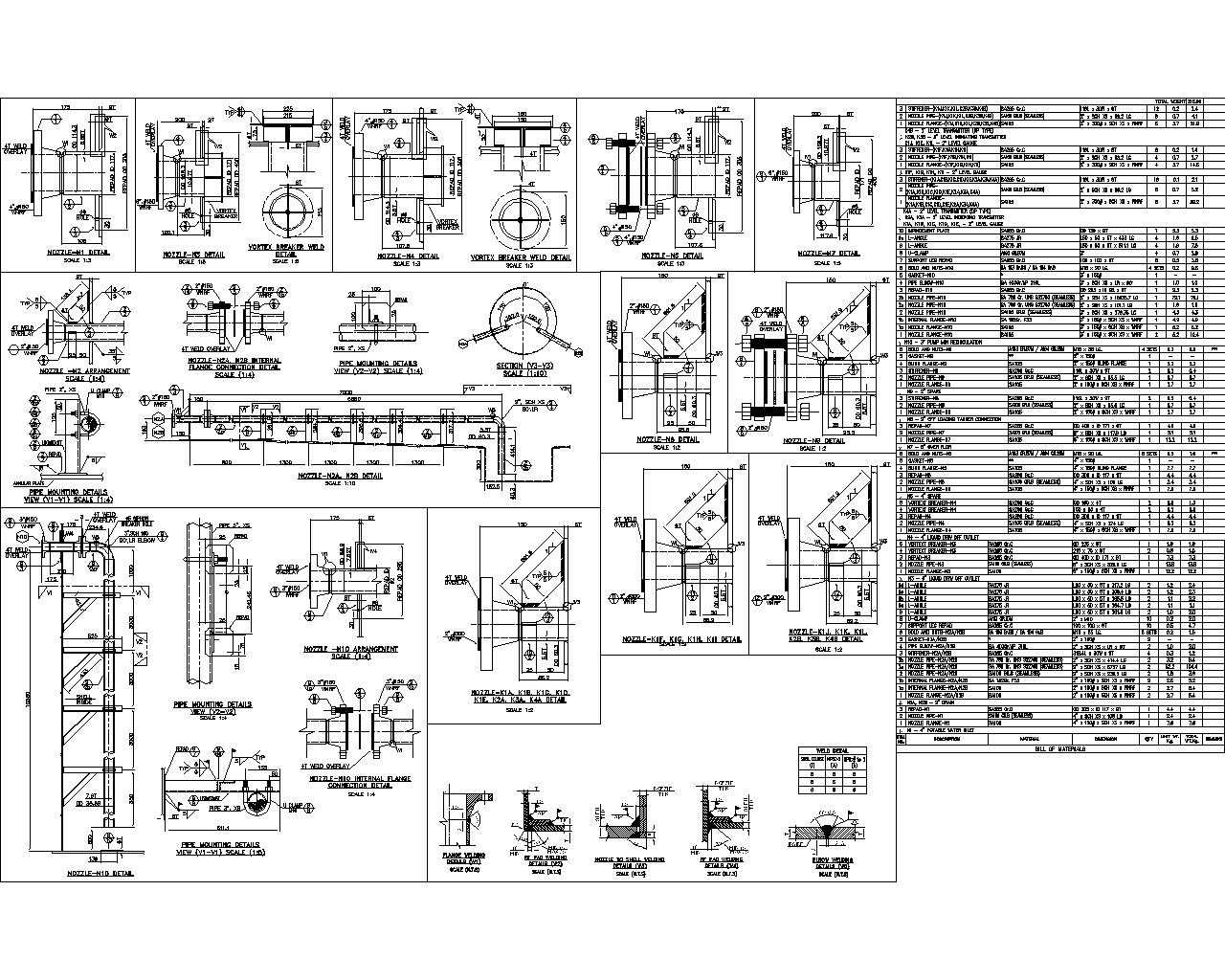

　　罐顶采用的是自支撑锥顶结构，锥顶坡度符合标准要求的排液坡度，避免罐顶积水造成腐蚀；罐顶与罐壁的连接位置设置了包边角钢，既增强了罐口的整体刚度，也为罐顶施工提供了可靠的焊接基准。模型中完整还原了罐壁上的各类接管结构，包括人孔、进出料管口、排污口、液位计接口、呼吸阀接口等，所有接管的位置、高度、补强圈尺寸都符合常规工程设计习惯，人孔设置在罐壁下部距底板合适高度位置，方便检修人员进出，同时避开了罐壁底部的高应力区；进出料管口分别设置在罐壁不同高度，满足进料防冲击、出料防沉积的工艺要求，排污口设置在底板边缘最低位置，配合罐底的找坡结构方便定期清罐排污。

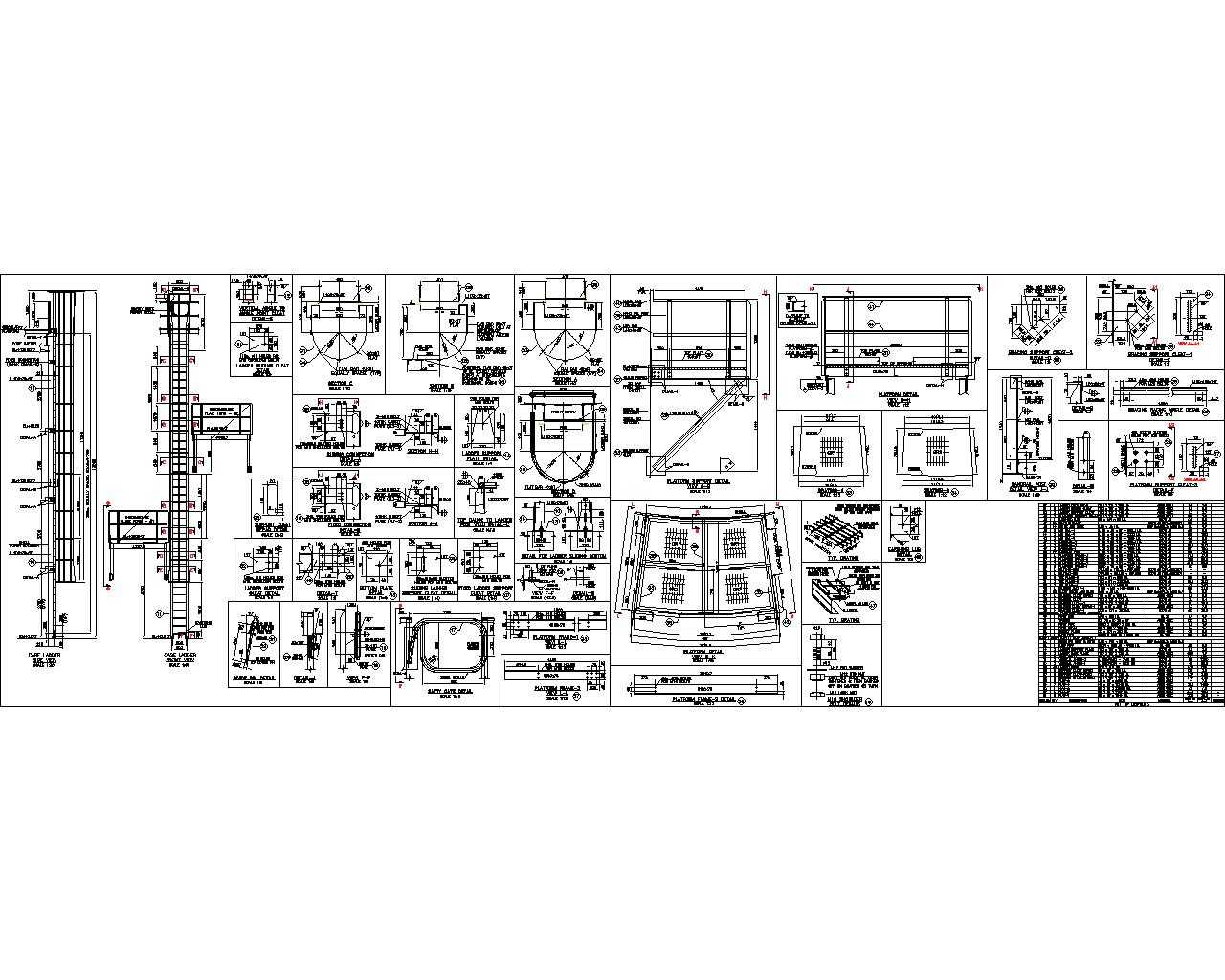

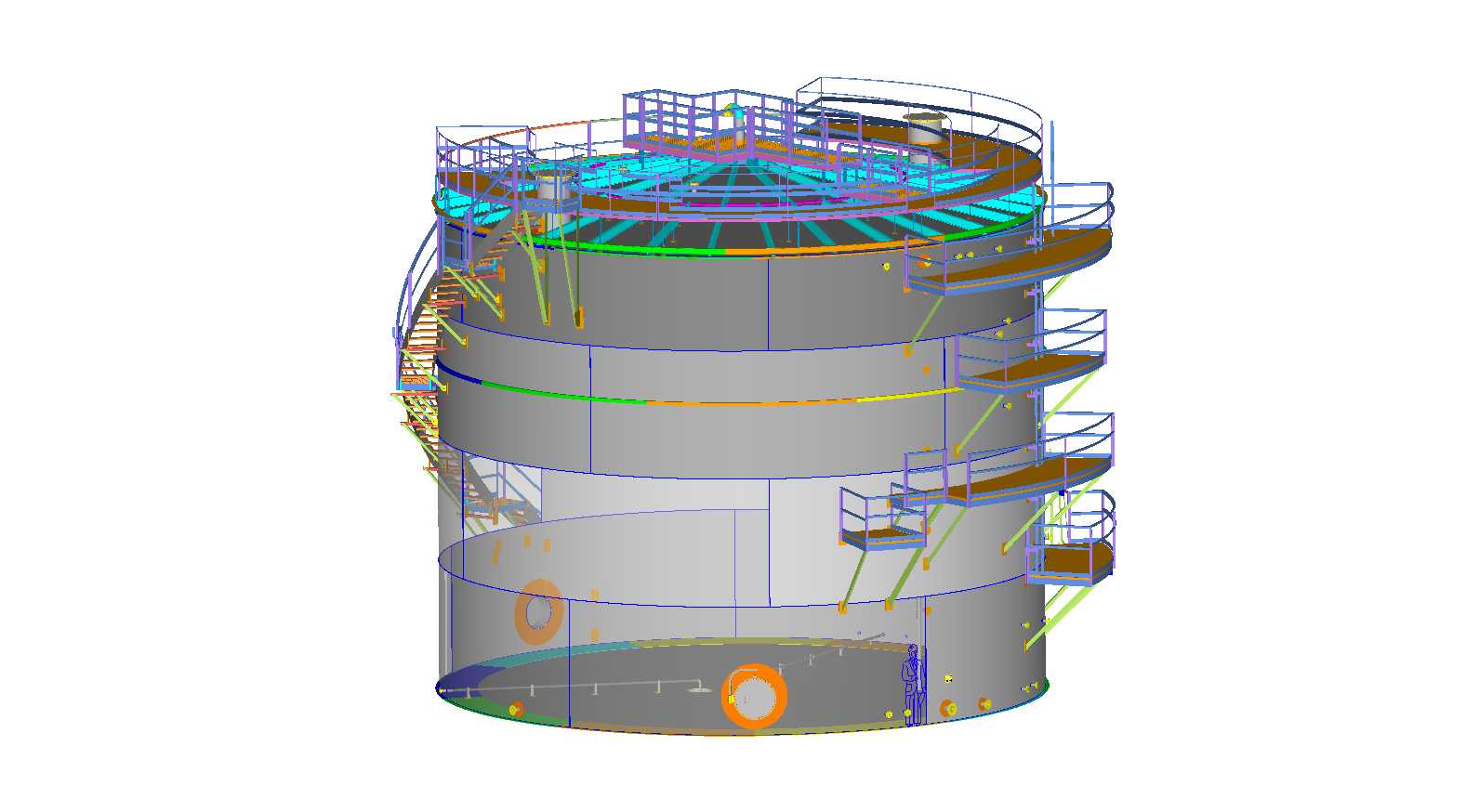

　　在细节结构上，模型还原了罐壁外侧的盘梯与顶部平台结构，盘梯的踏步间距、扶手高度、平台护栏尺寸都符合安全规范要求，顶部平台围绕罐顶呼吸阀、量油口位置设置，方便日常运维人员巡检、检尺作业；罐壁外侧还设置了必要的加强圈，对应风载荷计算下的刚度薄弱位置，避免空罐状态下被强风吸瘪变形。从安装边界来看，这类储罐对基础的平整度要求较高，模型中底板的安装基准面完全水平，基础沉降允许范围参考标准要求控制在合理区间，安装时需要保证罐壁的垂直度偏差不超过规范限值，避免壁板附加应力过大。

　　建模过程中对所有焊接结构的焊缝位置都做了预留，相邻壁板的纵缝错开距离满足标准要求，避免十字焊缝带来的应力集中问题；所有开孔位置都避开了焊缝区域，补强圈的尺寸与接管管径、壁板厚度匹配，不需要额外做结构调整即可用于方案汇报、应力分析前处理、施工技术交底等场景。对于刚接触常压储罐设计的工程人员来说，这套模型可以直观展示API650储罐的完整结构组成，理解各部件的功能作用与设计逻辑，避免在设计中出现结构布局不合理、附件位置冲突、强度冗余过大等常见问题；对于施工单位来说，可以借助模型提前规划下料排版、吊装顺序，减少现场施工的错漏返工。
