带轮式移动托架的长距离物料输送臂结构

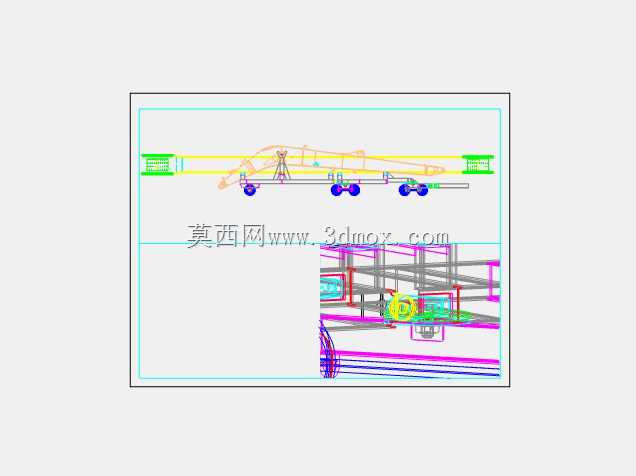

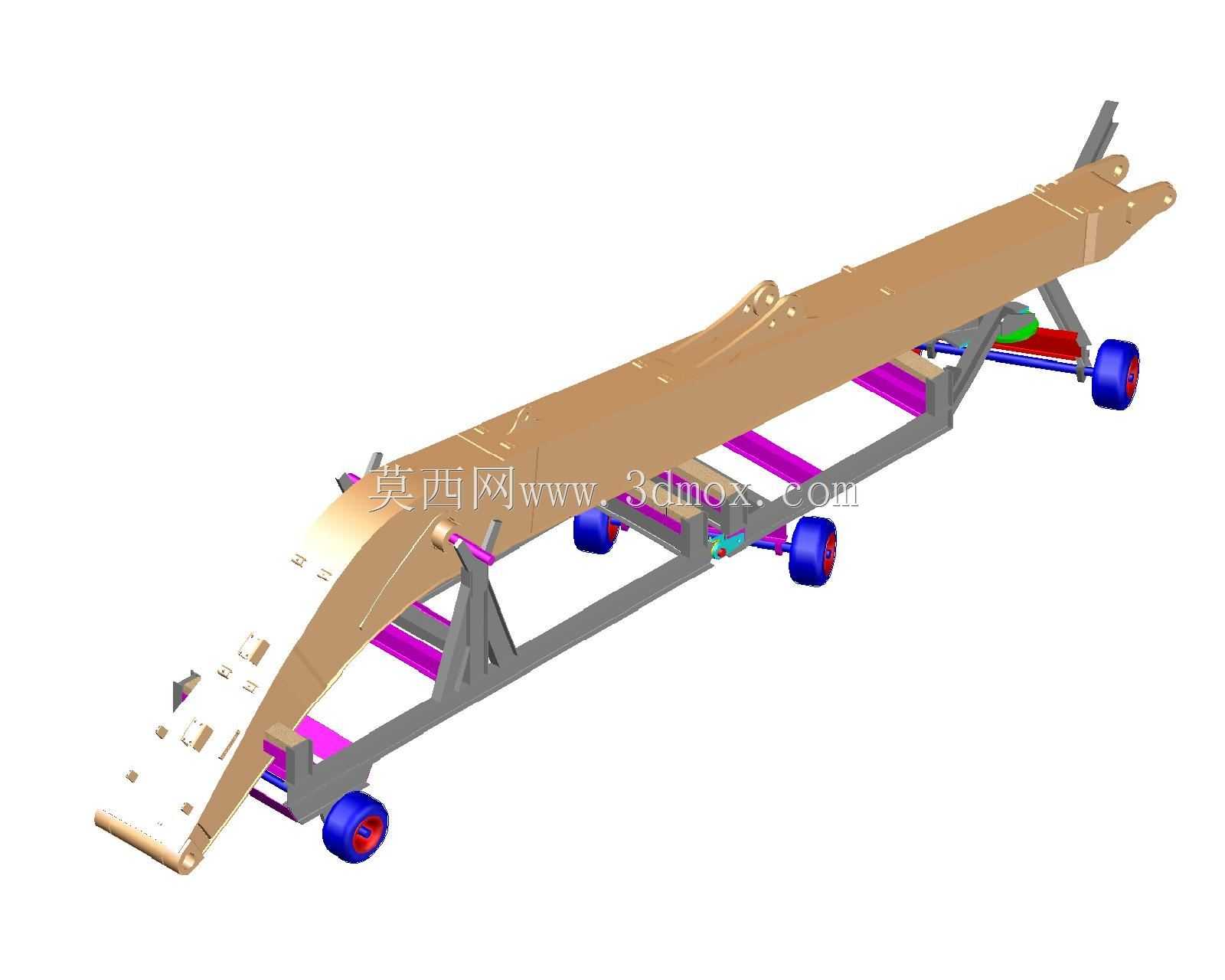

　　在车间内跨工位长距离转运长条状、大尺寸工件的场景中，常规的固定皮带输送机受安装位置限制，无法灵活适配临时调整的产线布局，而普通叉车转运又存在长工件易晃动、对位精度差的问题，这款带轮式移动托架的长距离输送臂，正是针对这类离散制造车间的柔性物料转运需求设计的。从结构布局来看，设备整体采用倾斜式长臂主体搭配低位行走托架的组合形式，长臂主体采用箱型梁焊接结构，内部设置等间距布置的加强筋板，可在控制整体自重的前提下，满足6米以上超长工件输送时的抗弯刚度要求，避免长臂端部出现下挠变形导致的工件卡滞。

　　行走托架部分采用矩形钢管焊接成框架式底盘，底盘四角安装带聚氨酯包胶的重载脚轮，其中两个脚轮带刹车锁定结构，可在设备停靠到指定工位时锁定位置，防止作业过程中出现滑移；底盘与长臂主体之间通过可调角度的铰接支座连接，可根据上下游设备的对接高度，在0到15度范围内调整长臂的倾斜角度，适配不同高度差的工位对接需求。长臂的输送面采用模块化的滑板式结构，表面粘贴低摩擦系数的超高分子量聚乙烯耐磨板，减少工件滑动时的阻力，同时避免金属工件表面被划伤；长臂两侧设置可调节宽度的侧导向条，可根据输送工件的宽度调整导向间距，防止工件在输送过程中出现偏斜掉出的情况。

　　在托架的中部位置，设置有隐藏式的驱动安装位，可根据实际使用需求加装摩擦轮驱动模块，实现工件沿长臂方向的自动输送，无需人工推送；若用于无动力滑动的场景，也可直接拆除驱动模块，依靠长臂倾斜角度带来的重力分力实现工件的自滑动，适配不同自动化程度的产线需求。设计过程中重点考虑了设备的移动灵活性，整体底盘的轮距设置为1.2米，轴距设置为1.8米，确保在车间2米宽的通道内可顺利转弯，设备整体的最低离地间隙为120mm，可顺利通过车间内常见的50mm高的门槛、地面线槽等障碍物，无需额外做地面平整处理。长臂的端部设置有喇叭口式的导入结构，可在与上游加工设备出料口对接时，容忍±50mm的对位误差，降低操作人员的对位难度，提高上下料的效率。托架的底部还设置有可伸缩的支撑支腿，当设备需要长期固定在某一工位使用时，可放下支腿将脚轮顶离地面，进一步提高设备的作业稳定性，避免重载输送时出现设备晃动。从安装边界来看，设备完全收拢状态下的总长度为7.2米，最大宽度为1.5米，最大高度为1.8米，可顺利通过车间常规的2米宽、2.2米高的通道门，无需拆解即可在不同车间之间转运。长臂的上表面距离地面的最低高度为700mm，最高高度为1100mm，可覆盖绝大多数机加工设备、装配工位的上下料高度范围，无需额外配置过渡接料台。在结构细节处理上，长臂的所有焊接位置都做了打磨圆角处理，避免尖锐边角划伤操作人员；所有的连接螺栓都采用防松螺母搭配弹簧垫圈的防松结构，避免设备移动过程中螺栓松动导致的结构失效；脚轮采用密封轴承结构，可适应车间内多粉尘、少量切削液飞溅的使用环境，延长日常维护周期。这款设备尤其适合管材加工车间、型材下料车间、钢结构预制车间等场景，用来在切割机、钻床、焊接工位之间转运长条型的管材、型材工件，替代传统的人工抬运或者行车吊运，减少工位间的转运等待时间，同时避免长工件吊运过程中存在的安全隐患。

　　在无动力配置状态下，单台设备可承载最大300kg的工件重量，若加装驱动模块，可实现最大500kg工件的匀速输送，输送速度可根据生产节拍在0.1m/s到0.5m/s之间调整。设计时还考虑了设备的扩展性，长臂主体采用分段式螺栓连接结构，可根据实际需要的输送长度，加装1米或者2米的标准延长段，最长可扩展到12米的输送长度，适配不同跨度的工位转运需求，无需重新制作整台设备，降低产线调整时的设备投入成本。托架的侧面预留有工具挂板的安装孔位，可加装小型工具盒、质检工具挂架，方便操作人员在上下料工位就近放置常用工具，减少来回取放工具的走动距离。
