欧式教堂正立面二维线稿建筑设计图

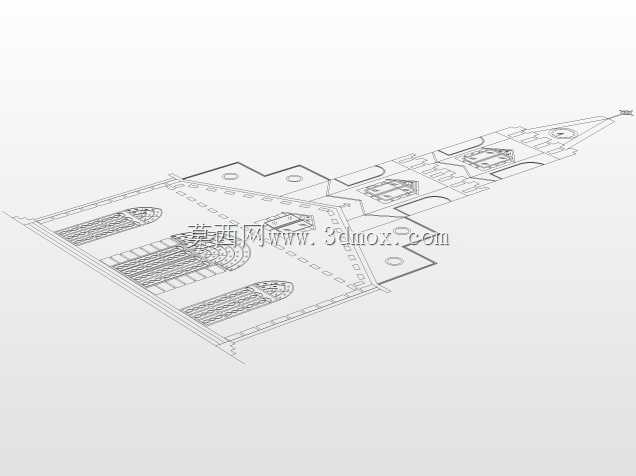

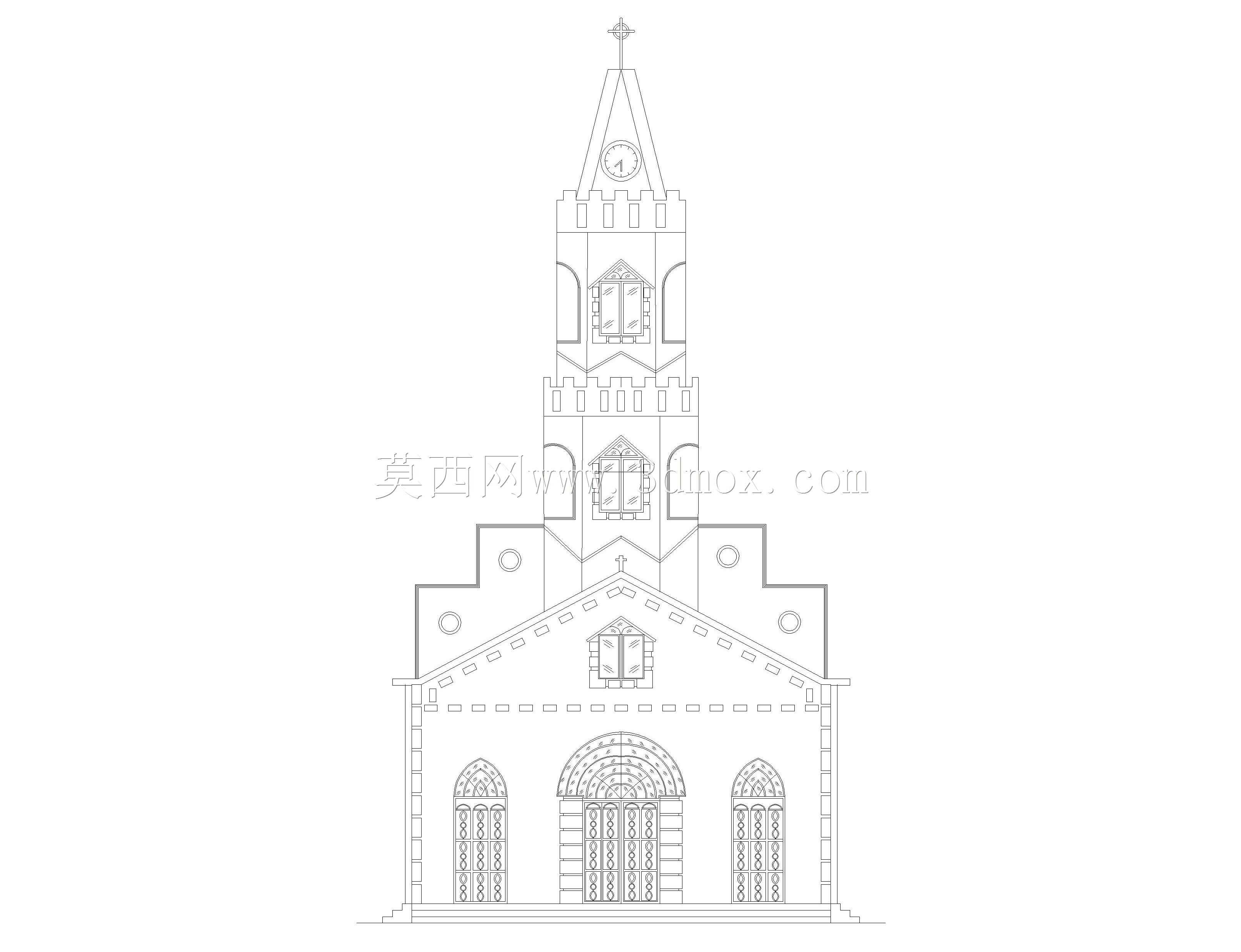

　　该教堂正立面设计采用经典哥特复兴风格构图逻辑，整体沿竖向中轴线完全对称，从底部主入口到顶部尖塔形成逐层收分的视觉引导，契合宗教建筑的精神属性表达。立面底部设置三处拱券入口，中央主拱跨度最大，两侧次拱尺寸统一，拱券边缘做多层线脚退台处理，既强化入口的纵深感，也能在实际施工中为石材砌筑提供明确的分层定位基准。入口层上方设置通长水平腰线，腰线位置对应教堂内部一层顶板标高，将立面底部基座段与上部主体段做清晰划分，腰线处均匀布置圆形装饰凹龛，凹龛深度控制在120mm，可内嵌宗教主题浮雕构件，不会额外增加立面外挑荷载。

　　中部主体段对应教堂中殿空间，中央设置小型尖拱花窗，两侧对称布置阶梯状山墙轮廓，山墙边缘做连续齿状装饰带，该构造除装饰作用外，还可作为屋面排水的导流构造，将坡面雨水导向两侧预设的排水天沟，避免雨水长期冲刷立面石材造成水蚀痕迹。上部钟楼段为立面视觉核心，四面设置贯通式尖拱窗洞，窗洞内部预留钟锤摆动的安全间隙，四周做壁柱收边，壁柱截面尺寸随塔身上升逐步收窄，既保证塔楼竖向视觉挺拔感，也能降低上部结构自重，减少底部基础的荷载压力。

　　钟楼顶部设置四面时钟安装位，时钟外框与立面石材做一体化设计，避免后期加装时钟破坏立面整体构图，时钟上方为锥形尖顶，尖顶坡度设置为65度，可快速排走顶部积雪，减少极端天气下的屋面荷载，尖顶最顶端预留十字架安装基座，基座做预埋螺栓固定结构，可抵御12级以上强风荷载。整个立面的所有门窗洞口位置、线脚尺寸、装饰构件定位均做精确尺寸标注，可直接作为建筑方案深化、石材加工下料、现场施工放线的基准参考，建模过程中严格遵循建筑制图规范，所有线条粗细区分明确：外轮廓线采用0.5mm线宽，内部构造线采用0.25mm线宽，装饰细节线采用0.18mm线宽，打印输出后可清晰区分不同构造层级。

　　在实际项目应用中，该立面图可作为历史教堂修复项目的立面复原参照，也可作为文旅项目中仿欧式教堂建筑的方案设计底稿，设计过程中充分考虑了石材砌筑的工艺可行性，所有外挑构件的出挑距离均控制在石材抗弯强度允许范围内，无需额外增设钢结构支撑即可保证构造安全，立面各段的比例关系严格遵循古典建筑的模数控制逻辑，从基座到尖顶的总高度与立面总宽度比例控制在3:1，符合人眼视觉审美习惯，同时也能保证结构高宽比处于合理区间，降低结构抗侧移设计的难度。
