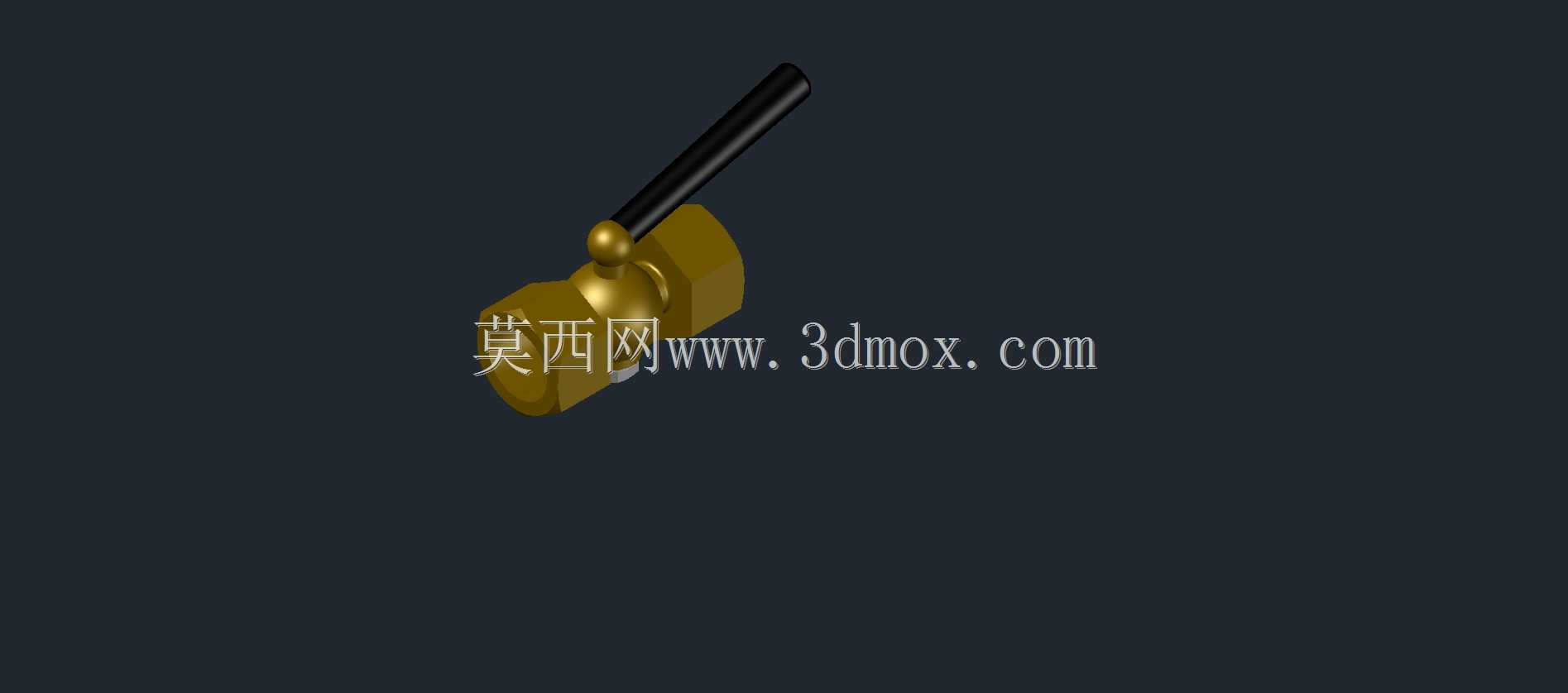

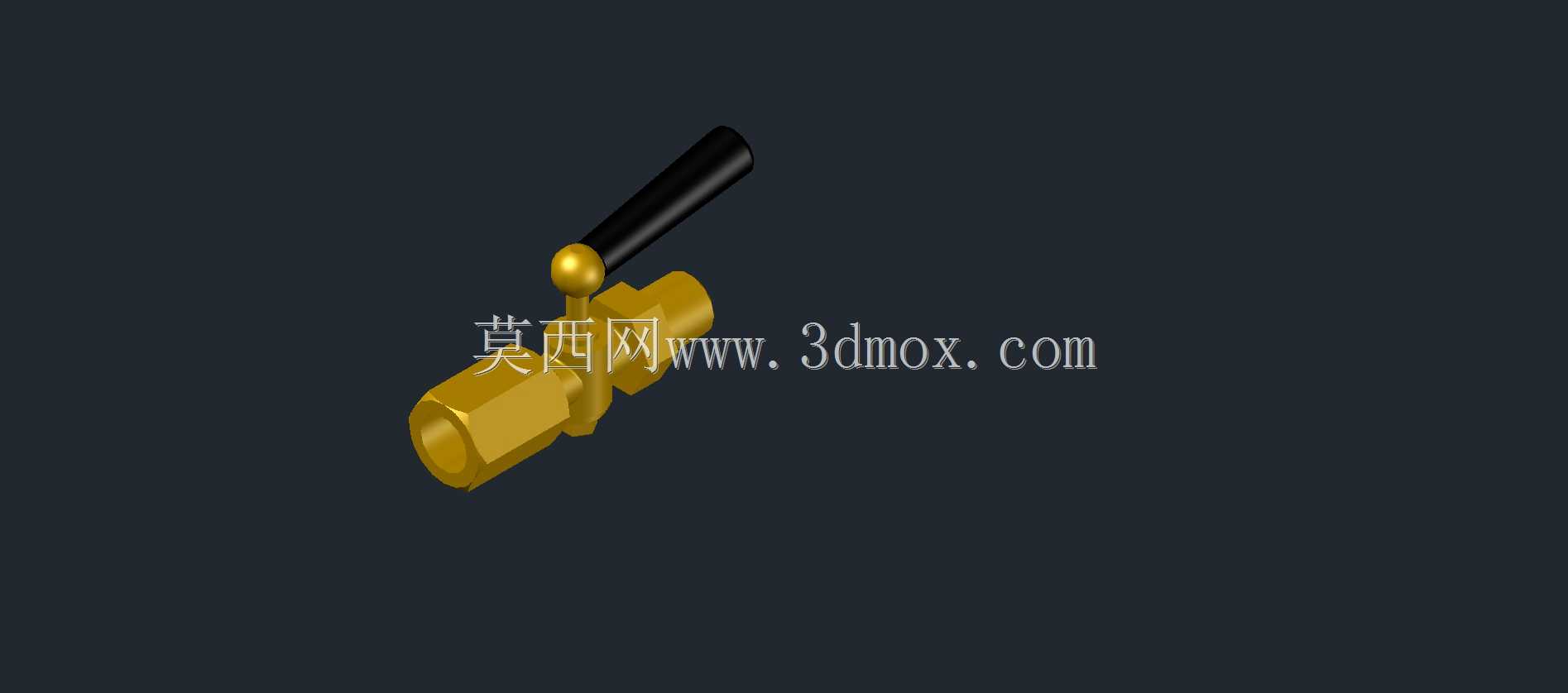

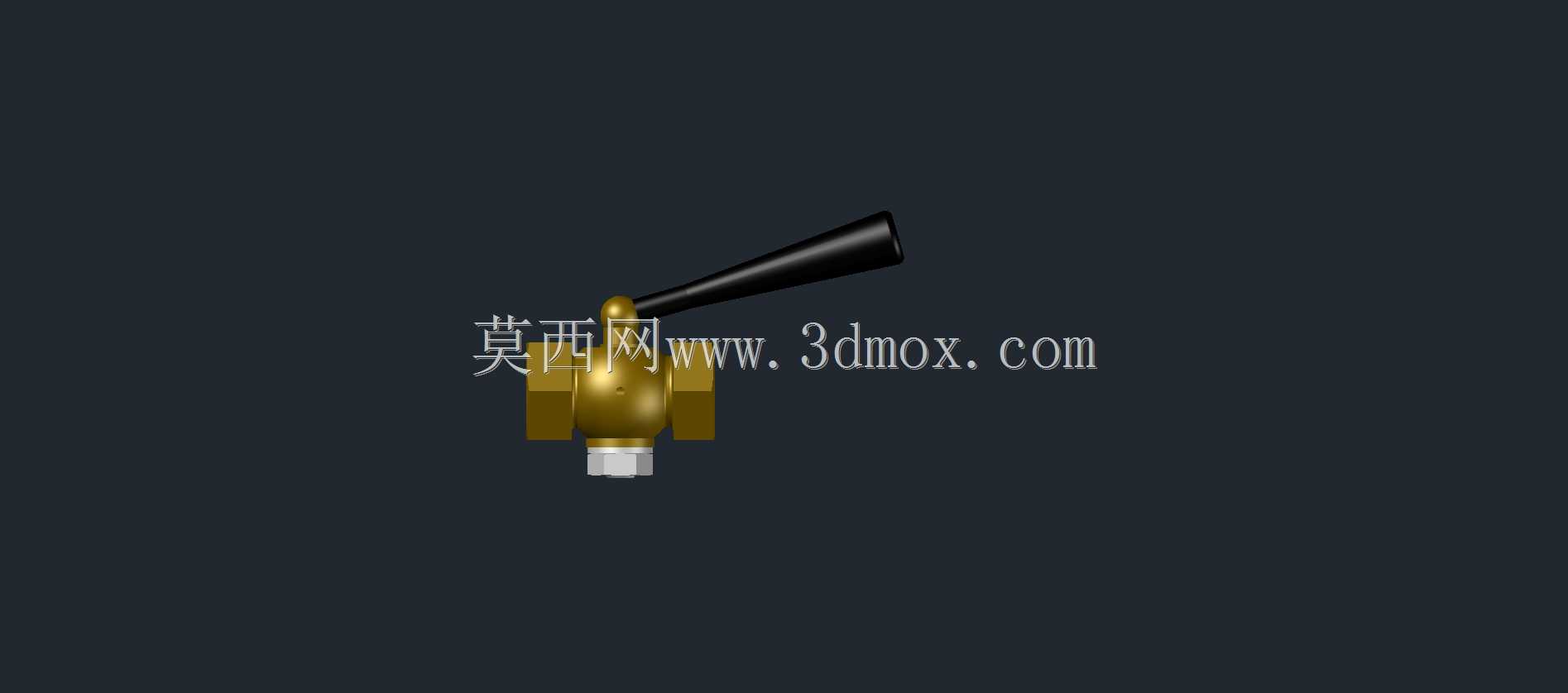

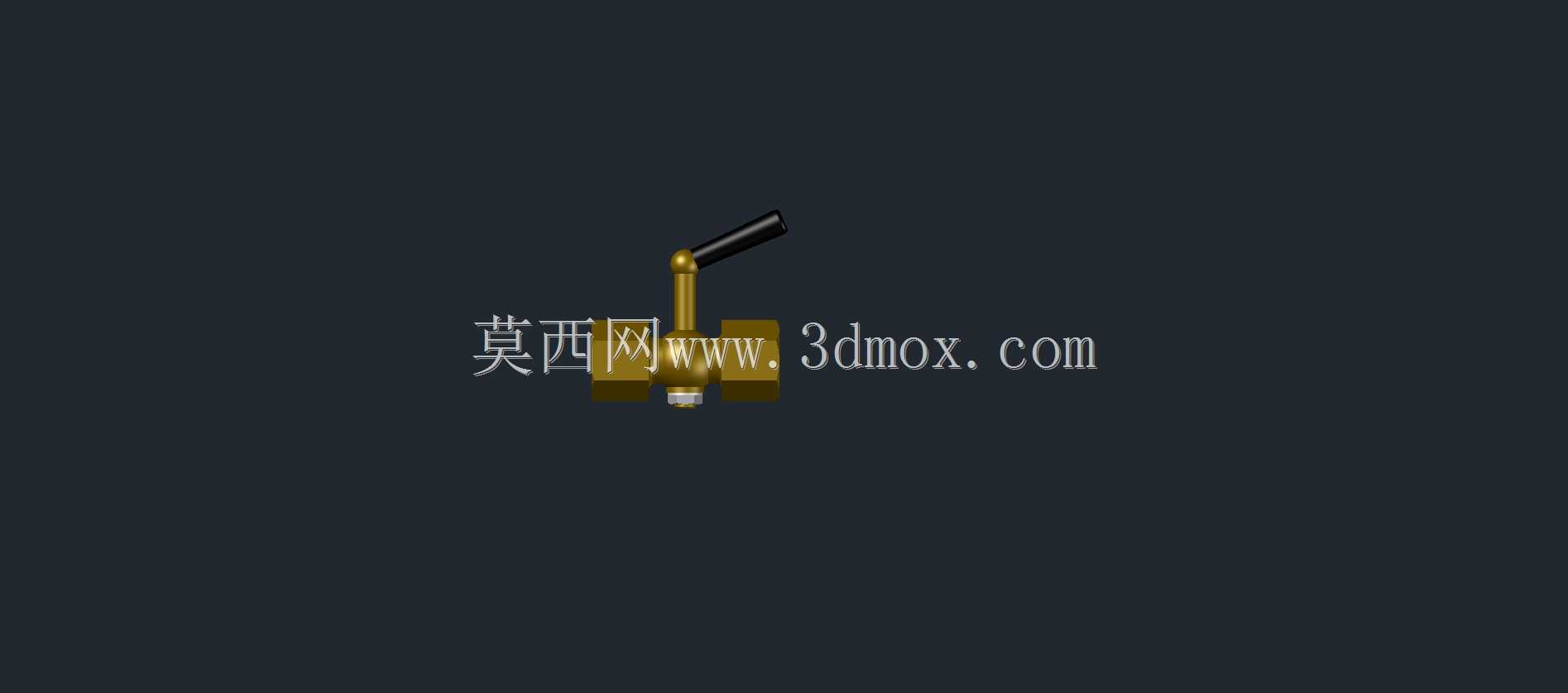

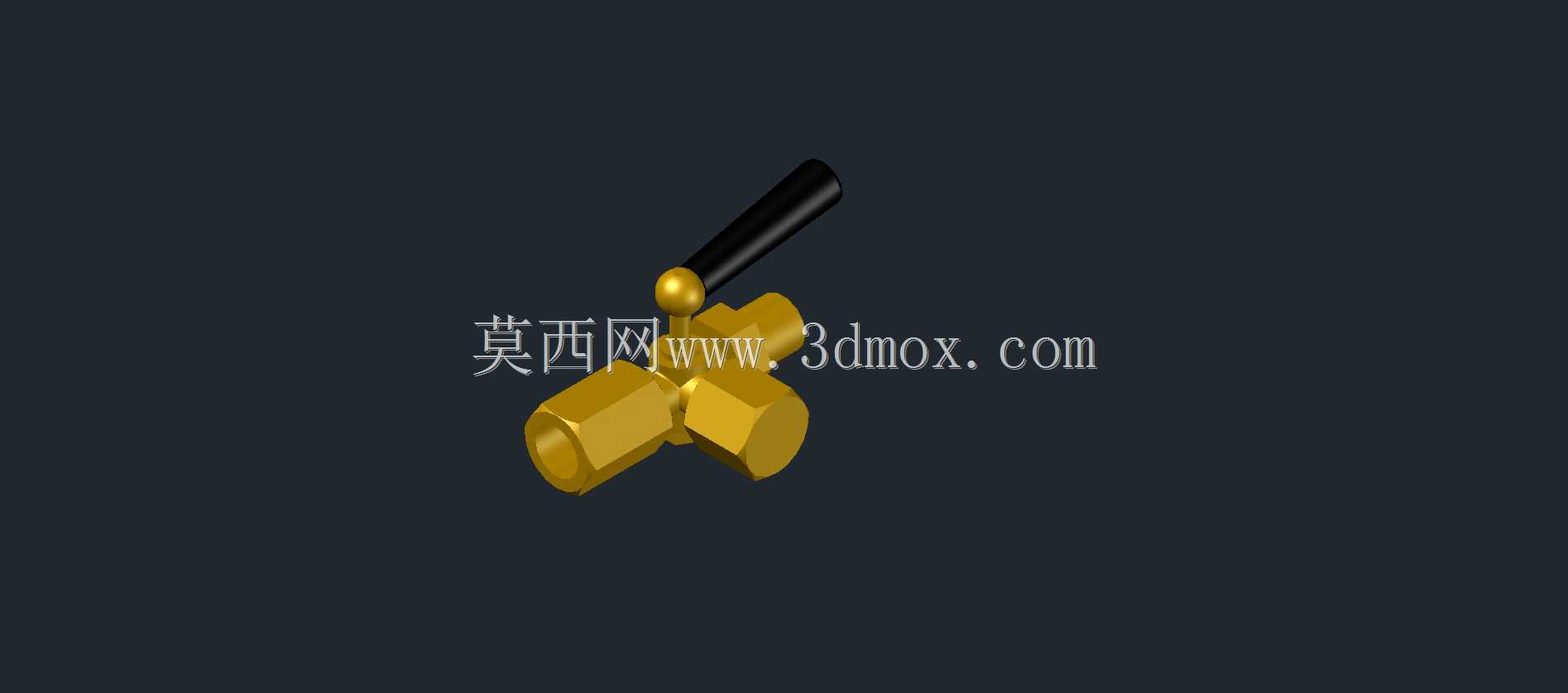

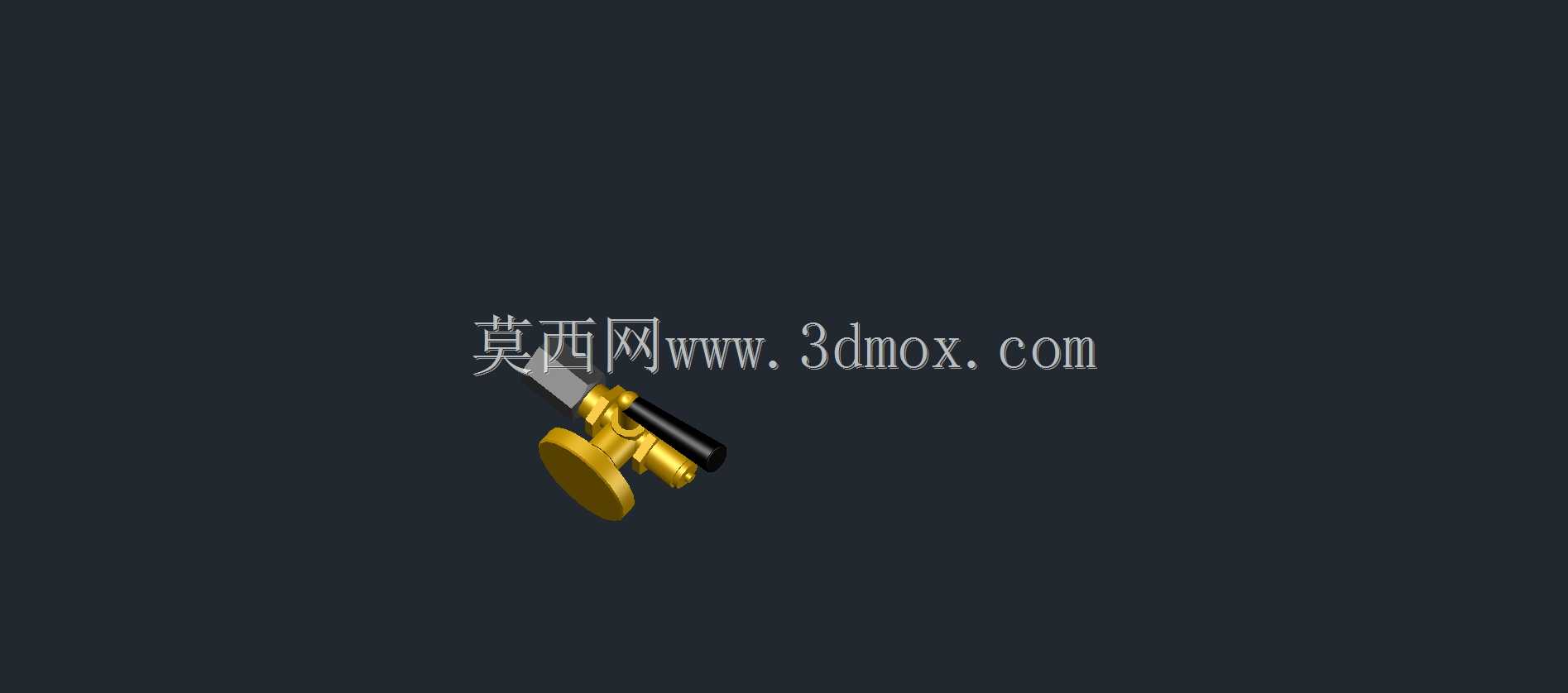

三通压力表旋塞式控制阀结构设计

　　在工业现场的压力检测回路搭建中，压力表配套的切断与切换阀件是保障测压精度、延长仪表寿命的核心配套部件，这款三通旋塞结构的压力表专用阀，主要适配就地安装的弹簧管压力表、压力变送器等测压元件的管路连接需求，常见应用场景覆盖热力站蒸汽管路、压缩空气分配管网、液压试验台测压支路、化工介质取样测压点等需要频繁切换测压通路、进行压力表在线排污或校验的工位。不同于常规两通切断阀，这款三通结构的阀件在设计时预留了三个连通接口，其中两个接口分别对接工艺主管道与压力表取压口，第三个接口可作为泄压口、校验口或者排污口使用，操作人员无需拆卸压力表，仅通过旋转阀杆带动内部旋塞芯转动，就能实现工艺通路与压力表的连通、压力表与泄压口连通完成在线零点校验、或者工艺介质直接通过排污口排出完成管路吹扫等多种工况切换，大幅降低了现场维护的工作量，也避免了频繁拆装压力表带来的密封面损伤、介质泄漏风险。

　　从结构设计逻辑来看，这款阀采用锥形旋塞作为截流元件，旋塞密封面与阀体锥面经过配研处理，依靠旋塞与阀体锥面的紧密贴合实现密封，相比球阀结构，旋塞阀的流道更平滑，在小通径仪表管路中不易积存介质杂质，尤其适配带少量颗粒杂质的水、蒸汽、轻质油品等介质的测压回路，阀杆与手柄采用直连结构，手柄旋转角度与通路状态一一对应，现场操作人员可以通过手柄指向快速判断当前阀位状态，避免误操作引发的压力检测异常。

　　在安装边界设计上，这款阀的接口采用标准管螺纹连接形式，接口尺寸适配常规压力表的M20×1.5或者G1/2标准安装接口，阀体整体采用锻造黄铜材质加工，既满足常规非腐蚀性介质的耐压需求，也控制了阀件整体重量，在密集布置的仪表管排上安装时不会对管路产生额外的偏载应力，阀体的外形轮廓做了倒角处理，安装时扳手夹持面预留了足够的操作空间，即使在狭窄的仪表柜内部也能完成紧固操作，阀杆的密封采用填料函结构，可通过调整填料压盖的压紧力补偿长期使用产生的密封磨损，无需整体更换阀件就能完成密封维护。从功能特性上看，这款阀的额定工作压力适配常规1.6MPa级别的工业测压场景，工作温度范围覆盖-20℃到120℃，完全满足大多数通用工业现场的测压回路需求，旋塞的通孔采用全通径设计，介质通过时的压力损失极小，不会因为阀件的节流作用导致压力表检测值与实际管路压力出现偏差，手柄末端做了加长设计，旋转操作时的力矩更小，即使在带压状态下也能轻松完成阀位切换，不会出现卡涩问题。

　　在实际选型应用中，这类三通旋塞阀通常直接安装在压力表与工艺管道的取压短节之间，不需要额外加装过渡接头，安装时需要注意阀体上标注的介质流向箭头，确保工艺介质从主管道接口进入阀腔，避免反向安装导致排污通路无法正常使用，在用于蒸汽管路测压时，可通过第三个接口定期排放冷凝水，防止冷凝水积聚在压力表弹簧管内影响测量精度，在进行压力表在线校验时，只需要将标准校验表连接到第三个接口，旋转旋塞就能同时让工艺压力接入标准表与被校表，完成在线比对校验，不需要切断工艺管路的运行，大幅提升了现场仪表维护的效率。
