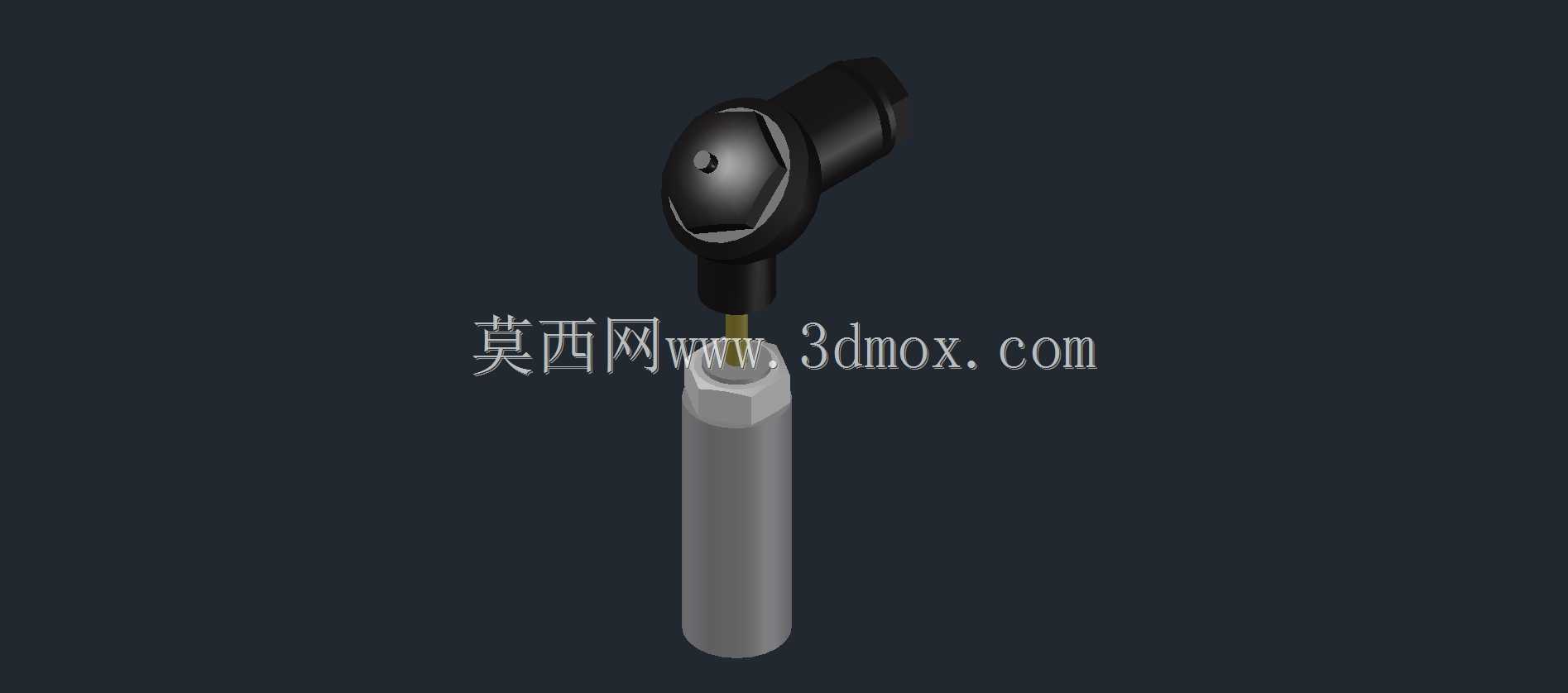

角接式温度变送器结构三维设计

　　在工业流体管路的温度参数采集场景里，这类角接式温度变送部件常被安装在承压管路的侧壁取温口，用来实时获取管内流动介质的实时温度数据，为后续的温控调节、工况监测、联锁保护提供核心的传感信号输入。不同于直插式的轴向安装结构，这款部件采用90度弯折的头部壳体设计，能适配管路周边安装空间局促的场景，避免变送表头与周边管线、支架发生干涉，在紧凑型阀组集成、小型工艺撬装设备的布管设计里，这类结构的适配性优势十分明显。

　　从结构设计逻辑来看，下部的金属探杆是直接接触介质的测温段，探杆根部设计了外螺纹连接段，配套六角锁紧螺母结构，安装时可以直接旋入管路预设的内螺纹取温口，通过螺母端面压紧密封垫片，就能实现承压状态下的密封固定，不需要额外设计焊接法兰结构，能有效降低小口径管路的安装加工成本。探杆的长度设计充分考虑了管路通径的适配范围，探杆插入管路后，端部的感温点能落在管路中心流道区域，避免贴壁测温带来的数值偏差，同时探杆的直径做了优化，既保证足够的结构强度抵御管内介质的冲刷振动，又能减少探杆对流道通流面积的占用，降低管路局部压损。

　　上部弯折的壳体内置信号变送模块，能把探杆前端热电阻采集到的电阻变化信号转换成标准工业电信号输出，壳体的弯折角度让接线端口朝向侧面，现场布线时不需要在探杆轴向预留过长的接线操作空间，接线端子的防护结构能阻挡现场的粉尘、水汽侵入模块腔室，满足常规工业现场的IP防护等级要求。在三维建模过程中，结构细节的还原充分考虑了实际装配的公差配合：六角螺母的对边尺寸、螺纹段的公称直径与螺距都参照常规工业仪表的安装接口标准设计，壳体与探杆的连接段做了圆弧过渡处理，既消除结构应力集中点，也能让部件整体的外形更流畅，避免棱角处积留现场的灰尘与介质残留。

　　安装边界方面，这款部件的探杆轴线与壳体接线端轴线呈90度垂直布局，选型时需要确认管路取温口外侧的径向空间尺寸，预留出壳体弯折段的安装空间，同时要保证接线端周边预留足够的线缆弯曲半径，避免线缆过度弯折导致的线芯断裂。在实际工况应用里，这类温度变送部件常和减压阀、调节阀、截止阀等管路阀门配套安装，在减压工位前后监测介质温度变化，为阀门的开度调节提供温度参数参考，避免介质温度超出密封件、阀芯部件的耐受范围，延长阀门整体的使用寿命。建模时对部件的各个装配拆分面做了清晰的结构区分，探杆、锁紧螺母、变送壳体、接线端盖这些独立装配部件都保留了完整的装配关系，设计人员在做管路整体装配时，可以直接调用该模型完成布管干涉检查，也能基于该模型修改探杆长度、螺纹规格来适配不同通径、不同压力等级的管路安装需求，不需要从零开始搭建基础结构，能有效缩短管路系统的三维设计周期。
