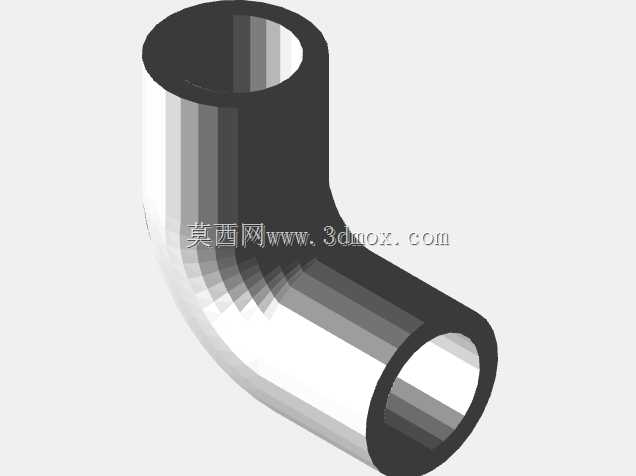

DN15规格PVC材质90度直角弯头结构

　　在民用给排水、小型化工流体输送、家装水路改造以及实验室气路水路布设场景中，小通径90度弯头是改变管路走向最常用的基础配件，这款DN15规格的PVC弯头，适配公称通径15mm的PVC管路，是家装进水支路、设备冷却水细管路、小型气动回路转角处的核心连接件。从实际工程使用角度看，这类弯头的设计首先要兼顾流阻控制与结构强度，90度转角的内壁做了平滑圆弧过渡，没有直角突变的结构，能最大程度降低流体经过转角时的紊流产生，减少管路压损，避免水流经过时产生明显的震动与噪音，同时也能降低杂质在转角处淤积的概率，适配清水、低浓度腐蚀性流体等多种介质的输送需求。

　　外形上采用等径直通转角设计，两端的承插接口尺寸严格匹配对应规格PVC管材的外径，安装边界清晰，不需要额外做变径处理，直接涂覆专用粘接剂后插入管材即可完成固定，接口处的壁厚做了局部加厚处理，能承受管路额定工作压力下的轴向拉力与径向应力，避免长期使用过程中接口处出现开裂、渗漏的问题。建模过程中需要重点把控几个核心尺寸：首先是两端承插口的深度与内径公差，要保证和标准管材的配合间隙控制在粘接工艺允许的范围内，过松会导致粘接强度不足，过紧则会造成安装困难甚至撑裂接口；其次是转角处的弯曲半径，既不能过小导致流阻陡增，也不能过大造成安装空间的浪费，DN15规格的弯头弯曲半径通常控制在1.5倍通径左右，兼顾流阻性能与紧凑的外形尺寸；另外外壁的厚度要均匀，避免注塑成型过程中出现缩痕、应力集中的问题，转角外侧的壁厚适当加厚，抵消流体压力对外侧壁的冲击载荷。

　　这类小通径PVC弯头在实际选型时，除了通径匹配，还要确认工作压力等级与管路系统的设计压力匹配，安装时要保证两端连接的管材轴线与弯头接口轴线重合，避免强行对口造成的内应力，长期使用过程中也要避免靠近高温热源，防止PVC材质受热变形影响密封性能。从三维建模的角度出发，这类标准件的建模需要严格遵循行业尺寸规范，保证模型的装配干涉检查有效性，能直接导入管路装配体中完成整体布局验证，不需要额外调整尺寸即可用于工程出图、装配模拟以及3D打印样件验证。
