楼宇供水多户水表组集成管路结构

　　这套集成式水表组结构，主要面向多层民用住宅、商用楼宇的集中供水计量场景，是建筑给排水系统中实现分户水流量计量、支路管控的核心集成组件。在实际项目应用中，这类集成结构替代了传统零散安装的单户水表排布方式，能够在管道井、设备层的有限安装空间内，完成多户供水支路的统一排布，大幅压缩管路占用的竖向与横向空间，同时减少现场管路焊接、套丝的作业量，降低施工阶段的渗漏风险。

　　从功能设计上，整套结构将进水总管路、分户支管、水表安装位、控制阀门、连接辅件做了一体化整合，每一条支路对应独立的计量单元，进水端通过共用的汇流干管分配水流，各支路独立配置控制截门，可在单户维修、水表校验时单独切断对应支路供水，不影响其他住户的正常用水，适配常规市政供水的压力工况，满足日常冷水输送的计量需求。设计阶段首先要明确安装边界的尺寸约束，这类集成组件通常适配标准管道井的预留安装宽度，整体排布采用横向一字型布局，干管沿水平方向布置，各水表支路沿干管轴向等距排布，支路间距预留足够的水表读数、阀门操作空间，避免相邻部件操作干涉；各连接接口的尺寸匹配常规家装供水管径，进水干管口径根据覆盖户数对应的设计流量计算确定，支路接口统一采用标准管螺纹连接，兼容市面主流的旋翼式水表安装尺寸，无需额外定制转接配件。

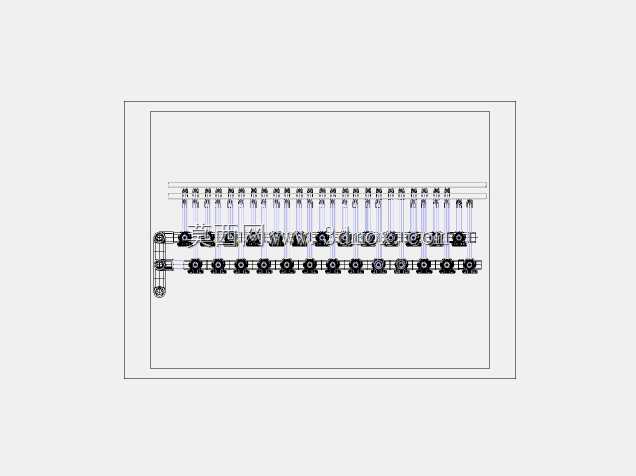

　　外形结构上，整套组件做了规整化排布，所有水表朝向一致，阀门操作手柄统一朝向操作侧，方便后期运维人员抄表、开关阀门；连接管路的走向尽量减少弯头数量，降低管路沿程阻力损失，避免供水压力出现不必要的衰减。在建模过程中，所有管路接口的同轴度、密封面的贴合尺寸都做了精准还原，各部件的装配间隙符合给排水管路安装的施工规范，既可以作为预制装配式水表组的加工参考，也能直接用于建筑给排水BIM模型的管线综合排布，提前预判安装阶段与其他管线、建筑结构的碰撞问题，减少现场施工的返工量。

　　这类集成水表组相比现场散拼的安装方式，预制化程度更高，管路布局更规整，后期运维的可达性更好，是当前住宅供水系统集中计量段的主流应用形式，设计时需要兼顾安装空间限制、水力工况要求、后期运维便利性三个核心维度，确保结构在全使用周期内的可靠性。
