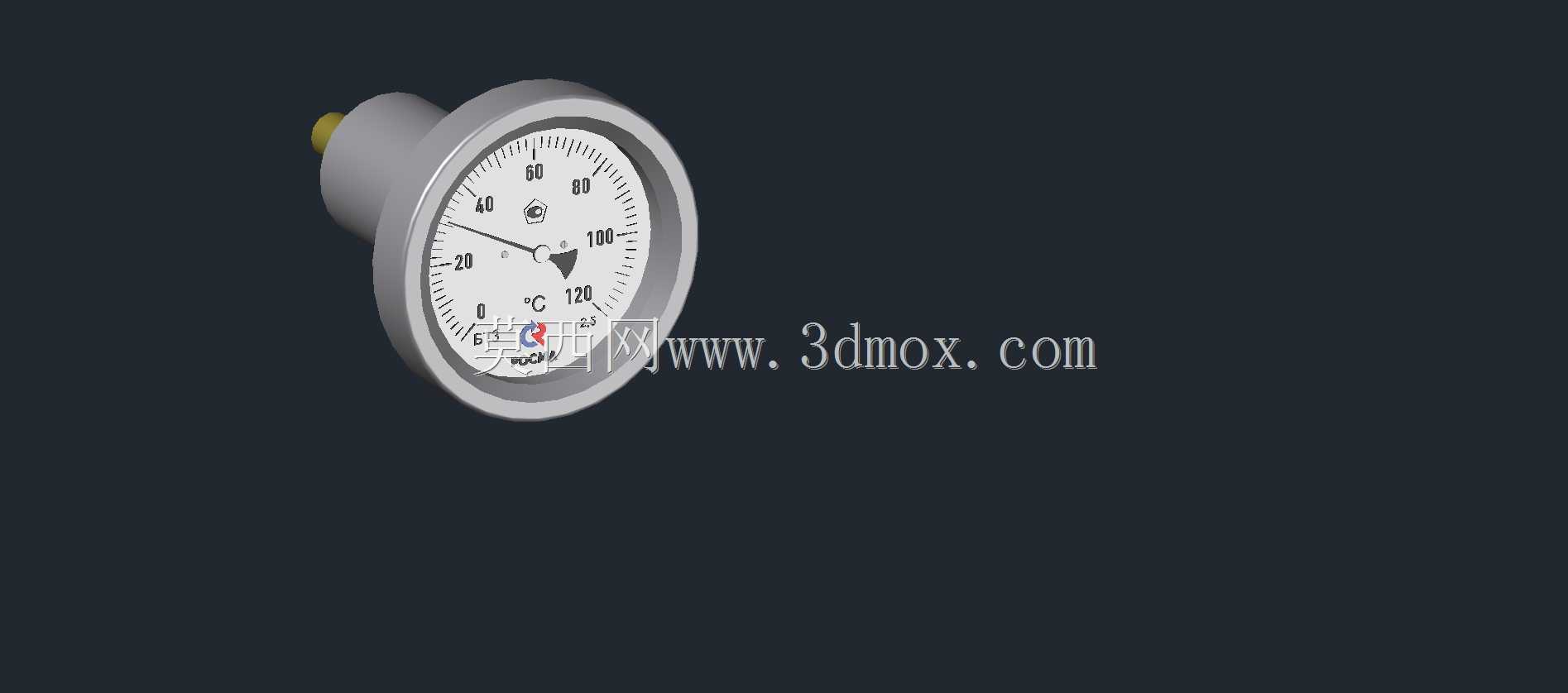

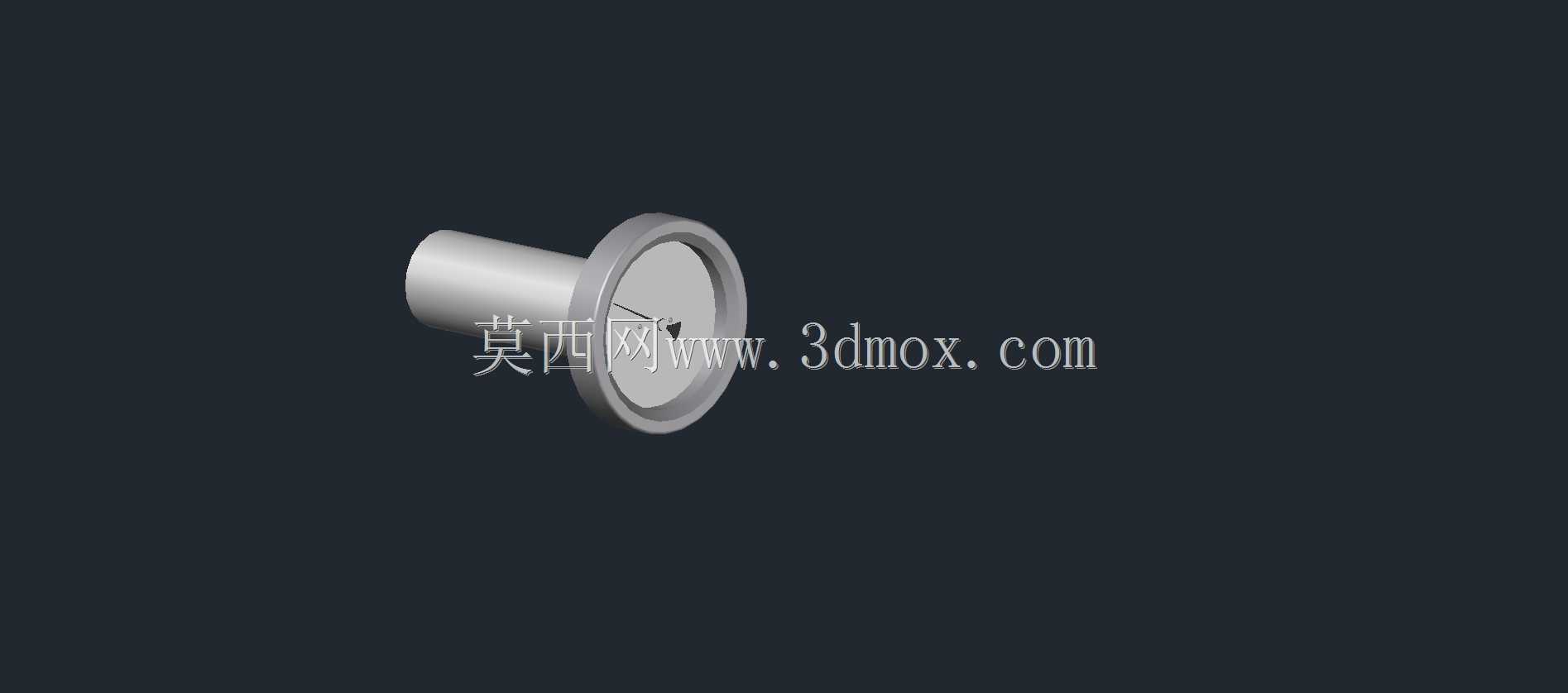

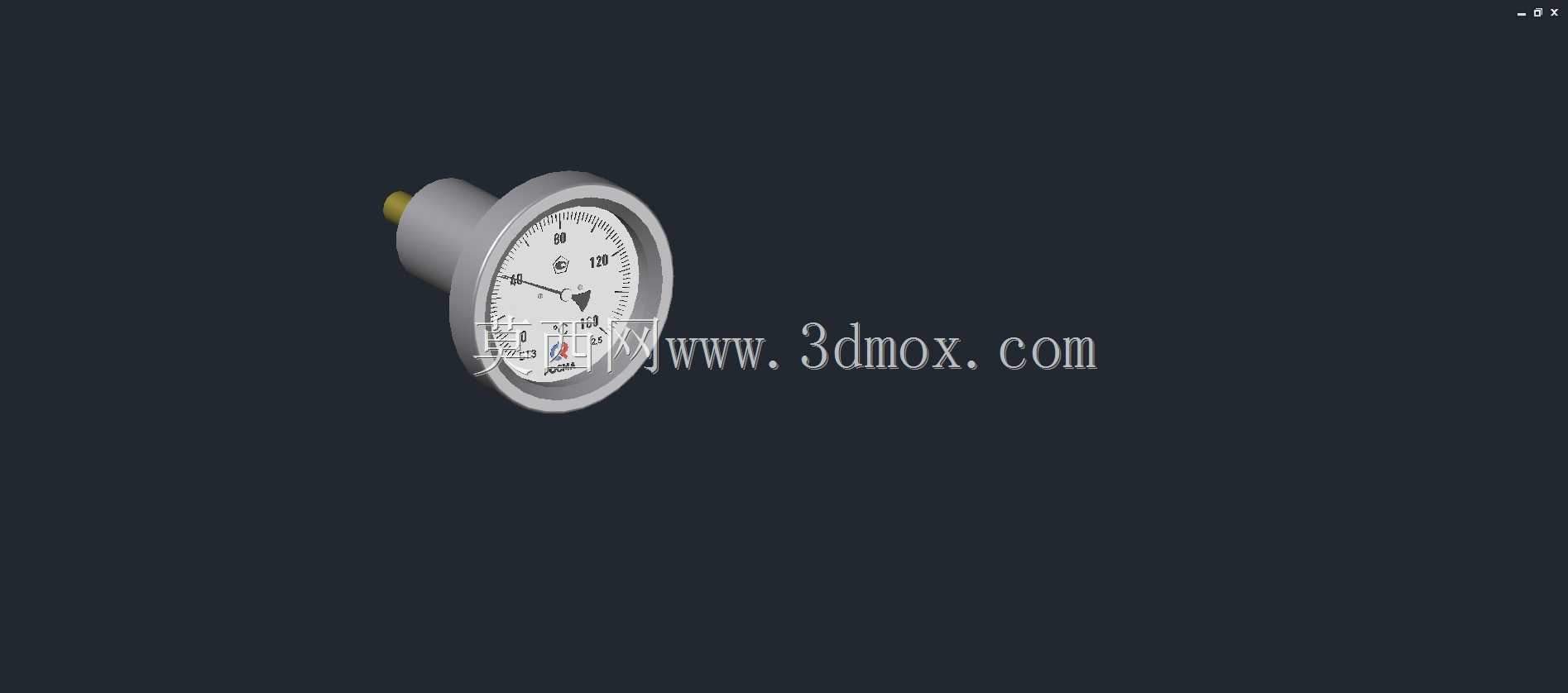

轴向连接式双金属温度检测元件结构

　　这款双金属测温元件的三维结构，完全围绕工业现场管道、小型工艺罐体的就地测温需求搭建，建模时优先还原了现场安装的实际边界约束，没有做脱离工程实际的美化处理。从应用场景来看，这类轴向安装的测温元件大量用在暖通换热机组、小型工艺支管、设备润滑油路、民用供热管网的就地温度指示场景，不需要外接电源，依靠感温元件的形变直接驱动表盘指针转动，运维人员巡检时站在管道旁就能直接读取介质温度，不需要额外携带检测工具，也不存在信号传输中断的问题。

　　设计思路上，整个结构拆分为感温探杆、连接法兰、表盘壳体、指针传动组件四个核心部分，建模时特意保留了探杆与连接基座的过渡圆角，这个细节是实际生产中为了避免焊接应力集中做的结构处理，很多同类模型会忽略这个工艺细节，导致导出的工程图无法直接用于加工参考。探杆的插入深度按照常规DN25到DN50管道的测温要求设置，安装时探杆端部需要到达管道中心流道区域，才能准确测量介质真实温度，避免管壁温度带来的测量偏差，连接法兰的螺栓孔位、密封面尺寸完全匹配常规仪表安装的通用标准，不需要额外做转接件就能直接装在现有管道的仪表接头上。

　　功能特性层面，表盘的视窗做了略微突出的密封边结构，对应实际产品的防尘防水密封设计，能适应车间、户外管网等多尘、易溅水的使用环境，指针的转动轴与探杆内部的双金属感温片做了同轴约束，还原了实际产品的传动路径，建模时没有省略内部的传动连接结构，方便结构设计人员参考其传动原理做定制化改型。安装边界上，整个元件突出管道外壁的尺寸控制在常规仪表安装的预留空间范围内，不会和周边的管道保温层、 adjacent阀门操作手柄产生干涉，探杆的外径尺寸匹配常规仪表安装的内螺纹接头内径，不需要扩孔就能完成安装。对于做工业管道设计、设备成套的工程师来说，这个模型可以直接导入装配体做布局校验，核对测温点的安装空间是否充足，也能参考其结构细节做特殊工况下的测温元件改型设计，比如加长探杆、更换连接方式的定制化设计，都能在这个基础结构上快速调整。
