7.5英寸法兰式手动蝶阀结构设计

　　这款7.5英寸通径的法兰式蝶阀，主要面向中低压通风、给排水及弱腐蚀性流体输送管路场景使用，在暖通空调管网、工厂工艺排风系统、中小型水处理管路中都能见到这类结构的身影，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用的轴向空间更小，尤其适合管路排布紧凑、安装操作空间受限的工况。从结构设计来看，该蝶阀采用上下双法兰连接形式，法兰盘上预留均匀分布的螺栓过孔，安装时可直接与管路端的配对法兰通过螺栓紧固，密封面贴合后可保证管路连接的密封性，无需额外焊接适配，拆装维护的便利性更高。阀板采用圆筒式直通流道设计，全开状态下阀板与管路轴线平行，流道阻力系数远小于同规格的截止类阀门，介质流经时的压损更小，可降低管路输送的动力损耗。

　　驱动部分采用外置杠杆式手柄结构，手柄与阀杆直接联动，通过扳动手柄即可带动阀板绕轴线旋转90度完成全开全关动作，手柄上可配套设置定位卡槽，可将阀板固定在不同开度位置，实现管路流量的粗略调节，无需额外配置执行器即可完成手动操作，适合不需要频繁自动调节、仅需就地开关或手动调流的管路节点。设计过程中优先考虑了安装边界的适配性，阀体整体为同轴圆筒结构，上下法兰的外径、螺栓孔中心距均匹配对应通径的管路法兰标准，安装时无需额外调整管路同轴度，只要保证两端法兰密封面平行即可完成装配；阀杆的伸出位置设置在阀体侧部，手柄操作的回转半径避开了法兰螺栓的安装空间，现场安装完成后无需额外预留过大的操作空间，日常开关操作时不会与周边管路、支架产生干涉。

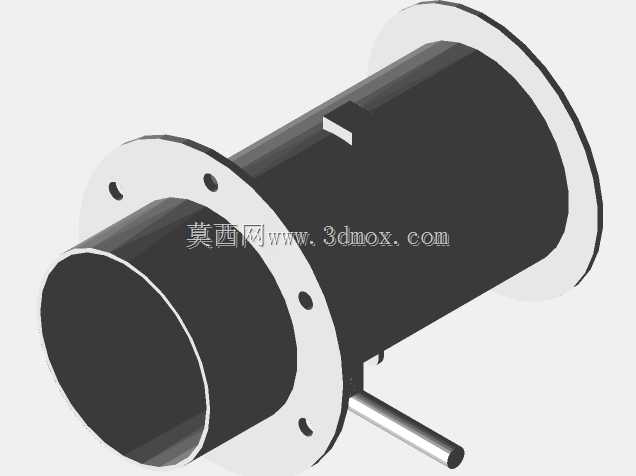

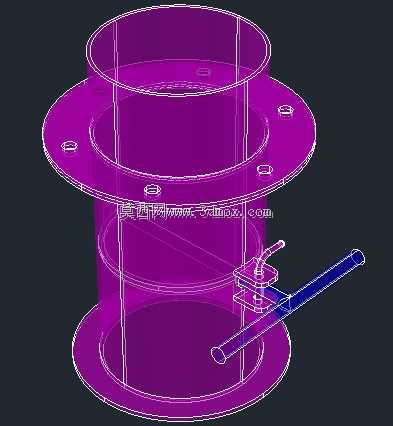

　　从结构细节来看，阀板与阀体之间的密封面采用周向贴合设计，关闭状态下阀板旋转至与管路轴线垂直位置，密封面均匀压紧可阻断介质流通，针对通风类工况可采用软质密封材质，兼顾密封性与启闭的顺畅度，避免阀板卡滞。这类蝶阀的结构没有复杂的内腔流道，三维建模过程中可通过回转、拉伸切除等基础特征完成主体结构搭建，法兰螺栓孔采用圆周阵列特征生成，阀杆与手柄的联动部分通过同轴配合关系装配，建模时可直接验证手柄回转过程中与阀体、法兰的干涉情况，提前调整手柄长度与安装角度，避免实际生产装配后出现操作卡滞的问题。

　　在实际选型应用中，这类手动蝶阀通常作为管路的分段切断阀使用，相比电动、气动驱动的蝶阀成本更低，结构更简单，故障点更少，适合对自动化程度要求不高的管路系统，日常维护仅需检查阀杆密封处的渗漏情况、手柄定位的可靠性即可，维护成本远低于其他结构的切断阀门。
