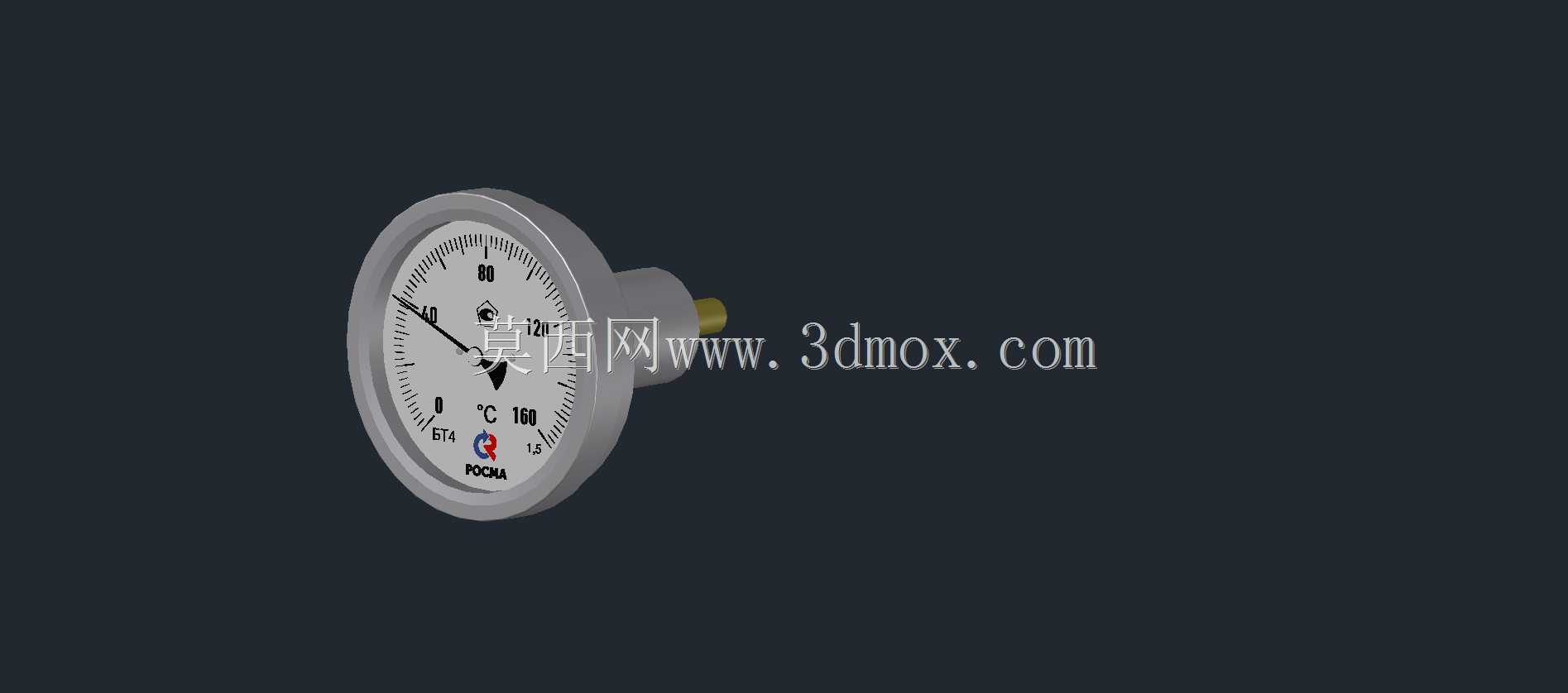

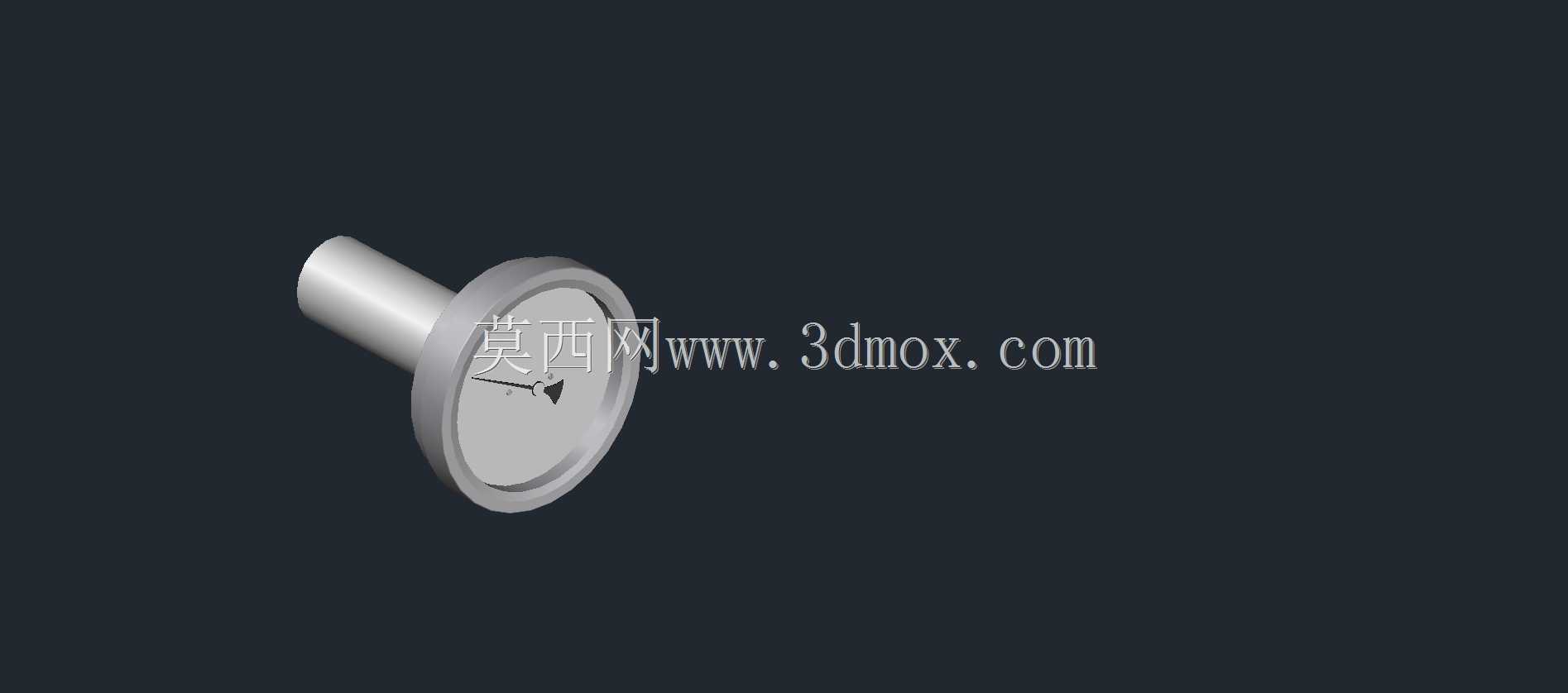

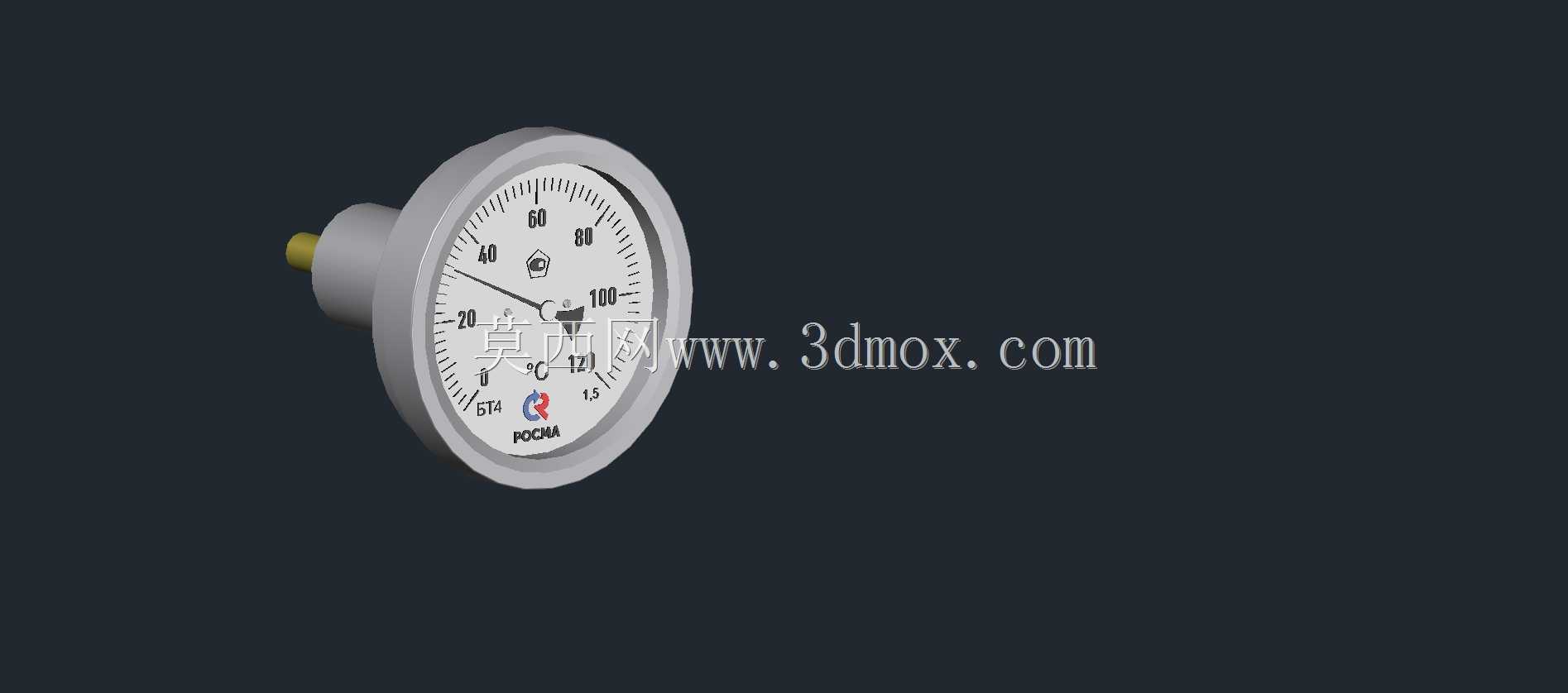

径向安装型双金属温度检测仪表结构

　　这款径向安装的双金属测温仪表，核心依托不同热膨胀系数金属叠片受热形变的原理实现温度指示，在工业现场的管路、罐体测温场景中应用极广，从暖通换热系统、石油化工工艺管线到食品加工的灭菌设备、中小型锅炉的水温监测点位，都能见到这类结构的测温元件。不同于电接点式温度传感器需要配套供电与信号传输线路，纯机械结构的双金属温度计无需外接电源，依靠金属形变带动表盘指针偏转即可直接读数，在防爆要求高、布线不便的现场工况下有着不可替代的使用优势。

　　从结构设计逻辑来看，这款产品采用径向探杆布局，探杆轴线与表盘平面平行，安装时探杆垂直插入被测介质腔体，表盘正对操作人员观测方向，无需额外调整观测角度，适合安装在垂直走向的工艺管段上，避免轴向安装型温度计表盘朝上容易积灰、落液影响读数的问题。探杆部分采用密封式金属护套结构，既可以保护内部的双金属感温元件不受被测介质腐蚀、冲刷，也能保证热量快速传导至感温元件，降低测温响应滞后。表盘部分采用卷边压合的密封结构，配合透明表蒙可以阻挡现场的粉尘、水汽侵入表盘内部，避免指针卡涩、刻度锈蚀，适配多数工业现场的多尘、潮湿环境。

　　从安装边界来看，这类径向双金属温度计的安装接口通常采用标准管螺纹，探杆插入深度需要根据被测管路的通径匹配，保证探杆前端处于管路介质流道的中心区域，避免贴壁导致测温数值偏低；表盘的外径尺寸适配常规的仪表安装开孔间距，安装时需要预留足够的手部操作空间，方便后期运维人员进行零点校准与表盘拆卸检修。在建模过程中，需要重点还原探杆与表壳的连接过渡结构、表盘刻度的布局比例、指针的安装位置，同时要注意探杆的同轴度公差，保证安装后探杆不会与安装座发生干涉，表壳的边缘圆角处理也要符合实际产品的冲压成型特征，避免出现尖锐棱角不符合工业仪表安全设计要求的问题。

　　这类测温仪表的结构虽然不复杂，但细节处的尺寸匹配直接影响后期安装适配性，比如连接螺纹的有效长度、表壳的外圆直径、探杆的外径公差，都是选型与建模过程中需要重点核对的参数，稍有偏差就可能导致现场安装时无法拧入安装座，或者探杆过长顶到管路对壁造成损坏。
