蒸汽用电动减压阀结构设计

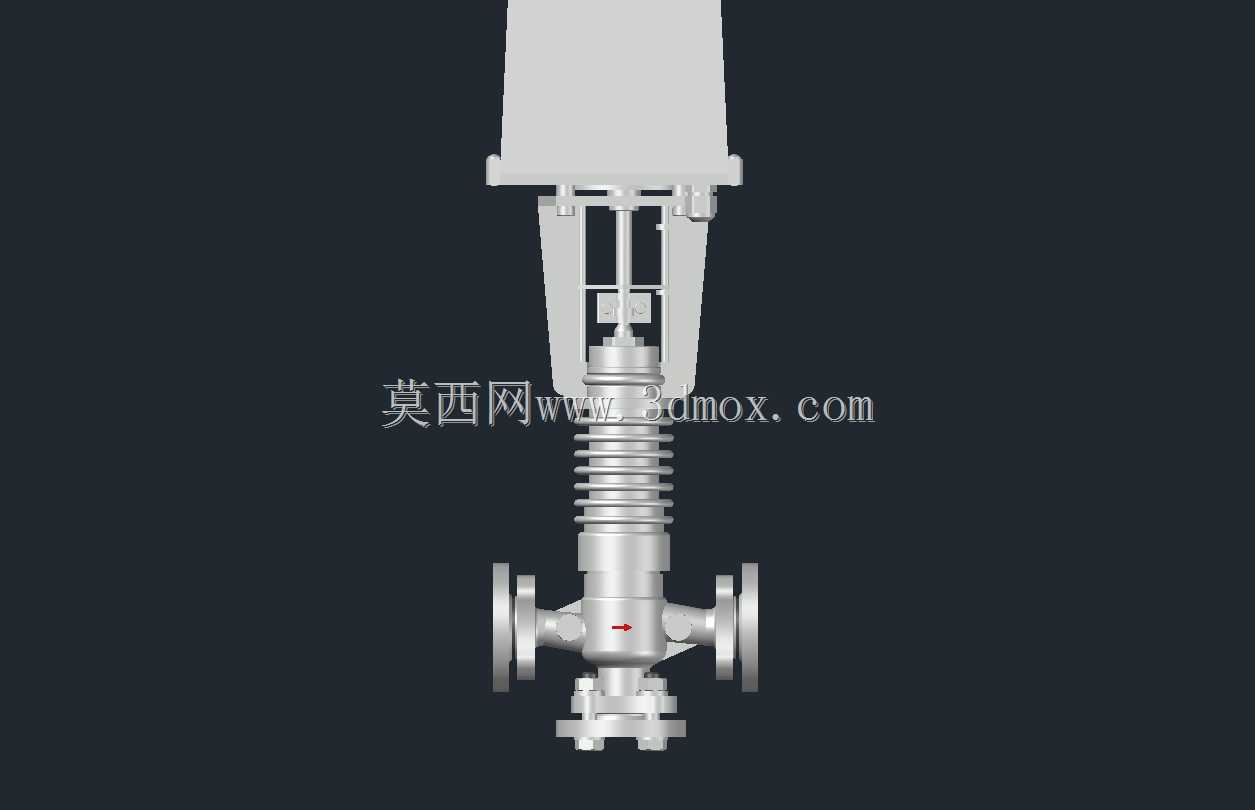

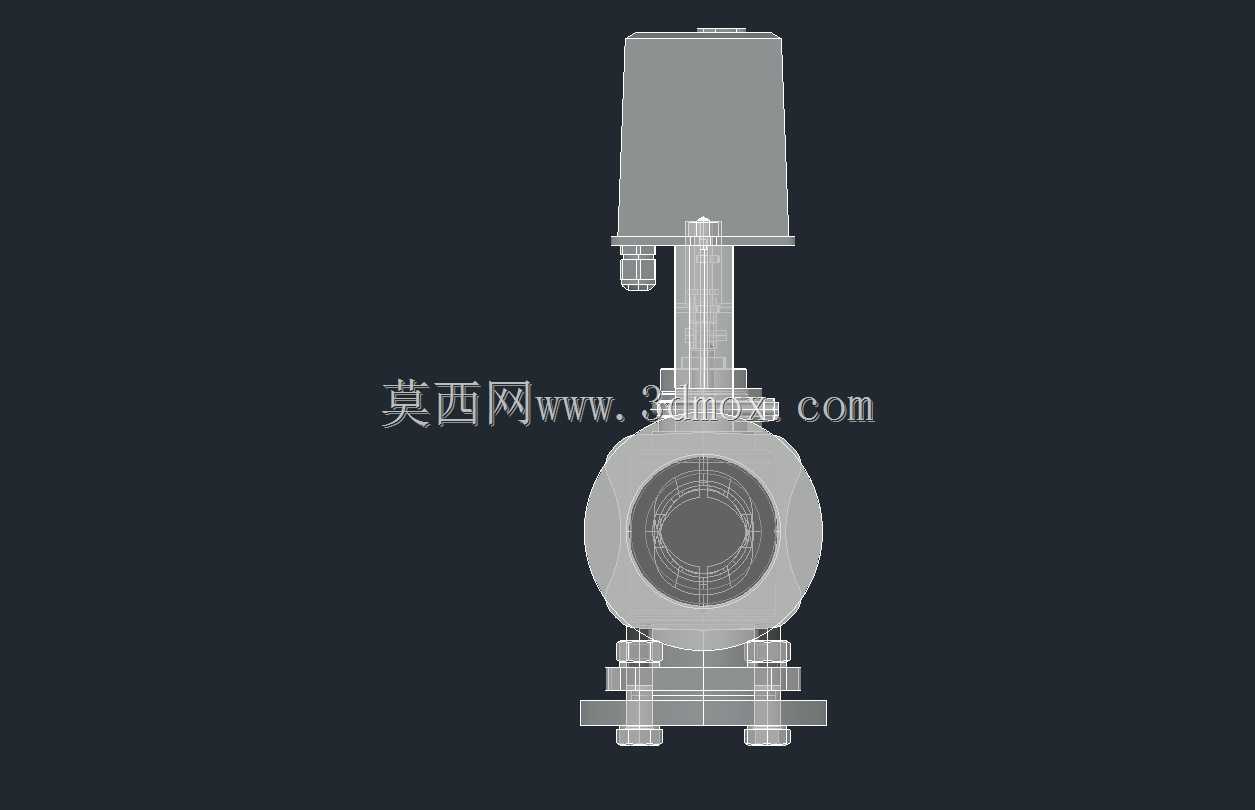

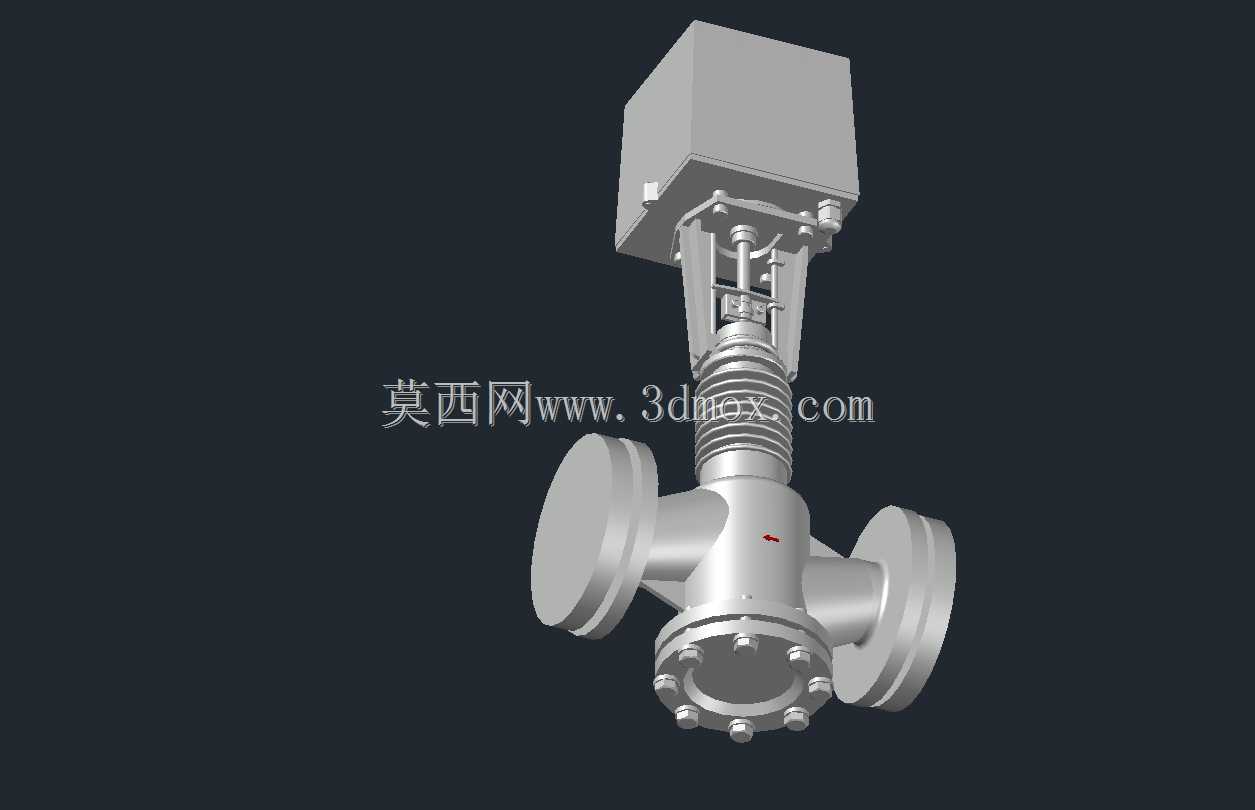

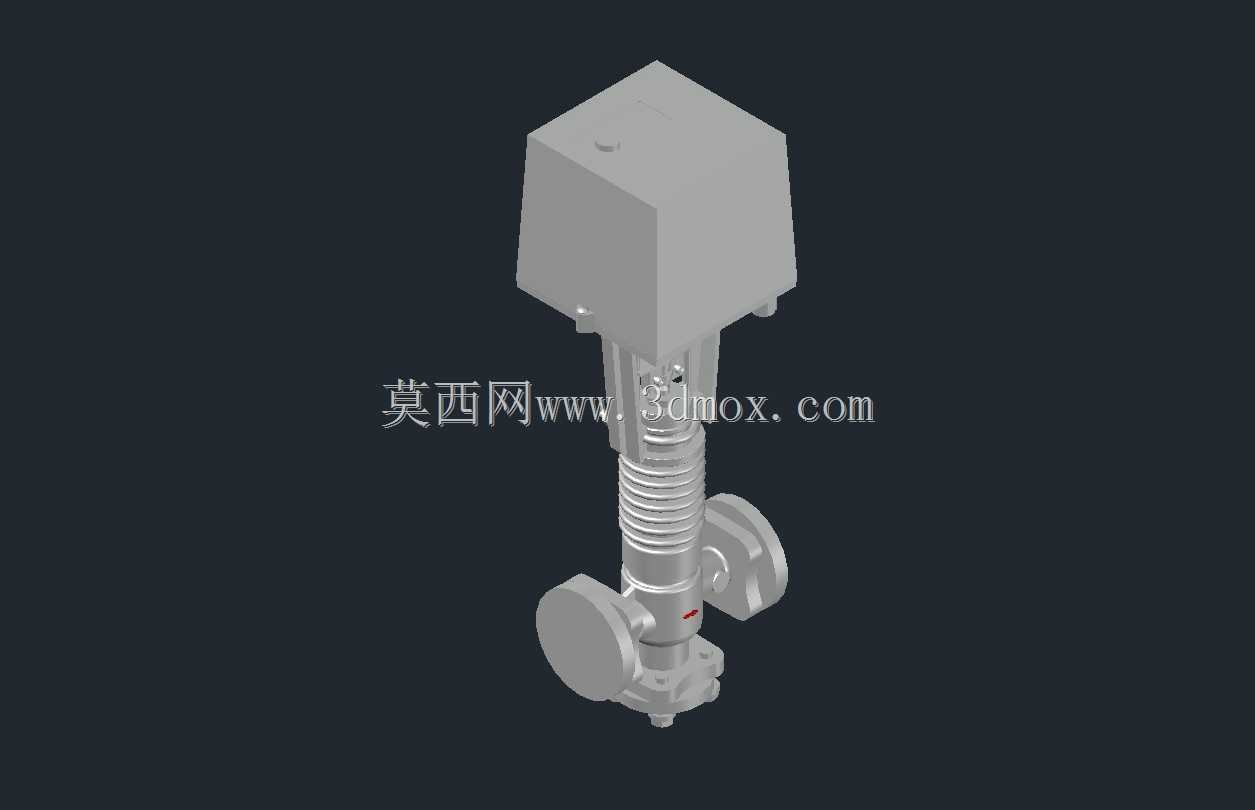

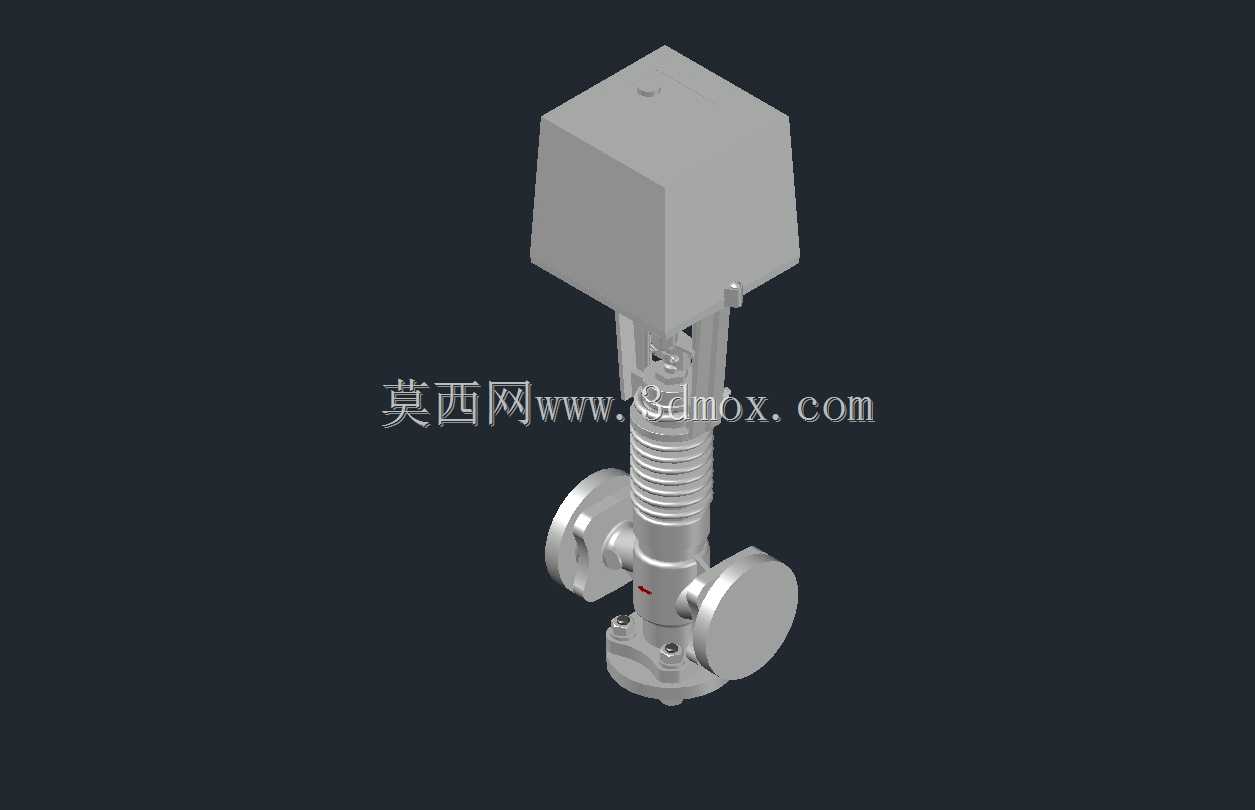

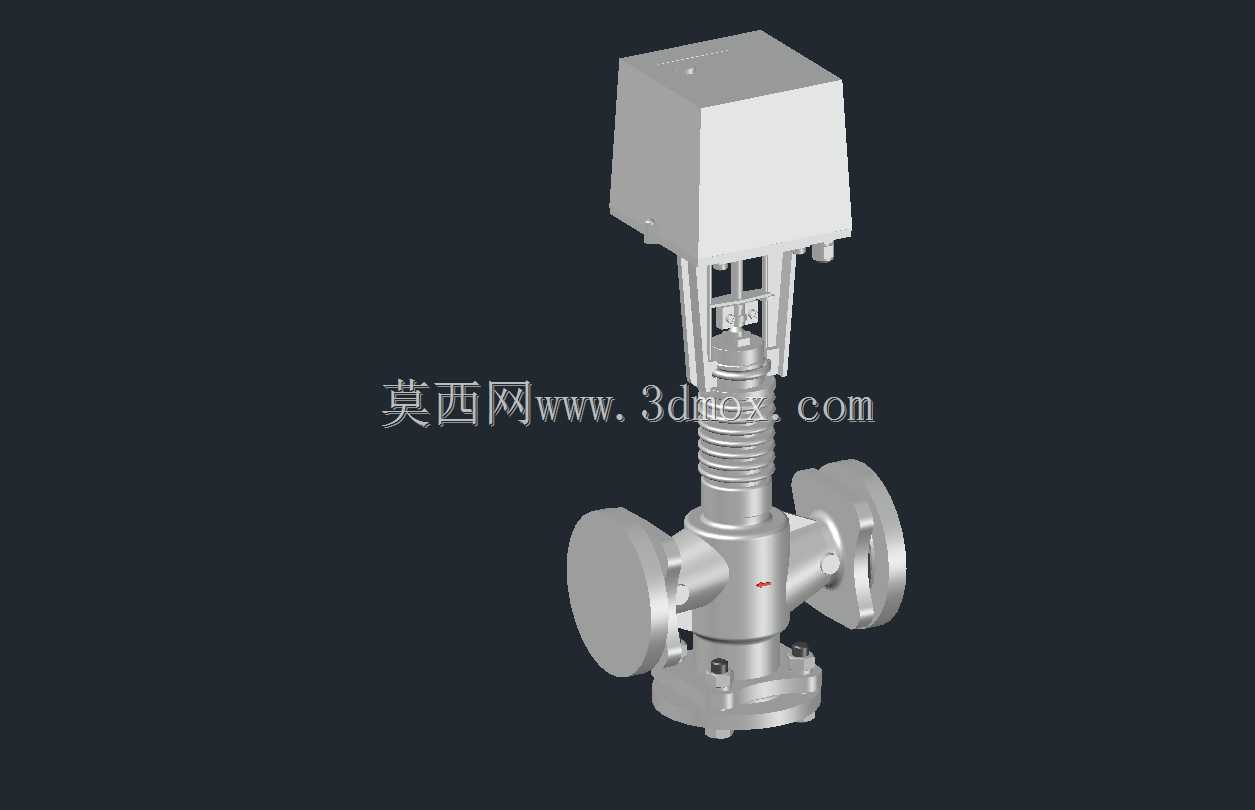

　　这款电动驱动的蒸汽减压阀，主要面向饱和蒸汽、过热蒸汽输送管路的压力调控场景，在化工生产供热管线、食品加工蒸汽灭菌系统、集中供热换热站、工业锅炉配套输汽支路中都有广泛适配空间，核心作用是将上游较高的蒸汽输入压力稳定削减至下游工艺所需的设定压力值，避免下游管路、用汽设备因压力超差出现密封失效、设备损坏或者工艺参数不达标的问题。从结构设计逻辑来看，上部的电动执行机构通过阀杆直连下部的阀芯组件，中间设置的波纹管密封结构能够完全隔绝蒸汽介质沿阀杆的外泄漏路径，相比传统填料密封结构，在高温蒸汽工况下的长期密封可靠性更优，也减少了日常运维中填料压紧、更换的维护工作量。

　　阀体采用法兰连接结构，适配DN15到DN150的常规工业蒸汽管路通径范围，设计时充分考虑了管路安装的边界尺寸，执行机构上部预留了足够的接线与手动操作空间，阀体两端法兰的连接尺寸符合通用管路法兰标准，能够直接匹配同压力等级的现有管路法兰，不需要额外制作过渡连接件。阀芯采用节流调压结构，配合执行机构的行程控制，能够根据下游压力反馈实时调整阀芯开度，在蒸汽流量波动的工况下也能维持下游压力的稳定，阀体内腔的流道做了平滑过渡处理，能够减少蒸汽流经时的压损与湍流振动，降低长期运行时的管路噪音与冲蚀磨损。

　　建模过程中对执行机构与阀体的连接同轴度做了严格的尺寸约束，阀杆的行程范围与阀芯的节流面开度做了对应匹配，所有配合面的尺寸公差都按照实际工业阀门的装配要求设置，既能够直观展示阀门的整体装配关系，也可以直接用于管路布置时的空间干涉校验，帮助设计人员在管线设计阶段提前确认阀门安装所需的操作空间、检修预留距离，避免后期施工时出现空间不足无法安装或者维护操作困难的问题。
