卷材连续裁切送料开卷机构设计

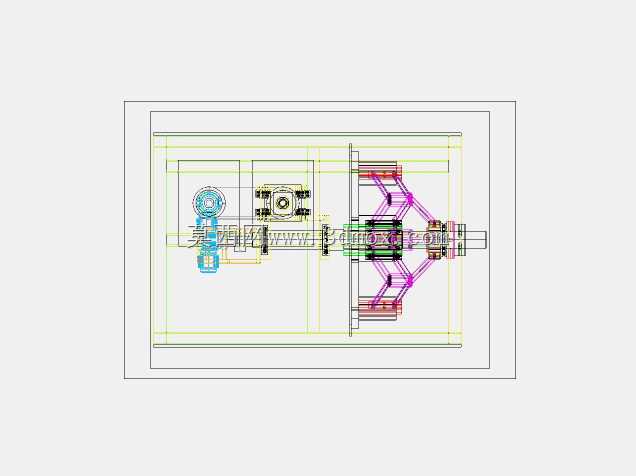

　　这套开卷送料机构主要面向钣金卷材连续裁切生产线的前端工序，适配成卷金属带材的自动放卷、导向与定距送料需求，在五金冲压、钣金落料、卷材分切等批量加工场景中，承担着衔接料卷存储与后端裁切成型的核心作用，能够替代传统人工托举送料的作业模式，大幅降低带材送进过程中的偏摆、褶皱问题，提升连续裁切的尺寸一致性。从结构布局来看，整套机构采用卧式安装的排布逻辑，核心支撑框架采用型钢焊接后加工安装基准面，保证各辊系的同轴度与平行度公差控制在0.1mm/m以内，避免带材运行过程中出现跑偏刮边的问题。

　　动力端采用减速电机配合摩擦阻尼结构实现放卷张力的自适应调节，当后端送料辊牵引带材前进时，放卷轴的阻尼块会根据带材张紧程度自动调整阻力矩，既不会因为阻力过大导致带材拉伸变形，也不会因为阻力过小造成料卷松垮散带。导向段设置了多组可调式限位挡辊，挡辊的轴向位置可以根据带材的实际宽度进行手动调节，适配不同幅宽的卷材加工需求，挡辊表面包覆聚氨酯耐磨层，避免金属带材表面在导向过程中出现划伤压痕。送料段采用夹送辊结构，上下辊之间的压紧力可以通过侧边的调节螺杆进行微调，保证不同厚度的带材都能获得足够的牵引摩擦力，同时不会因为压紧力过大导致带材表面出现压印。

　　整套机构的安装基准面预留了标准的地脚螺栓孔位，与后端裁切设备的对接面设置了定位销孔，能够快速完成产线的拼接对位，安装边界的宽度方向预留了200mm的操作维护空间，方便日常更换料卷、清理辊面杂物以及检修阻尼结构。设计过程中针对料卷的最大承重做了受力校核，放卷轴的轴径选用40Cr调质处理，能够承载最大1.2t的料卷重量，满足常规钣金卷材的批量加工需求，各转动部位均采用密封式深沟球轴承，适配车间多粉尘的加工环境，延长日常维护周期。

　　在实际投产使用中，这套机构能够适配0.5-3mm厚度的冷轧钢卷、镀锌钢卷以及铝合金卷材的开卷送料，送进速度可以根据后端裁切设备的节拍在0-15m/min范围内无级调整，有效解决了人工送料过程中送进距离不准、带材偏移导致的裁切废品率高的问题，同时降低了操作人员的劳动强度，避免人工托举重型料卷过程中存在的安全隐患。结构上还预留了张力检测传感器的安装位，后续如果需要升级自动化产线，可以直接加装传感器实现张力的闭环控制，不需要对主体框架进行二次加工改造成。
