减压阀内置红色弹性密封挡片结构设计

　　这款减压阀内置的红色弹性挡片，是阀组压力调节回路里的核心密封承压元件，日常在工业流体输送管网、楼宇供水调压支路、小型气动控制回路里都能见到这类结构的身影。从实际工况适配角度看，这类挡片主要承担阀腔内部高低压腔的动态密封作用，当阀后压力出现波动时，挡片会随介质压力产生微量弹性形变，配合阀杆的位移调整过流截面的开度，把下游压力稳定在设定区间内，避免压力骤升冲击下游管路与终端用气用水设备。

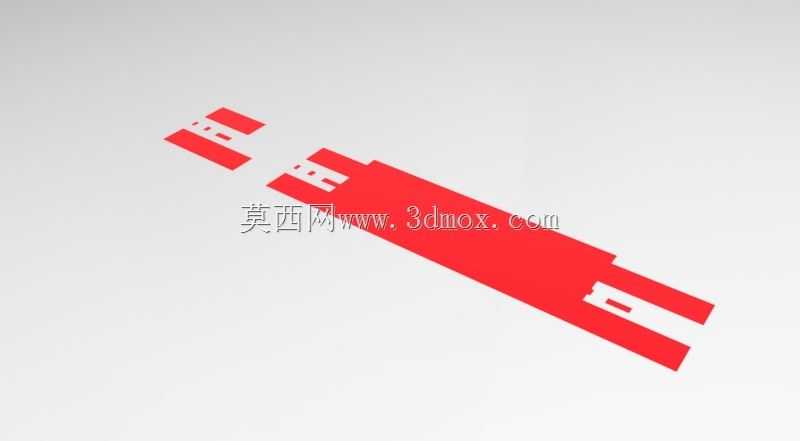

　　设计这类挡片的时候，首先要考虑安装边界的适配性，挡片整体采用长条形对称开槽结构，两端的卡槽是用来卡接在阀腔内部的定位凸台上，不需要额外的紧固件固定，装配时直接顺着阀腔的导向槽推入即可卡紧，能大幅减少装配工序的耗时，中间的开槽是为了避让阀杆的往复运动行程，避免阀杆动作时和挡片产生运动干涉，同时开槽边缘做了小尺寸的倒角处理，防止长期往复摩擦产生碎屑污染管路介质。

　　从尺寸匹配角度看，挡片的整体长度要和阀腔内部的安装槽长度完全契合，宽度方向要预留0.1-0.2mm的装配间隙，避免温度变化产生热胀冷缩时挡片出现卡滞，厚度则根据承压等级做匹配，常规低压供水、气动回路用的挡片厚度控制在1.5-2mm区间，既能保证足够的弹性形变能力，又不会因为厚度过大导致阀杆动作阻力超标。实际选型应用时，要注意挡片的材质和输送介质的兼容性，输送常规水、压缩空气的工况用通用丁腈橡胶材质即可，若输送弱腐蚀性流体则需要更换氟橡胶材质的同结构挡片，避免长期接触介质出现溶胀、开裂导致密封失效。

　　这类结构的挡片相比传统的平面密封垫，动态响应速度更快，压力波动时的形变量更线性，不会出现压力调节滞后的问题，同时对称式的结构设计没有安装方向的要求，现场装配时不需要额外核对方向，能有效降低一线装配人员的出错概率。在做三维结构校核的时候，要重点验证挡片在最大承压状态下的形变量，确保最大形变时不会和阀腔内壁、阀杆产生剐蹭，同时要反复模拟阀杆全行程动作时挡片的受力状态，避免长期循环受力出现应力集中导致的疲劳断裂，还要核对挡片安装后和阀腔密封面的贴合度，保证静态时高低压腔完全隔绝，不会出现内漏问题。
