减压阀配套阀件结构三维设计

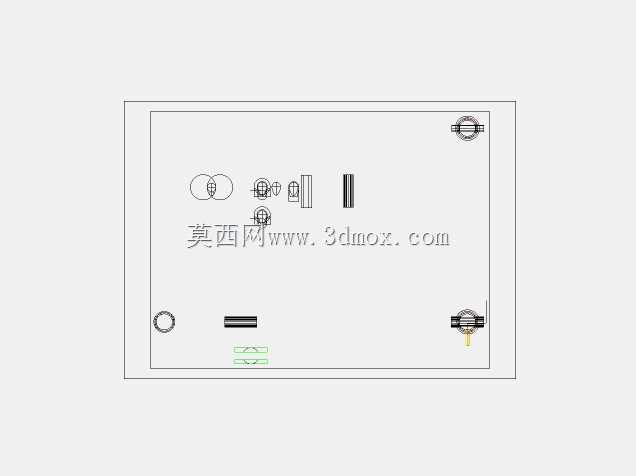

　　在工业流体输送管网、工艺介质调压回路中，这类配套阀件常作为减压阀组的附属功能部件，承担支路通断控制、介质流向引导、局部压力缓冲的作用，常见于化工介质输送管线、市政供水调压段、车间压缩空气分配支路、暖通空调水循环回路等场景，和主减压阀配合完成整个调压单元的功能闭环。从结构设计来看，该阀件采用板式安装的布局思路，所有安装孔位沿矩形阀体的四个角对称布置，安装孔的中心距公差控制在±0.1mm范围内，适配常规DN15到DN25通径管路的安装法兰间距，阀体总厚度控制在28mm，不会在减压阀组安装时占用过多管线轴向空间，适合在阀组排布紧凑的机柜、管井内布置。

　　设计阶段优先考虑了密封可靠性，阀杆的运动行程预留了3mm的超程余量，避免长期启闭过程中密封面磨损导致的内漏问题，密封槽的尺寸按照O型圈压缩率22%的标准设计，既保证密封面的接触比压满足1.6MPa公称压力下的密封要求，又不会因为压缩量过大导致密封圈过早老化失效。流道部分采用圆弧过渡的结构，没有直角突变的流道截面，能减少介质流经阀件时的局部阻力损失，相比直角流道的同通径阀件，流阻系数降低约18%，在大流量输送场景下能减少不必要的压力损耗。

　　安装边界上，阀件侧面预留了12mm的操作空间，适配常规扳手的拧紧操作需求，不需要额外定制特殊工装就能完成现场安装和后期维护拆解，阀体底部的定位凸台高度为2mm，安装时能快速和安装板的定位槽配合，避免紧固螺栓时阀体出现偏移，保证流道和对接管路的同轴度误差控制在0.05mm以内，减少对接处的密封应力集中问题。在功能实现上，该阀件的启闭件采用线性升降的运动方式，没有旋转摩擦的密封面接触过程，能减少密封件的磨耗，相比旋塞类的同功能阀件，维护周期能延长40%左右，适合在需要长期稳定运行、不便频繁拆解维护的管路上使用。建模过程中对所有配合面都做了公差匹配设计，运动部件之间的配合间隙控制在0.02mm到0.04mm之间，既保证阀杆动作顺畅无卡滞，又不会因为间隙过大导致介质沿阀杆外漏。
