LED显示屏钣金角部固定连接结构设计

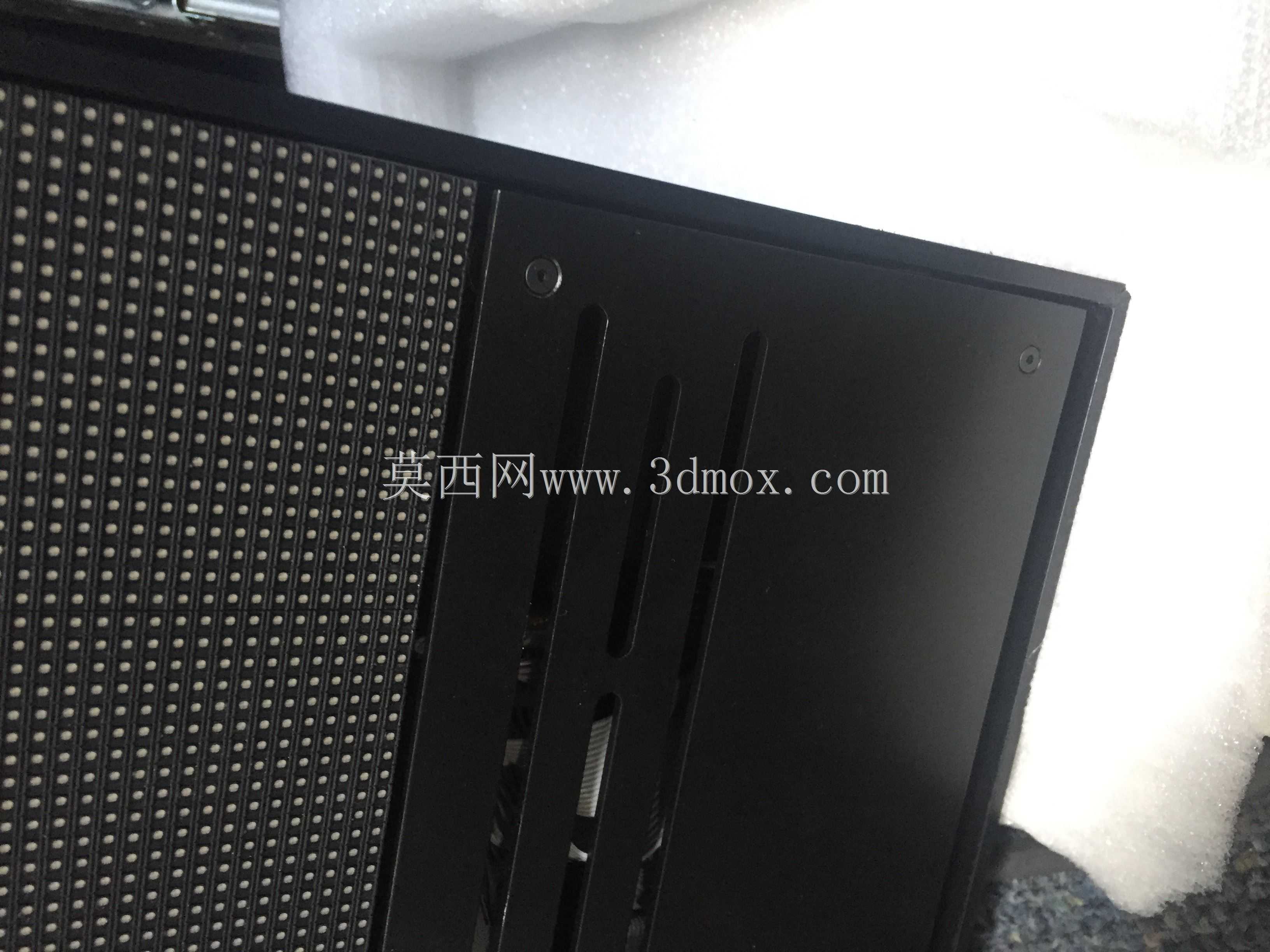

　　该结构件应用于室内外小间距LED显示屏的箱体内部角落位置，主要承担磁吸式显示模块的定位支撑与内部线缆走线导向的双重作用，是显示屏箱体组装环节中兼顾结构强度与布线合理性的关键小型钣金零件。从实际装配场景来看，LED显示屏在拼装成大面积显示面时，单个箱体的四个边角位置往往是模块安装定位的薄弱点，同时边角处也是电源、信号线缆汇聚转向的区域，常规的平面钣金支撑件无法同时满足模块吸附定位和线缆避让的需求，容易出现模块边角翘起、线缆挤压弯折导致信号传输中断的问题，该角结构正是针对这一实际装配痛点设计。

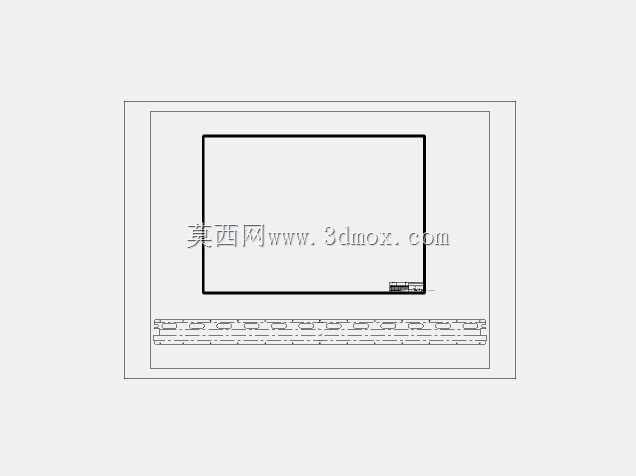

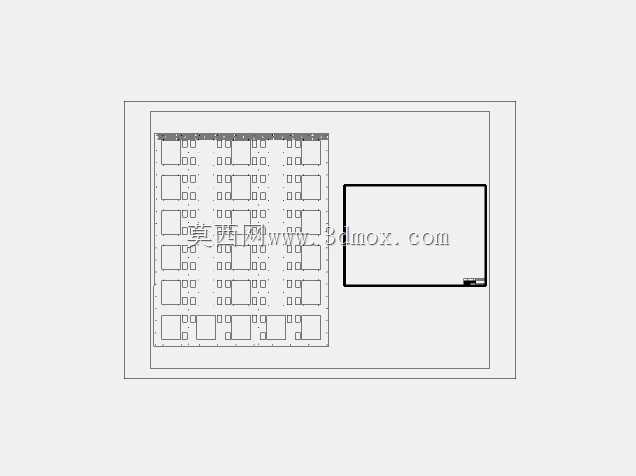

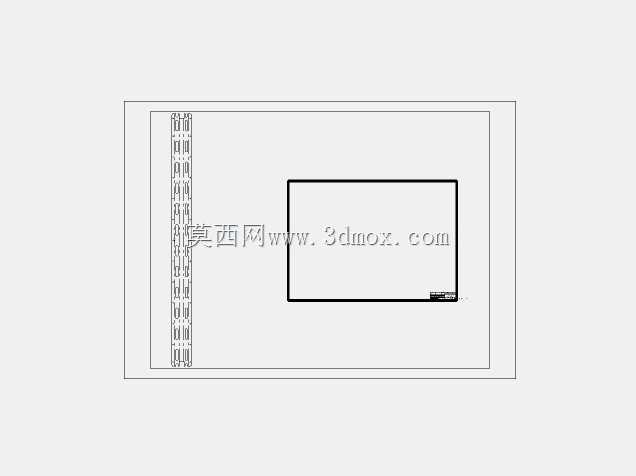

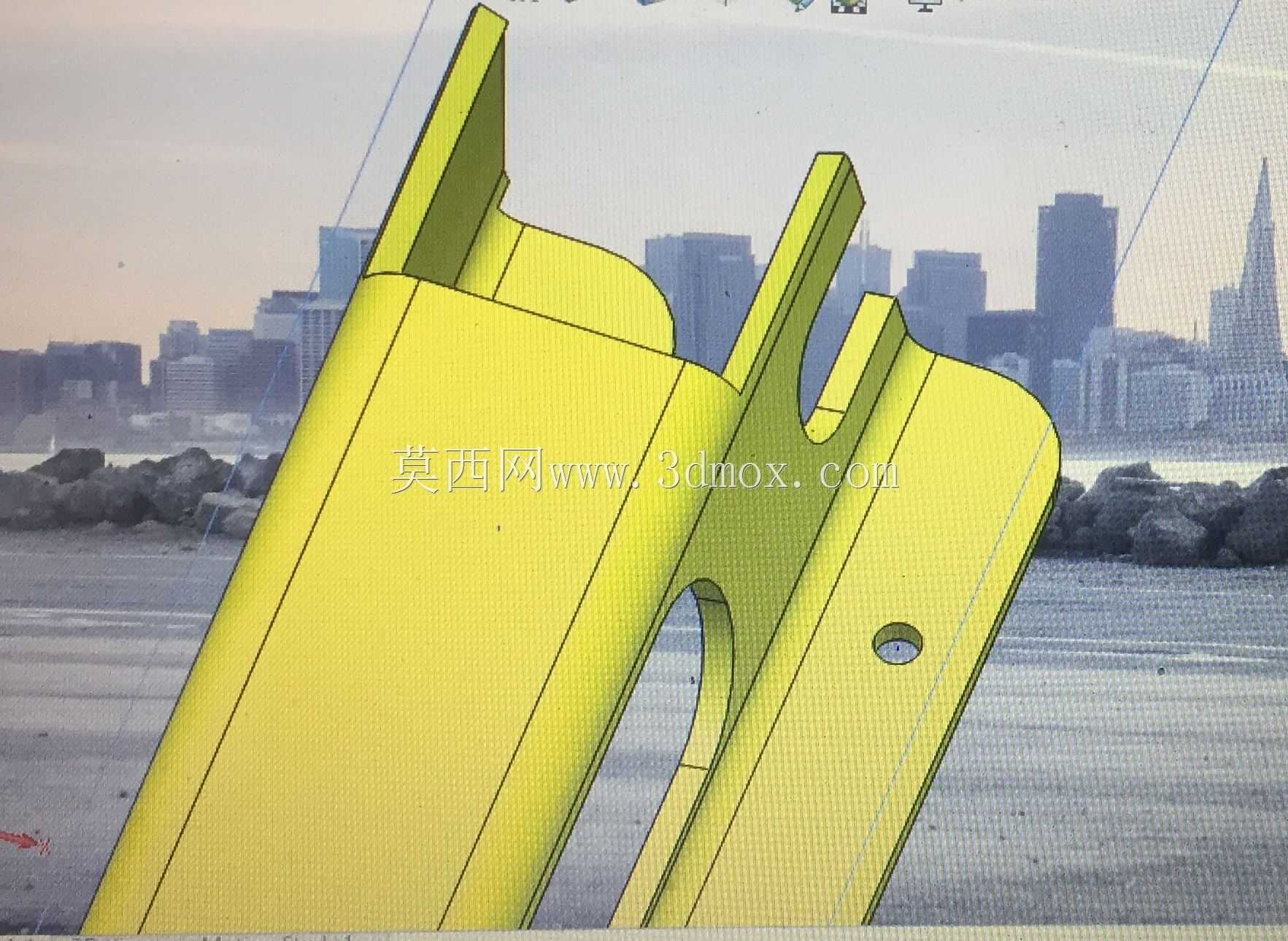

　　零件采用折弯钣金工艺加工，整体依托箱体角部的直角空间布局，主体支撑面与显示模块背部的磁吸安装面平行，预留的磁吸对位缺口可以精准卡住模块背部的磁吸定位柱，避免模块在横向推拉调试时出现移位，支撑面上的预制小孔用于和箱体主框架通过自攻螺丝锁紧固定，安装时不需要额外的焊接工序，适配现场快速组装的作业需求。结构上特意留出的弧形走线缺口，刚好对应箱体角部的线缆转向路径，电源线与排线可以顺着缺口弧度自然弯折延伸到模块背部的接线区域，不会被钣金锐边割破绝缘层，也不会因为线缆堆叠顶起显示模块造成显示面平整度超差。

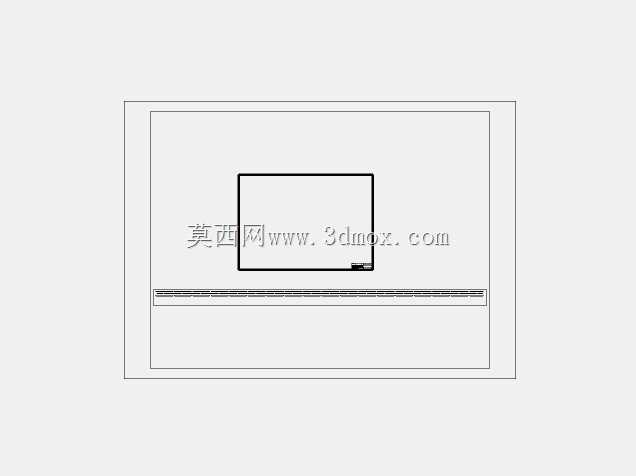

　　设计时充分考虑了钣金折弯的工艺余量，所有折弯边的内R角匹配常规钣金折弯刀具的加工参数，不需要定制特殊刀具就能批量生产，零件的整体外轮廓尺寸严格控制在箱体角部的安装边界内，不会和相邻的箱体拼接锁扣、电源安装位产生干涉，折弯边的高度刚好支撑到模块背部的加强筋位置，既不会因为支撑高度不足导致模块按压下陷，也不会因为高度过高顶到模块内部的驱动电路板。实际装配验证中，该结构可以将单块模块边角的按压形变量控制在0.2mm以内，线缆转弯处的弯曲半径满足信号线缆的最小弯曲半径要求，长时间运行不会出现线缆疲劳断裂的问题，同时钣金件的表面做了导电氧化处理，可以和箱体框架形成连续的导电通路，提升整屏的电磁屏蔽性能，减少外界电磁信号对显示画面的干扰。
