КПМ-3压力测量配套换向仪表阀组结构

　　在工业过程控制的压力检测回路里，这类配套压力传感器、压力表的换向仪表阀组，是现场取压管路里不可或缺的核心配套部件，主要承担取压通路切换、在线校验、泄压排污、截断隔离的功能，广泛应用在石化、电力、冶金等行业的压力、差压测量安装场景中。从结构设计来看，该阀组采用一体化集成式布局，将截断、调压、换向的流道整合在单个金属阀体内，相比分散式安装的多个独立阀门，大幅减少了管路连接接头的数量，从根源上降低了取压管路的外泄漏点，同时压缩了现场安装所需的空间，适合仪表安装空间局促的管线、设备外壁安装场景。

　　阀体的进出接口采用标准化仪表管连接尺寸，适配常规的φ14、φ18仪表引压管，安装时可直接与变送器、压力表的取压端口对接，不需要额外加工过渡接头，手轮采用防滑的轮辐式结构，现场操作人员戴劳保手套也能完成精准的开度调节，手轮与阀杆的连接采用防脱结构，避免现场操作时手轮脱落影响工况调整。设计阶段优先考虑了现场运维的实际需求，阀组预留了校验接口，不需要拆卸压力表或者变送器，就可以在线接入标准压力源完成仪表校准，大幅降低运维时的拆装工作量，同时阀体内的流道做了平滑过渡处理，避免引压介质里的杂质在流道拐角处沉积堵塞，针对带颗粒的介质工况，流道内壁的粗糙度控制在Ra1.6以内，减少介质残留带来的测量滞后问题。

　　安装边界上，该阀组的整体外形紧凑，手轮旋转半径控制在合理范围内，安装后不会和周边的管线、保温层产生干涉，阀体底部预留了安装固定孔，可以直接通过支架固定在仪表立柱或者设备壁面上，避免长管路运行时的振动导致阀组接口松动。调压结构采用成熟的锥面密封形式，密封面经过研磨处理，在额定工作压力下可以实现零泄漏截断，阀杆的填料密封采用多层复合结构，在多次开关调节后依然能保持可靠的密封性能，不需要频繁更换填料。在实际工况应用中，这类阀组可以实现单台压力表或压力传感器的多点取压切换，也可以在仪表故障时截断取压通路，完成在线更换仪表而不需要关停整条工艺管线，对于连续生产的流程工业场景来说，能有效减少非计划停机的时间，提升生产运行的稳定性。

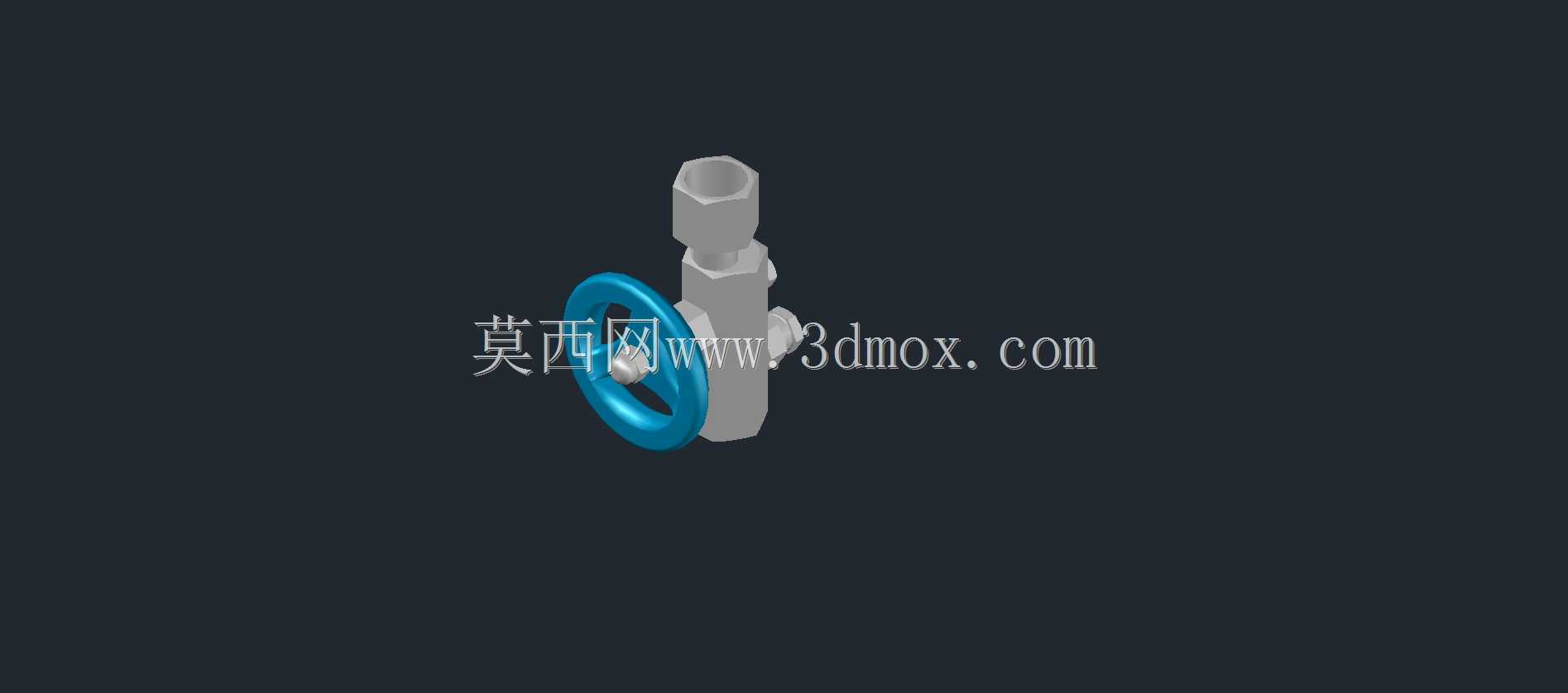

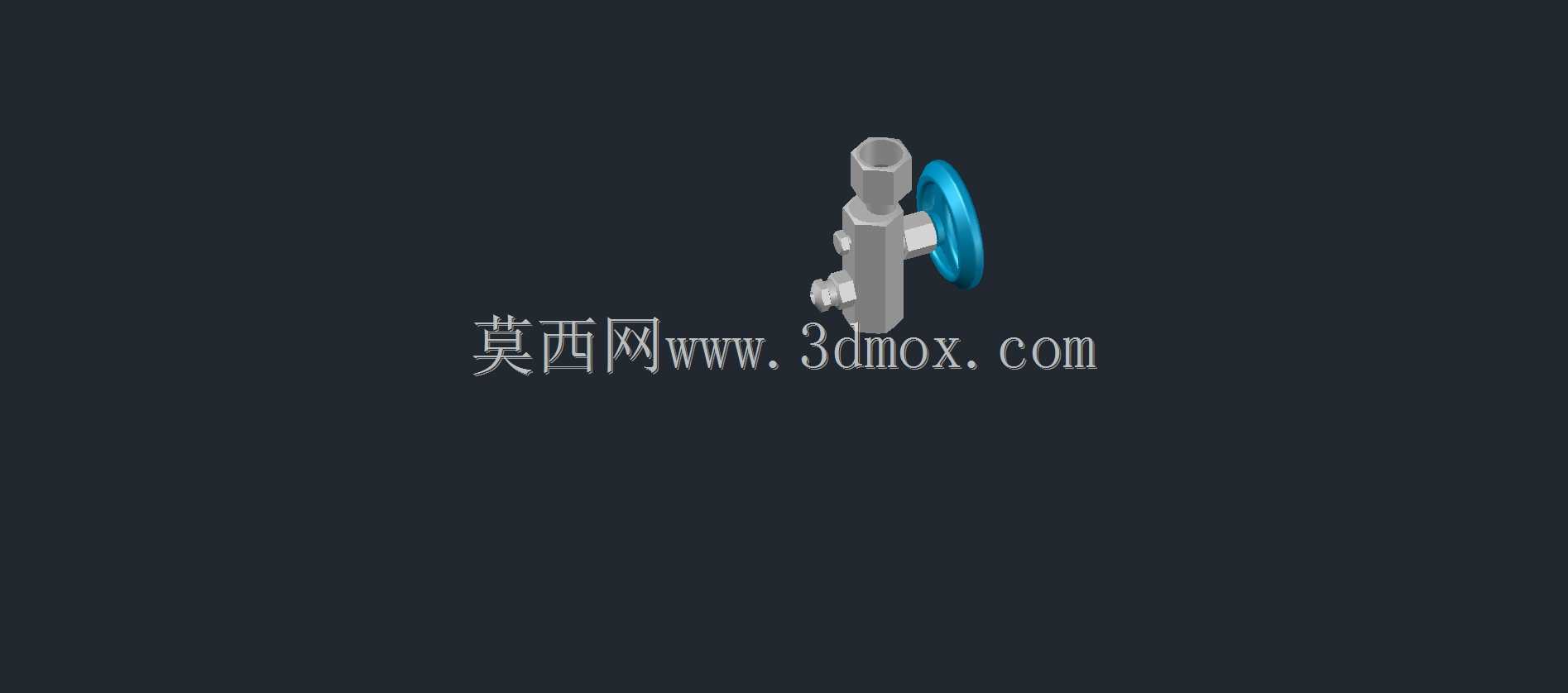

　　建模过程中严格按照仪表阀组的实际安装尺寸还原，各个接口的相对位置、手轮的操作空间、安装孔的定位尺寸都和实物保持一致，结构设计人员可以直接将该模型导入到仪表安装布置图中，完成取压管路的干涉检查，不需要重新测绘建模，能有效缩短仪表系统的设计周期。
