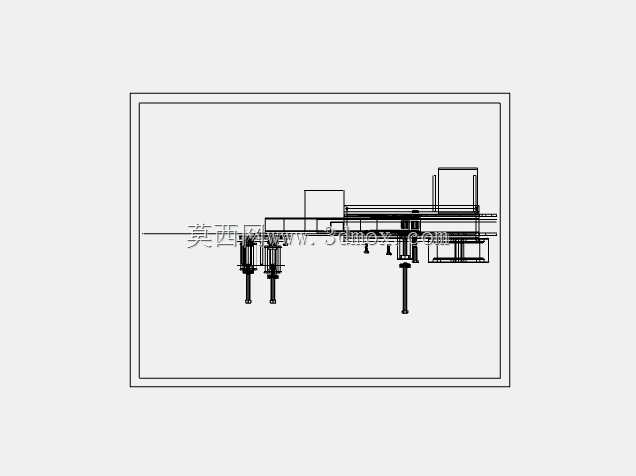

适配2kW电机的75mm皮带砂带磨光机结构

　　这款砂带磨光机的结构设计，核心围绕小型机加工车间、五金维修工位的日常打磨需求展开，适配2kW常规工业电机的安装接口，无需额外定制动力端转接件，可直接对接车间现有存量电机完成组装，降低设备搭建的改造成本。设备采用75mm宽度的环形砂带作为作业执行端，相比窄幅砂带设备，单次磨削接触面积更大，针对小型铸件飞边打磨、金属型材端面整平、焊接焊缝余高磨除这类常规工序，作业效率能提升近四成，同时砂带幅面的加宽也能减少局部过磨的概率，降低操作工人的手法控制难度。

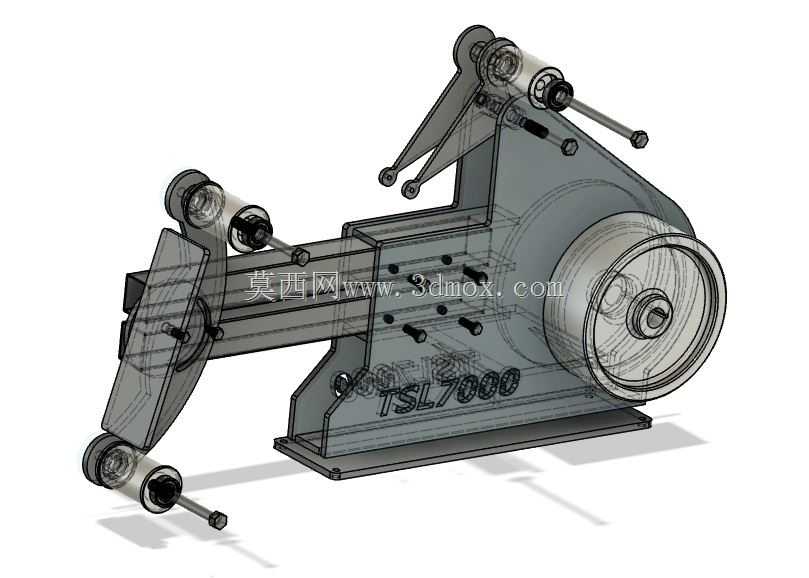

　　从结构布局来看，设备的支撑框架采用型材拼接式设计，张紧机构设置在从动轮端，通过调节螺杆的进给量即可调整砂带张紧度，同时兼顾砂带跑偏的微调需求，日常更换砂带时只需松开张紧端即可完成砂带拆装，无需拆解其他主体结构，单根砂带的更换耗时可控制在两分钟以内，适配车间连续作业的快换需求。安装边界方面，设备的动力输入轴中心高、安装孔位均匹配标准2kW卧式电机的安装尺寸，整机横向伸出长度控制在合理范围内，安装时只需将电机固定在预制的安装平台上，对接主动轮轴即可完成主体装配，无需额外制作复杂的转接支架，同时设备的磨头作业端预留了足够的操作空间，工人手持工件打磨时不会与支撑框架发生干涉，针对小型异形工件的手持打磨作业适配性较好。

　　接触轮的硬度选型兼顾了粗磨与半精磨的需求，既可以承受较大进给量的粗磨工序，也能完成表面粗糙度要求不高的精磨作业，设备的护罩结构覆盖了砂带非作业段的全部区域，避免砂带断裂甩出的安全隐患，同时护罩采用快拆式固定结构，日常维护时无需借助专用工具即可拆卸清理内部积屑。在实际应用场景中，这类小型砂带磨光机常布置在机加工车间的钳工位、焊接班组的修整工位，既可以处理机加工后残留的毛刺飞边，也能完成焊接件的焊缝打磨、五金零件的表面除锈抛光作业，相比固定式砂轮磨机，砂带磨削的接触面积更大，磨削过程中的发热更低，不易出现工件表面烧伤的问题，针对薄壁类零件的打磨作业适配性更强。

　　设计过程中对各转动部件的同轴度做了公差约束，主动轮与从动轮的平行度控制在合理范围内，减少砂带运行过程中的跑偏磨损，延长砂带的使用寿命，同时支撑脚的位置做了优化，设备固定后运行稳定性较好，满负载运行时的振动幅度控制在可接受范围内，不会因振动导致工件打磨出现纹路不均的问题。
