24.5平方米通风百叶窗结构设计

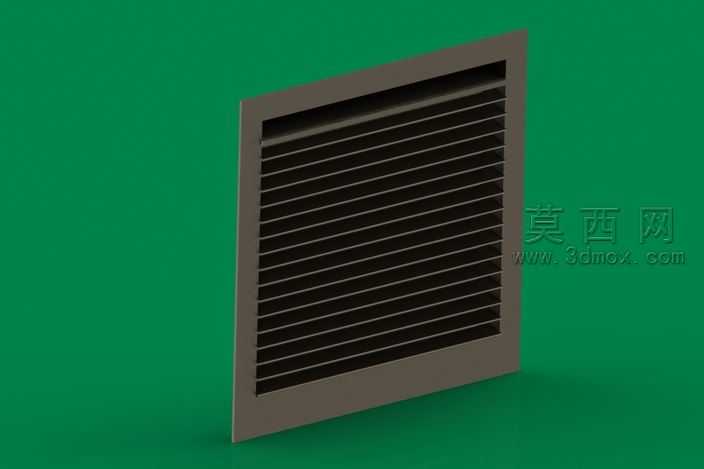

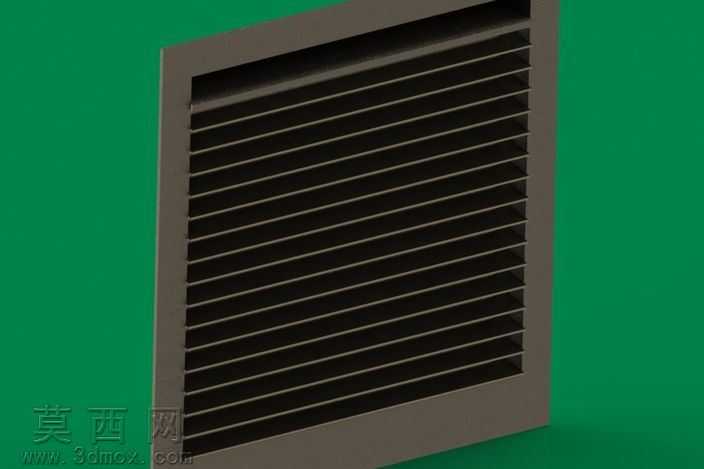

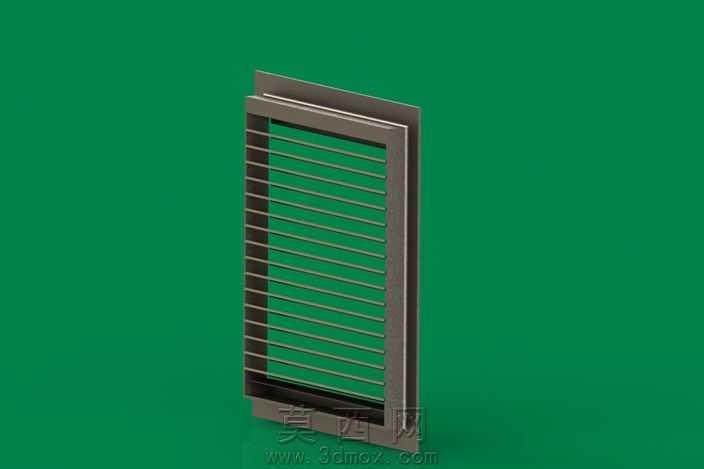

本作品为适配24.5平方米通风面积需求的百叶窗三维建模设计，建模过程依托三维参数化设计软件完成，整体采用1:1真实比例搭建，完整还原百叶窗的实际安装尺寸与结构细节。建模阶段首先绘制外框的基准草图，通过拉伸特征生成一体式外框基体，外框边缘做了微小的倒角处理，既避免安装时的锐边划伤，也让整体外观更具精致感。随后针对百叶叶片部分，先绘制单片叶片的截面草图，叶片采用带微小倾角的流线型截面设计，该角度经过反复调整，既可以保证通风时气流顺畅通过，减少风阻带来的噪音，又能在雨天有效阻挡雨水溅入室内，同时避免外部视线直接穿透，兼顾通风、防雨、隐私防护三重功能。完成单片叶片建模后，通过线性阵列特征按照均匀间距排布所有叶片，阵列间距经过精确计算，保证叶片之间不会出现缝隙过大漏雨、缝隙过小通风不足的问题，叶片两端与外框的连接结构也做了细节还原，模拟实际生产中的卡扣或嵌装结构，让整体模型的结构还原度更高。材质渲染阶段，外框与叶片统一赋予哑光深灰色金属材质，模拟实际生产中常用的铝合金喷塑或者镀锌钢板的表面质感，材质参数调整了粗糙度与金属度，还原真实五金构件的哑光磨砂质感，避免过度反光带来的不真实感，背景采用纯色绿幕衬托，方便清晰展示百叶窗的整体轮廓与叶片排布结构。设计思路上，这款百叶窗主打通用型通风场景，可适配厂房外墙通风、设备间通风口、公共区域通风窗等多种安装场景，整体结构简洁规整，没有多余的装饰性结构，兼顾生产加工的便利性与安装的便捷性，模型的所有参数都可根据实际安装需求进行调整，比如修改外框尺寸、叶片角度、叶片间距来适配不同的通风量与防护需求，整体结构稳定耐用，符合门窗五金类产品的实际使用标准。
