减压阀用多铰接式连接支座结构设计

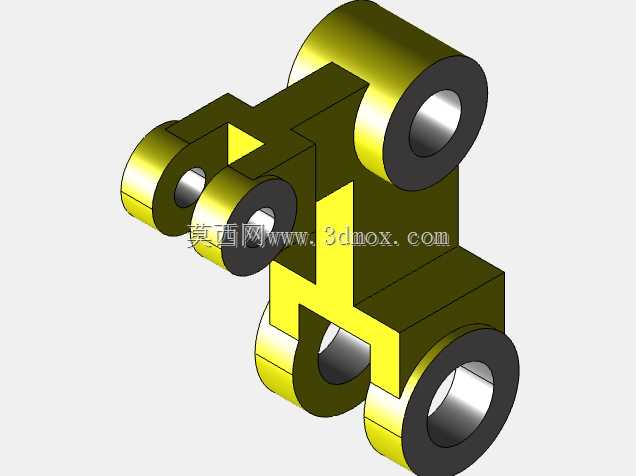

　　该结构件作为减压阀配套的铰接连接支座，主要应用在工业流体输送管路的减压阀安装工位，承担阀体与管路支架、执行机构之间的多维度铰接连接功能，可在管路存在小幅振动、热胀冷缩位移时，通过铰接副的转动余量抵消附加应力，避免阀体连接部位因刚性约束出现应力集中开裂、密封面错位泄漏的问题。从结构设计逻辑来看，整体采用一体化块式基体布局，四个带衬套安装位的铰接耳沿基体三个垂直方向分布，分别对应阀体侧固定、支架侧连接、执行机构联动三个连接维度，每个铰接孔的同轴度、孔位间距公差均按管路承压件的配合要求设定，孔内预留了耐磨衬套的安装余量，可在长期铰接转动磨损后仅更换衬套即可恢复配合精度，降低后期维护成本。

　　基体的非配合面做了等壁厚加强筋布局，在保证整体结构刚度满足1.6MPa公称压力管路载荷要求的前提下，尽可能削减非受力区域的材料厚度，控制整体零件重量，避免给管路连接端带来额外的负重载荷。安装边界方面，四个铰接孔的中心距按照常规减压阀的安装接口尺寸匹配，最大外轮廓尺寸适配DN50-DN80通径减压阀的配套安装空间，安装时无需对原有阀体、支架做额外的改孔加工，可直接通过销轴完成铰接装配，铰接副的转动角度范围覆盖管路常见的±5°热位移、振动偏移量，可在不额外增加柔性接头的前提下，补偿管路的小幅位错。

　　结构的受力路径经过优化，管路内压产生的推力、阀体自重载荷均通过基体的加强筋直接传递到铰接孔位置，避免在基体转角处出现应力集中，所有棱边均做了工艺倒角处理，既消除加工过程中的应力集中源，也避免安装过程中划伤操作人员、损坏密封件。这类铰接支座常应用在化工、市政供水、暖通循环水系统的减压阀组安装场景，尤其是管路存在温度变化大、周边设备运行振动明显的工位，相比刚性连接支座，可大幅降低减压阀密封面的疲劳损坏概率，延长阀门整体的维护周期。

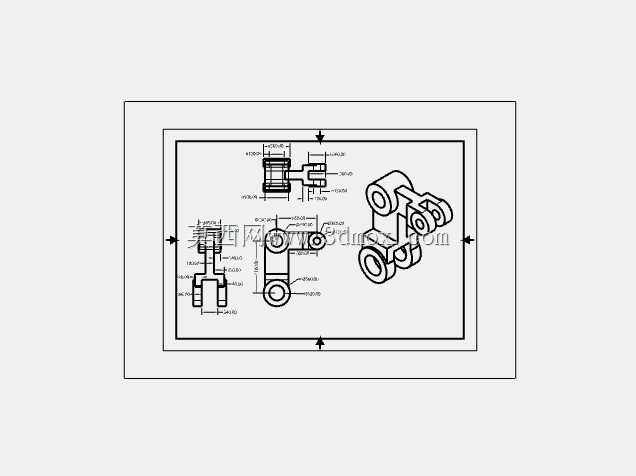

　　建模过程中对每个铰接孔的配合面做了公差标注预留，装配时可根据实际销轴的加工精度选择合适配合等级的衬套，兼顾装配便利性和长期运行的铰接稳定性，基体的材质默认适配常用的铸钢、球墨铸铁加工工艺，也可根据输送介质的腐蚀特性更换为不锈钢材质，结构本身无需做大幅调整即可适配不同材质的加工需求。
