带纸塑收纳容器的环保型烟灰缸结构设计

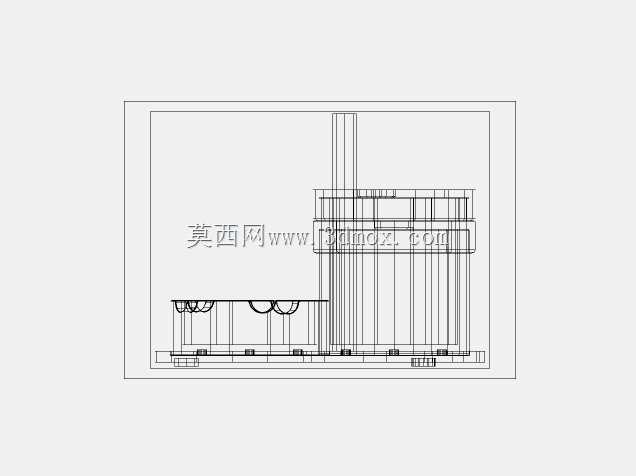

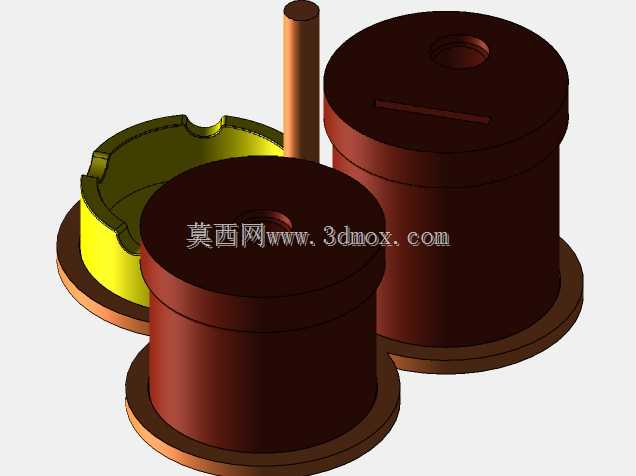

　　这款带纸塑收纳容器的烟灰缸，主要面向办公场所、公共休息区、家庭室内桌面等场景使用，核心解决传统烟灰缸使用过程中，烟灰易被气流吹散、丢弃的烟蒂附带火星引发安全隐患、配套的灭烟纸片与塑料收纳件零散放置易丢失的实际问题。从结构设计逻辑来看，整体采用同轴多腔体布局，主体烟灰盛放腔体采用圆柱型结构，腔体内壁做了1.5度的拔模斜度，既方便日常清洁时倾倒烟灰，也能在三维建模阶段减少曲面碎面，提升模型的可编辑性，适配后续开模生产的脱模需求。顶部的灭烟槽做了内凹窄缝设计，缝宽控制在8mm，刚好可以容纳常规直径的卷烟放置，窄缝边缘做了R0.5的圆角处理，避免刮蹭烟纸造成烟丝散落。

　　相邻的纸塑容器收纳腔与烟灰腔体做了等高度衔接，腔体内部预留了直径60mm、深度45mm的存储空间，专门用来放置灭烟用的吸水纸片、废弃烟蒂收纳的一次性塑料内胆，收纳腔顶部做了可拆卸的压圈结构，压圈与腔体采用小间隙配合，单边间隙0.2mm，既可以固定塑料内胆的边缘，避免内胆随烟蒂插拔移位，也方便日常更换内胆时快速拆卸。整个产品的安装边界控制在直径180mm、总高度120mm范围内，放置在常规桌面时占用空间不足一张A5纸的二分之一，不会过多挤占桌面的办公、置物空间。底部做了直径3mm的环形防滑垫安装槽，槽深1mm，装配防滑垫后可以避免烟灰缸被误碰时滑动移位，同时减少硬质底座与桌面摩擦产生的划痕。

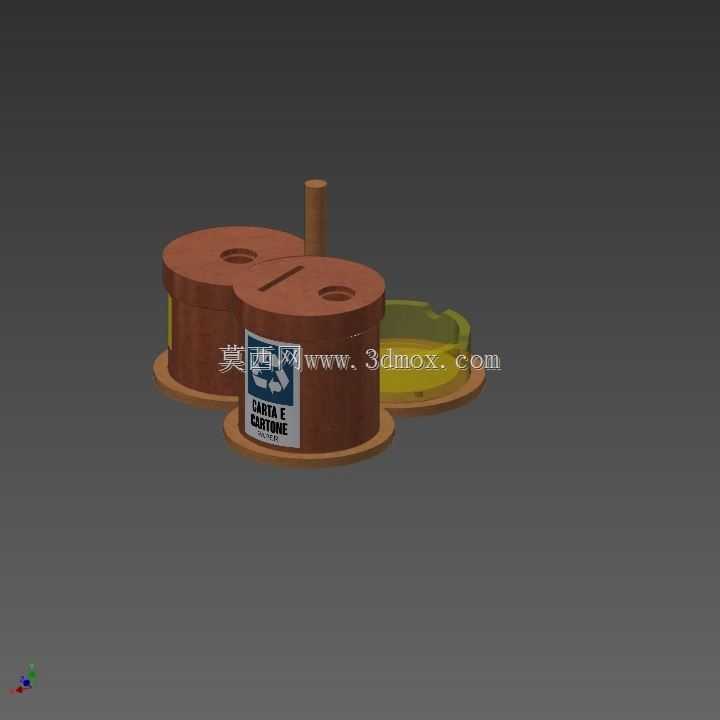

　　侧面的标识区域做了内凹0.3mm的沉台，方便粘贴分类标识或者警示标签，沉台边缘做了顺滑的圆角过渡，不会积留烟灰，降低清洁难度。设计过程中特意将两个功能腔体的壁厚做了统一设置，均为2.5mm，既保证了整体结构的抗摔强度，日常使用中从1米高度跌落至硬质地面不会出现开裂，也能控制整体的材料用量，适配注塑生产的壁厚均匀要求，避免生产过程中出现缩痕、翘曲等工艺缺陷。顶部中心的凸起立柱直径10mm、高度35mm，主要用来临时搁置未抽完的卷烟，立柱顶端做了球面过渡，避免尖锐边角划伤使用者。

　　配套的塑料内胆采用一次性可回收材质，边缘做了翻边结构，刚好可以卡在收纳腔的压圈下方，丢弃烟蒂时可以直接将内胆取出密封丢弃，避免清理过程中烟灰散落，适配高频使用场景下的快速清洁需求。
