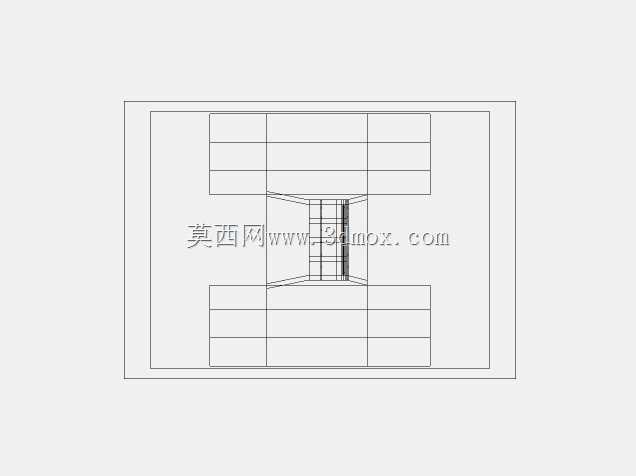

河流缓头调节器结构设计CAD图纸

　　在流体输送管路系统的实际搭建中，这类调节器常被布置在需要稳定下游压力、控制介质流速的管段节点，尤其适配中小口径给排水、工艺流体输送的支路管控场景，能够在上下游压力存在波动的工况下，维持出口端的压力参数稳定，避免管路因压力骤变出现水锤、渗漏或者终端设备承压过载的问题。从结构设计逻辑来看，该调节器采用对称式的腔体布局，中部为核心的节流调节组件安装位，上下两端设置与管路对接的连接结构，整体轮廓方正，安装时可直接嵌入对应规格的管路法兰之间，不需要额外预留过大的侧向操作空间，适配紧凑排布的管廊、设备夹层内的安装需求。

　　设计阶段优先考虑了介质流通的平顺性，内部流道做了渐扩渐缩的过渡处理，减少介质流经调节部件时的涡流损耗，降低长期运行过程中流道壁面的冲蚀磨损速率，同时对称式的结构也让承压部件的受力分布更均匀，在额定工作压力范围内不会出现局部应力集中导致的结构变形。从安装边界来看，该调节器的对接端面尺寸匹配常规同通径管路的法兰安装孔位，轴向安装长度控制在合理区间，既能够给内部调节组件预留足够的动作行程，也不会过多占用管路的轴向排布空间，现场安装时不需要对原有管路做大规模的切割改造，可直接替换同规格的常规阀件完成功能升级。

　　在功能实现层面，该调节器依靠内部节流件的位置变化改变流道通流面积，当上游压力升高时，节流件会在介质压力与复位结构的共同作用下自动调整开度，缩小通流截面以抵消上游压力增量，反之则开大通流截面保证下游流量与压力稳定，不需要额外接入外部动力源即可完成自主调节，适配无外接供电的野外管路、地下管廊等运维条件有限的应用场景。建模过程中对各部件的配合公差做了针对性设定，运动部件之间预留了合理的配合间隙，既保证调节动作的顺畅无卡滞，也避免间隙过大导致的介质内漏问题，同时所有承压壁面的厚度都经过强度校核，能够满足常规工况下的长期承压使用要求，外部方正的壳体结构也方便后期做保温层包覆、防腐处理等运维操作。
