双接口直通式减压管路构件结构设计

项目分类:阀门 发布时间:2024-12-10 ID:836903
  • 双接口直通式减压管路构件结构设计

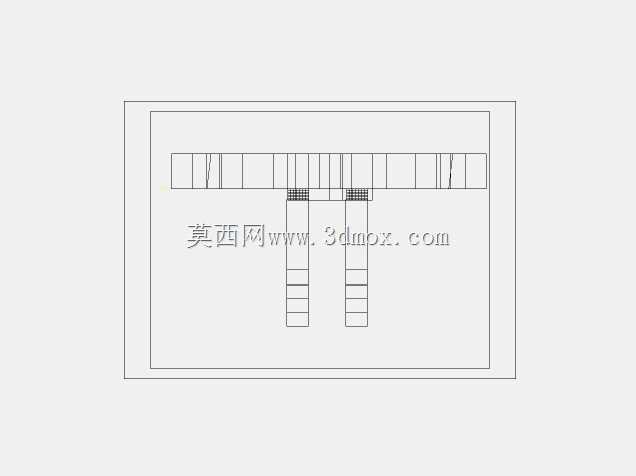

  在民用供水、工业流体输送、气动控制回路等场景中,管路压力波动是影响系统稳定性的核心问题,过高的来流压力不仅会造成后端密封件加速老化、管路接头渗漏,还可能导致精密计量元件、终端用水用气设备出现不可逆损坏,这类双接口直通式减压构件正是为解决这类工况痛点设计的压力调节单元。从结构布局来看,该构件采用上下分体式装配逻辑,上部为等径直通的主流道腔体,可直接串联接入水平敷设的主供水管路或气动主管路,无需额外做变径转接,能最大程度降低管路改造成本;下部对称布置两组独立的调压阀芯安装腔,两组阀芯可同步动作,也可根据实际工况需求单独整定压力参数,适配不同支路的压力输出要求。

  设计阶段优先考虑了安装边界的适配性,主流道的接口间距严格匹配常规工业管路的通用安装孔位标准,下部阀芯腔体的外伸长度控制在常规管路安装预留的操作空间范围内,无需为该构件额外扩大管廊或设备内部的安装空间,可直接替换同通径的普通直通接头完成压力调节功能升级。功能层面,该构件依靠下部阀芯内置的弹性阻尼结构平衡来流压力与后端输出压力的差值,当来流压力出现瞬时波动时,阀芯可在腔体内做小行程位移,自动调整过流截面的通流面积,将后端输出压力稳定在预设区间内,避免压力突增对下游设备造成冲击。

  不同于单阀芯减压阀的结构,双阀芯对称布局的设计可抵消流体流过阀腔时产生的径向偏载力,降低阀芯与腔体壁面的单侧磨损,延长构件的连续无故障运行周期,同时两组阀芯独立密封的结构也可在不停机的状态下完成单组阀芯的检修更换,减少系统停机维护的时间成本。在流体通道的细节设计上,主流道内壁做了顺滑过渡处理,没有突兀的截面突变,可降低流体流经阀腔时的局部阻力损失,减少不必要的能耗,同时也能避免流体中的固体杂质在腔体内沉积造成的阀芯卡滞问题。针对不同的输送介质,该结构可通过更换阀芯处的密封材质适配清水、压缩空气、低粘度液压油等多种介质的调压需求,无需对整体结构做大幅修改,具备较强的工况适配性。
