工业管道连接用法兰套件结构设计

　　在石化、市政给排水、暖通空调、工业流体输送等场景中，法兰是管路系统里实现管段对接、设备与管路衔接的核心连接件，这套法兰套件的建模完全围绕现场安装的实际工况展开，没有做冗余的装饰性结构，所有特征都服务于连接、密封、承压这三个核心功能。做这套模型的时候，首先考虑的是不同压力等级下的密封面匹配逻辑，密封面的粗糙度预留、水线的排布密度都参考了实际加工的工艺要求，避免建模时出现和实际加工脱节的理想化结构，比如突面法兰的水线深度、间距都按照常用的加工参数设置，保证后期出工程图时可以直接对接生产环节。

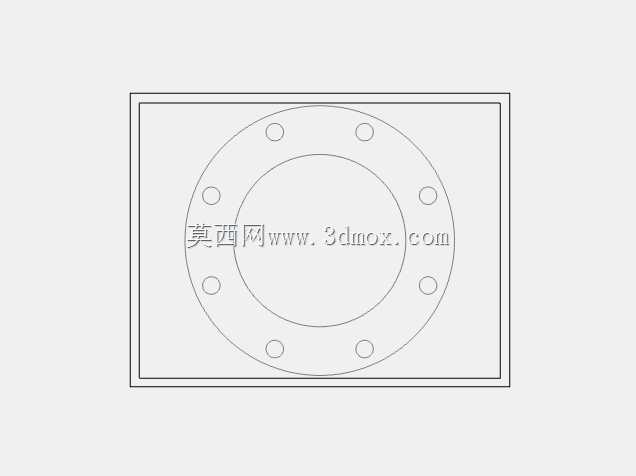

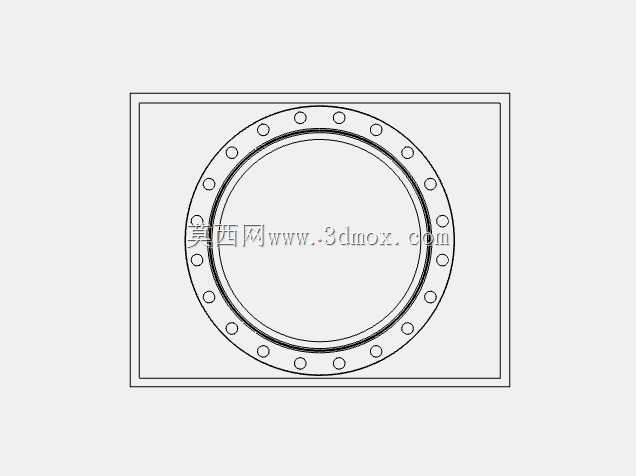

　　安装边界上，法兰的螺栓孔中心圆直径、螺栓孔数量与孔径都对应常用的公称通径规格，相邻螺栓孔的跨距均匀分布，避免现场安装时出现螺栓无法穿入、对接错位的问题，法兰盘的厚度取值参考了对应压力等级下的强度计算结果，既不会因为厚度过大增加不必要的材料成本，也不会因为厚度不足导致承压时出现形变泄漏。从功能特性来看，这套法兰套件包含了对接所需的法兰本体、配套的密封垫片安装位、螺栓穿装结构，建模时特意还原了法兰颈部的过渡圆角，这个位置是应力集中的高发区域，实际工况中管路振动、介质压力波动都容易在直角过渡位置产生疲劳裂纹，所以圆角的取值完全符合应力分散的设计要求，不会出现直角硬过渡的结构。

　　实际选型时，设计人员可以直接调用这套模型匹配不同的管路外径，调整法兰的公称压力参数即可适配不同的输送介质场景，不管是输送常温清水的民用管路，还是输送有一定腐蚀性工业介质的工艺管路，只要匹配对应的密封垫片材质和螺栓强度等级，这套法兰结构都能满足连接要求。建模过程中还考虑了管路焊接的坡口结构，法兰与管道对接的一端预留了标准焊接坡口，角度和钝边厚度都符合现场焊接的作业要求，不需要二次修改就能直接用于装配模拟，在做管路整体装配干涉检查时，法兰的外圆尺寸、螺栓伸出长度都做了合理预留，不会和周边的管路支架、保温层产生干涉，方便后期做管路系统的整体布局优化。
