异形管路连接法兰结构设计

　　这款异形法兰结构主要面向低压流体输送管路的端部对接场景，常见于车间给排水管线、小型工艺管路、通风支管以及设备外接管路的过渡连接位置，核心作用是实现两段管道之间的刚性对接，同时保证接合面的密封性能，避免管内流体在承压工况下出现渗漏。不同于常规圆形标准法兰，该结构采用了非对称的异形安装底板设计，底板轮廓随安装点位的布局做了切边与延展处理，在四个对角位置预留了螺栓穿装孔位，安装时可直接通过紧固件将整个法兰组件固定在配套设备的接口端面或者预埋安装基座上，不需要额外加装转接垫板，能有效适配安装空间受限、接口周边布局不规则的特殊工位。

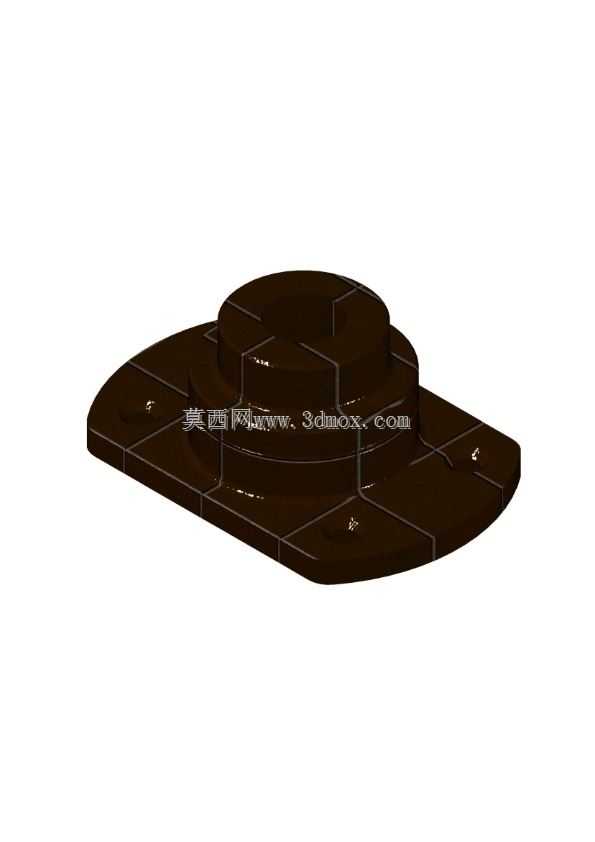

　　从结构分层来看，整个零件从下到上分为安装底板、中间过渡台肩、上部对接凸台三个部分，底板厚度经过加厚处理，在螺栓预紧力作用下不会出现翘曲变形，台肩位置做了圆弧过渡，避免直角位置在长期承压、管路振动工况下产生应力集中，上部的环形凸台为管道对接的核心配合位，内孔与待连接管道的外径匹配，既可以采用承插焊接的方式和管道固连，也可以在端面加装密封垫片后和配对法兰做螺栓锁紧，适配不同的管路装配工艺。

　　建模过程中首先以管路通径为核心基准确定内孔直径，再根据公称压力对应的法兰厚度经验公式推算底板与凸台的壁厚，随后结合现场安装的边界尺寸调整底板外轮廓：将不需要预留安装空间的侧边做切平处理，在需要布置螺栓的位置向外延展凸耳，既控制了零件整体重量，又保证了每个紧固点位都有足够的操作空间，扳手在锁紧螺栓时不会和周边管线、设备外壳发生干涉。底板上的安装孔采用沉孔设计，螺栓装入后头部不会突出底板底面，保证法兰贴装在基座表面时能够完全贴合，不会出现局部间隙导致的密封失效。

　　在实际选型应用中，这类异形法兰多用于非标准定制设备的管路接口，当设备本体的接口法兰不是标准圆形、或者安装面周围有其他凸起结构遮挡标准法兰的安装空间时，该结构可以随安装边界灵活调整外形，不需要修改设备主体的接口设计，就能完成管路的对接装配。结构的所有转角位置都预留了铸造或者机加工的退刀余量，无论是采用铸铁铸造成型后再铣削密封面，还是直接用钢板切割后焊接凸台，都具备良好的工艺可行性，后期维护时拆开接合面更换密封垫片即可快速完成检修，不需要整体更换管路组件。
