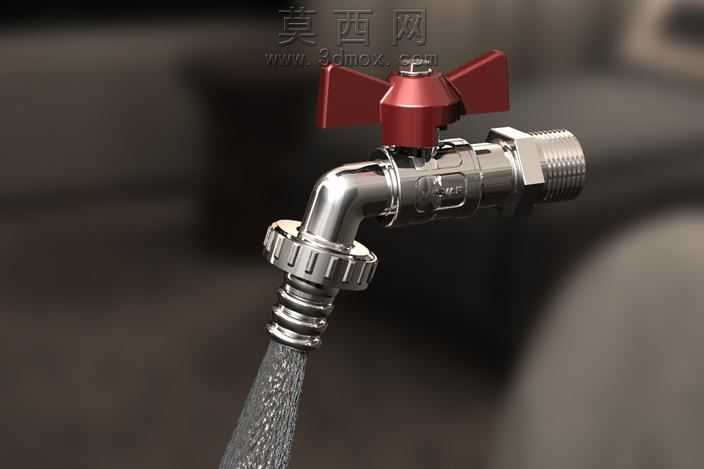

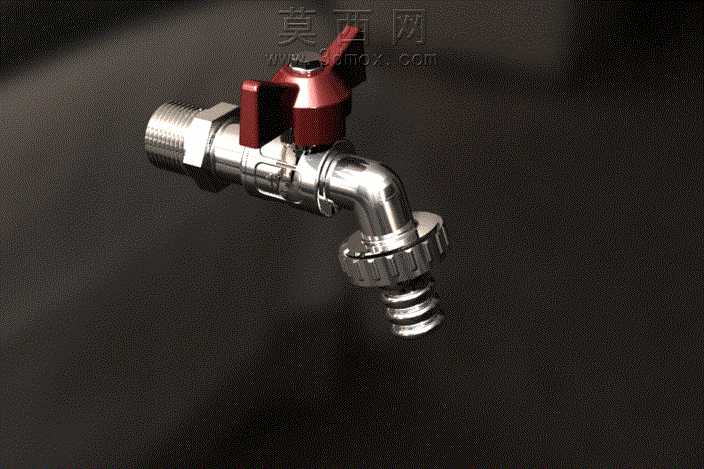

外螺纹连接式黄铜球阀水龙头三维设计

本作品为外螺纹连接式黄铜球阀水龙头的三维建模设计，建模过程严格遵循民用给排水管路配件的实际生产尺寸规范，首先通过二维草绘绘制进水端外螺纹的截面轮廓，采用螺旋扫描命令生成标准管螺纹结构，保证螺纹参数符合通用管路连接的公差要求，可直接对接常规家用供水管道。建模阶段对球阀的核心启闭结构进行了精细化还原，包括中部球形阀芯、顶部蝶形手柄、阀芯密封座的装配关系，通过拉伸、旋转、布尔运算等命令完成各零件的实体构建，所有配合面预留了合理的装配间隙，还原真实产品的活动结构逻辑。出水端采用阶梯式竹节接头结构，建模时对竹节段的环形凸起、锥度过渡段进行了细节刻画，保证该结构可适配不同内径的输水软管，满足外接水管的使用需求。材质渲染阶段针对黄铜材质的特性进行参数调试，主体金属部分调整了金属度、粗糙度参数，还原黄铜哑光金属的质感，对密封件部位赋予橡胶材质的哑光深色效果，手柄部位做了防滑纹理的细节处理，提升模型的真实感。整体结构设计兼顾了实用性与工艺性，进水端的六角拧动面建模时做了倒角处理，还原实际产品的加工工艺，避免锐边结构，阀体表面的标识字符采用浮雕命令制作，还原真实产品的规格标注细节。整个模型的结构拆分符合实际产品的装配逻辑，各零件可单独导出用于工程图制作、装配模拟或者3D打印验证，可用于卫浴产品设计参考、给排水管路配件教学演示、五金产品渲染展示等场景，模型的细节精度满足工业级设计的使用要求，所有曲面过渡顺滑，无破面、重叠面等建模问题，拓扑结构规整，可直接导入各类三维软件进行后续编辑调整。
