可参数化调整的工业钢格栅结构设计

　　这类参数化格栅在工业场景里的覆盖范围极广，不管是市政排水的沟盖、车间操作平台的铺板、设备周边的检修走道，还是仓储货架的层板承托、通风设备的防护围挡，都能见到这类结构的身影，核心作用是在保证通透率的前提下提供稳定的承重能力，同时兼顾防滑、排水、通风的实际需求，比整块钢板的自重更轻，耗材更少，受力表现却更均衡。

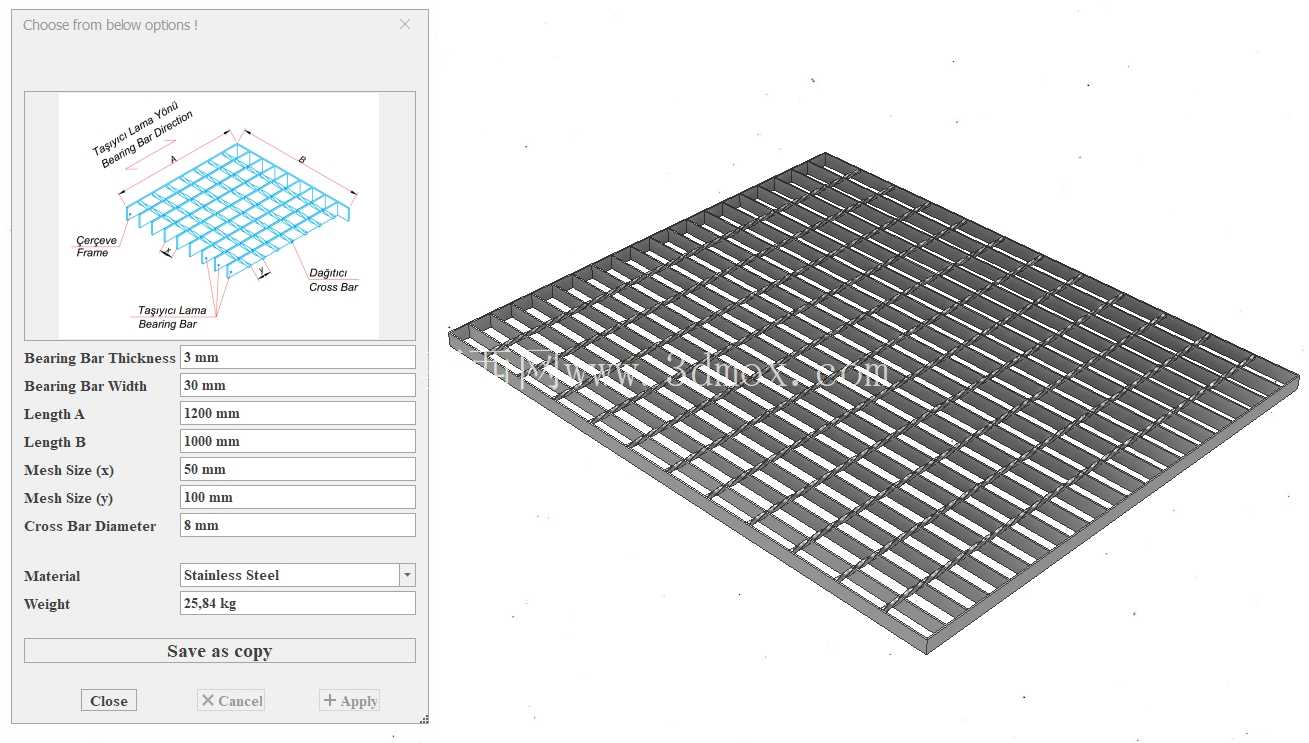

　　做这类结构设计的时候，最容易踩的坑是直接固定死所有尺寸，实际项目里不同工况的跨度、承重要求、预留安装空间差异极大，要是每换一个场景就重新画一遍网格、排布横杆、计算承重，会浪费大量的重复建模时间。这个参数化结构的设计思路，就是把所有影响最终成品的变量都做成可调整的参数项，不用手动逐个修改特征，调整对应参数就能自动更新整体结构。

　　从结构逻辑来看，这类格栅的受力核心是沿跨度方向布置的承载扁钢，垂直方向的扭绞方钢或者横杆主要起固定扁钢间距、防止扁钢侧向失稳的作用，设计的时候需要先明确安装边界的净空尺寸，确认格栅的外轮廓长宽要和预留的安装支座匹配，不能出现尺寸过大放不进去、或者尺寸过小搭接量不够留下安全隐患的问题。扁钢的厚度、高度直接决定单块格栅的承重上限，要是用在重载叉车通行的区域，就要加大扁钢的截面尺寸，缩小扁钢的排布间距；如果只是走人用的检修平台，就可以适当放大间距，降低整体自重和材料成本。

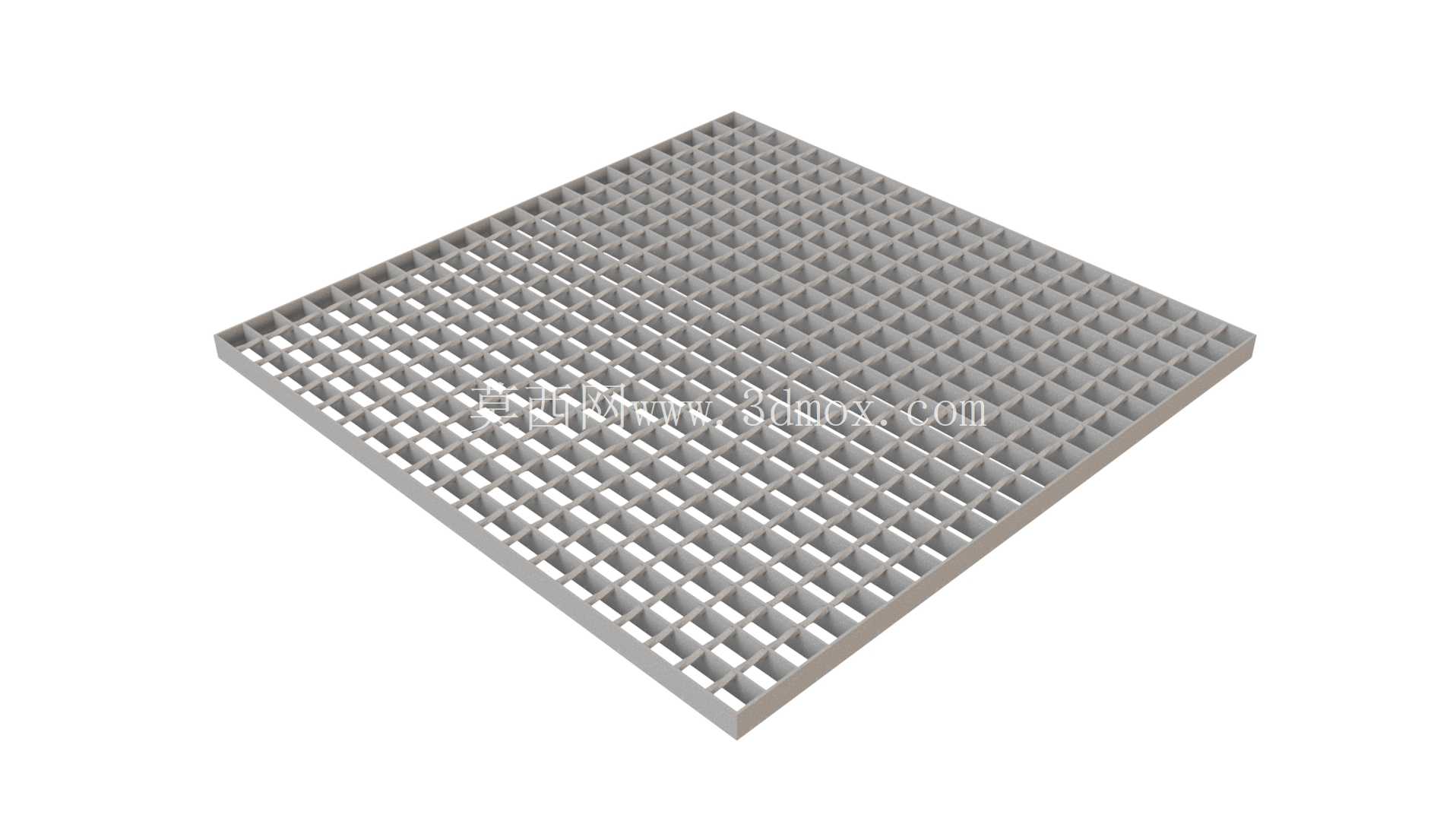

　　参数调整的逻辑里，还覆盖了不同方向的网格尺寸适配，不用受限于正方形网格的固定形式，长宽方向可以根据需求设置不同的网格间距，比如在需要更大透水率的露天场景，可以适当放大网格尺寸，在有防坠要求的设备周边，就要把网格间距控制在安全范围内，防止工具或者小件物品掉落。材质选择的参数项也对应了不同的使用环境，普通碳钢材质适合室内干燥的车间场景，不锈钢材质适合潮湿、有腐蚀介质的化工区域或者户外露天场景，调整材质参数后还能同步核算结构的整体重量，方便做材料预算和安装时候的吊装承重核算。

　　实际安装的时候，这类格栅的边界通常会和周边的钢梁、支座做搭接或者焊接固定，参数化模型可以直接根据安装边界的尺寸调整外轮廓，甚至可以提前预留安装固定的缺口、包边结构，不用后期再做二次切割修改，能直接对接生产下料的尺寸要求，减少现场加工的工作量。结构上的横杆排布也做了参数化关联，调整扁钢间距的时候，横杆的数量、位置会自动更新，保证每根扁钢都有足够的固定点，不会出现扁钢悬挑过长受力变形的问题。
