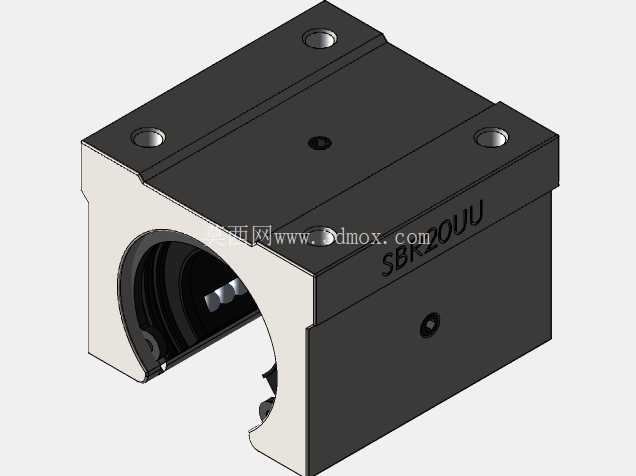

SBR20开口型直线导轨滑块三维结构

　　这款SBR20规格的开口型直线滑块，是圆柱直线导轨副里的核心配套滑动部件，日常在各类需要直线往复运动的设备结构里随处可见，从轻型自动化输送线的滑移工位、小型雕刻机的轴向移动座，到包装设备的推料机构、检测设备的探针滑移架，都能见到这类滑块的应用。它的开口式结构设计，主要是为了适配圆柱导轨的安装特性，相比封闭型滑块，开口结构在长行程导轨装配时不需要从导轨端部穿入，可直接从导轨径向卡装到位，大幅降低了长导轨设备的后期维护拆装难度，尤其是在多滑块排布的长行程设备上，更换单个滑块时无需拆解整条导轨上的其他部件，现场维护效率提升明显。

　　从结构细节来看，滑块主体采用箱式承载结构，顶部设置的两个安装凸台各带一个沉头安装孔，用于和移动负载的安装面直接锁附，凸台的高度差经过适配设计，能保证安装后滑块顶面与负载安装面完全贴合，避免局部应力集中导致的滑动卡顿。滑块侧面的两个定位销孔，用于安装时的位置校准，保证滑块与负载的相对位置精度，避免安装偏斜导致导轨与滑块内部的摩擦阻力增大。内部的保持架结构可以将滚动体均匀分隔，避免滚动体之间的直接摩擦，降低滑动过程中的噪音与磨损，开口处的密封端盖可以阻挡加工现场的切屑、粉尘进入滑块内部的滚动区域，延长内部润滑脂的使用寿命，减少日常维护的注脂频次。

　　设计这类滑块模型时，需要重点把控安装孔的位置公差，两个顶部安装孔的中心距要与配套负载的安装孔位完全匹配，同时滑块的内孔圆弧面要与SBR20圆柱导轨的外径完全适配，预留合适的配合间隙，既不能间隙过大导致滑动时出现晃动影响导向精度，也不能间隙过小导致滑动阻力增大、运行卡顿。滑块的整体外形边界方正，安装时不需要额外设计复杂的避让结构，只要在安装面上预留对应尺寸的安装平面即可，侧面的注油孔位置也经过优化，不管是水平安装还是垂直安装，都能方便地接入注油嘴完成润滑维护。

　　在实际选型应用中，这类滑块主要承受径向的负载，对于垂直于导轨方向的倾覆力矩有一定的承载能力，适合导向精度要求中等、负载重量适中的直线运动场景，相比滚珠直线导轨副，这类圆柱导轨配套的滑块成本更低，装配调试难度更小，在中低速往复运动的设备上性价比优势十分突出。建模过程中需要还原内部的滚动体排布、密封端盖的卡扣结构以及安装孔的沉头深度，这些细节直接影响后续做装配模拟、干涉检查时的准确性，尤其是开口处的圆弧过渡尺寸，要保证卡装导轨时不会出现结构干涉，同时密封唇口的尺寸要贴合导轨表面，才能起到有效的防尘密封作用。
