航空发动机轻量化安装支架结构设计

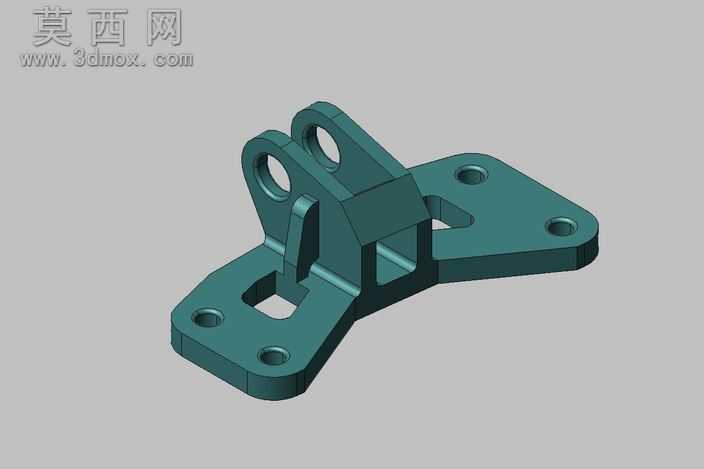

本作品为航空发动机配套的安装支架三维建模成果，建模过程以结构可靠性与轻量化为核心设计目标，全程遵循航空零部件的设计规范开展。建模阶段首先完成基准坐标系搭建，依次绘制底部安装法兰的二维轮廓，精准定位四个安装孔的中心距与孔径参数，通过拉伸特征生成法兰基体，同时在法兰非受力区域开设方形减重槽，在保证法兰抗弯截面模量满足载荷要求的前提下，最大化去除冗余材料。上部铰接耳板部分采用对称式双立耳结构设计，建模时严格保证两个耳板的同轴度公差，铰接孔内壁预留后续精加工余量，耳板与底部法兰之间设置渐变式加强筋结构，筋板厚度从根部到端部平滑过渡，避免应力集中问题。整体建模完成后开展有限元辅助校验，针对发动机工作状态下的振动载荷、冲击载荷进行受力分析，优化筋板布局与壁厚参数，最终实现整体减重约48%的设计目标，同时完全满足支架的结构完整性要求。材质渲染阶段采用航空常用的铝合金阳极氧化质感，调整金属粗糙度与反光参数，还原零部件真实的表面处理效果，渲染视角选择斜向等轴测视角，清晰展示支架的整体构型、安装孔位、减重槽与加强筋的布局结构，便于设计人员快速理解构件的受力传递路径与设计思路。整个模型的所有特征参数均可编辑，可根据不同型号发动机的安装需求快速调整尺寸，适配不同的安装场景，也可作为航空类机械结构教学的典型案例，展示轻量化结构设计的核心思路与实现方法。
