克拉克Y翼型木质螺旋桨三维设计

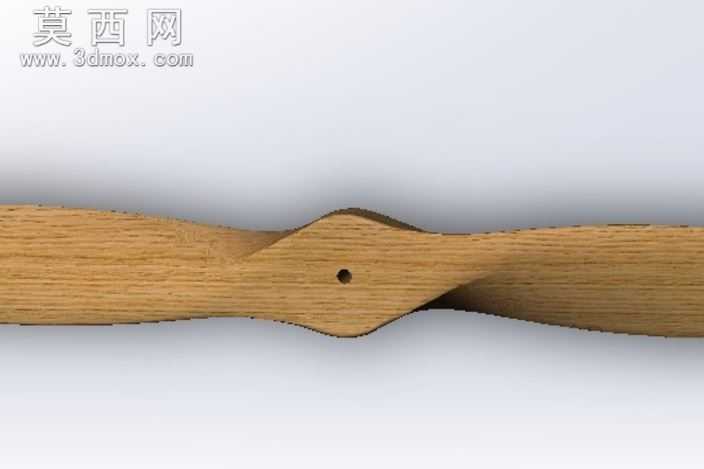

本作品为直径800mm、螺距400mm的克拉克Y翼型螺旋桨三维建模成果，建模过程中首先依据航空螺旋桨的气动设计规范，梳理克拉克Y翼型的截面坐标参数，沿桨叶径向按等比例缩放翼型弦长，同时匹配400mm螺距对应的截面扭转角度，确保不同半径位置的翼型攻角符合气动效率要求。建模阶段通过多截面实体特征完成桨叶主体的生成，对桨叶中段的安装凸台结构做了一体化过渡处理，凸台中心预留标准安装孔位，孔位与桨叶的旋转中心完全同轴，保证后续装配的动平衡基础。材质渲染环节选用实木纹理材质，还原木质螺旋桨的真实质感，纹理走向沿桨叶径向排布，贴合实际木质螺旋桨的加工纹理特征，同时对桨叶前缘做了微小的圆角钝化处理，既符合真实产品的加工工艺，也避免锐边结构带来的应力集中问题。结构设计上充分考虑螺旋桨的气动外形合理性，桨叶从根部到尖部的弦长逐步收窄，厚度同步递减，既保证根部的结构强度，也降低尖部的飞行阻力，扭转角从根部到尖部逐步减小，匹配不同线速度下的最佳攻角，最大化气动效率。整体建模过程严格遵循实际航空螺旋桨的设计逻辑，所有参数均经过尺寸校验，各截面的翼型轮廓无变形失真，安装部位的尺寸公差符合通用装配要求，可直接用于航空模型的动力系统配套设计，也可作为木质螺旋桨加工生产的三维参考依据，模型的曲面连续性达到G2级别，表面光滑无褶皱，完全满足后续的仿真分析、3D打印或者数控加工的使用需求。
