4040直角L形铸铝角支架挤压型材

　　在工业铝型材框架搭建场景中，这类直角角支架是最常用的连接补强件，不管是小型设备机罩、流水线侧挂支架、检测工位的置物台架，还是自动化设备的外围防护栏拼接，都能看到这类零件的应用。它的核心作用是在两根垂直相交的40系列铝型材的外角位置做刚性补强，抵消型材拼接处受到的垂直方向载荷与侧向扭力，避免仅靠型材槽内螺栓连接时，长期受载出现的连接间隙、框架歪斜问题。

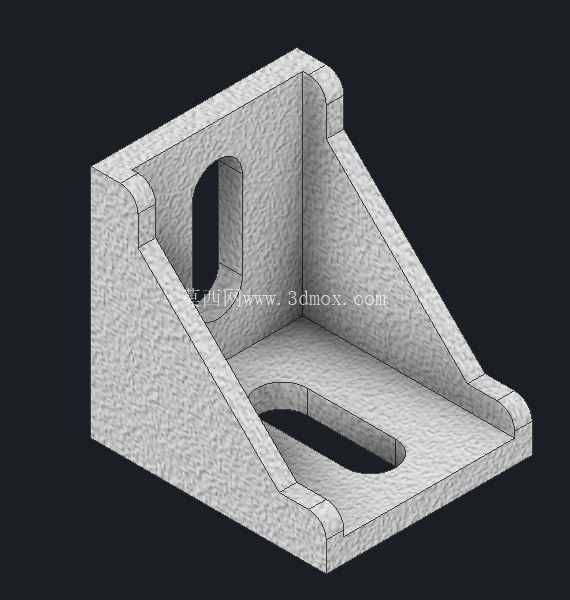

　　从结构设计来看，这款角件采用L形等厚基体加两侧三角加强筋的结构，两个互相垂直的安装面分别贴合两根型材的外侧表面，三角筋从转角位置延伸至两个安装面的外端，能把单个安装面受到的力均匀分散到另一个连接面，大幅提升转角位置的抗形变能力。两个安装面上都设计了长圆形的腰型安装孔，这种孔型的设计初衷是给安装留出调整余量，现场装配时不需要完全对准预设孔位，可以顺着腰孔长度方向微调角件的固定位置，抵消型材下料长度误差、端面切斜误差带来的装配错位问题，降低现场装配的修配工作量。

　　尺寸边界上，这款角件适配标准40系列铝型材，两个安装面的边长均为40mm，整体沿型材垂直方向的伸出厚度为35mm，安装时不会超出40型材的外轮廓边界，不会在框架外侧形成突出的磕碰风险点。腰型孔的尺寸适配40型材常用的M8T型螺栓与法兰螺母，螺栓可以直接从型材槽内穿入腰型孔，不需要额外在型材上打孔攻丝，完全适配铝型材模块化快装的设计逻辑。材质选用铸铝合金，一方面铸铝的自重较轻，不会给整体框架增加过多额外载荷，另一方面铸铝件的表面自然形成氧化层，有不错的防锈能力，在常规车间环境下不需要额外做表面喷涂处理就能直接使用，同时铸铝的刚性足够应对常规工业框架的载荷需求，不会出现普通塑料角件长期受载蠕变、断裂的问题。

　　实际选型使用时需要注意，这类角件属于辅助补强连接件，不能作为主承重连接结构使用，在大载荷的框架转角位置，需要配合型材内置的角槽连接件、强力角件共同使用，同时安装时要保证两个安装面完全贴合资材表面，避免出现间隙导致连接应力集中在螺栓上，加速螺栓疲劳失效。对于有洁净要求的生产场景，这款角件的边角都做了圆弧过渡处理，没有尖锐的直角毛刺，不容易积灰，也能避免人员磕碰划伤，适配食品包装、电子组装类车间的设备框架搭建需求。
