参数化钢板网快速生成三维建模工具

　　在工矿防护、设备围挡、平台踏板、筛分过滤、建筑外立面装饰等场景中，钢板网是应用频次极高的金属构件，这类构件由整张金属板材经冲压拉伸成型，无焊点拼接，整体结构强度远高于编织网与焊接网，承载抗冲击性能突出。但常规三维建模过程中，钢板网的网孔交错排布、梗条带斜向扭转角度，逐孔建模不仅耗时耗力，还容易出现网孔排布错位、梗条厚度不均的问题，参数化生成工具的出现，刚好解决了这一建模痛点。

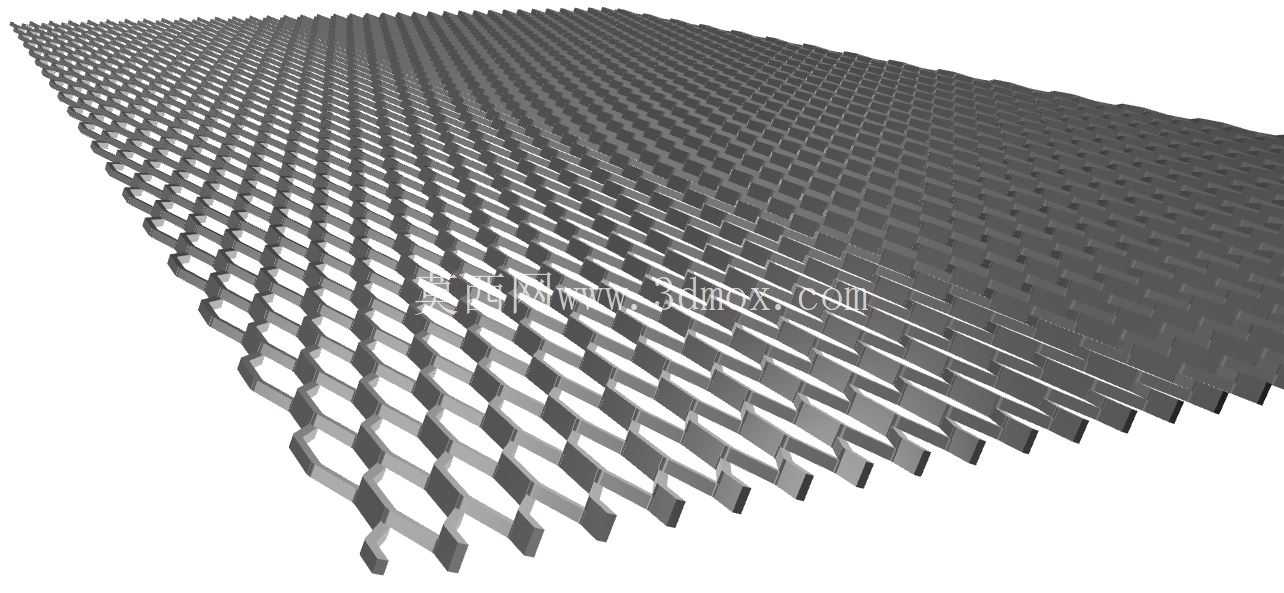

　　该生成工具以Autodesk Inventor为运行载体，建模逻辑完全贴合钢板网实际生产工艺：以设定厚度的金属平板为基础，通过规则排布的冲切刀路轨迹模拟冲压工序，再沿板材平面方向施加定向拉伸参数，让冲切后的板条自然形成带扭转角度的菱形网孔结构，整个生成过程完全还原实际生产中的材料形变逻辑，不会出现违背工艺合理性的结构。

　　使用时可根据实际项目需求调整核心参数：首先是板材基础参数，可匹配常用的Q235冷轧钢板、304不锈钢板、铝合金板等不同材质对应的常用厚度，覆盖从0.5mm薄板装饰网到6mm厚板重型承载网的全场景需求；其次是网孔参数，可自定义菱形网孔的长节距、短节距尺寸，调整网梗的宽度，匹配不同筛分粒度、防护间隙的设计要求；最后是整体外形边界，可直接输入所需钢板网的长宽尺寸，工具会自动完成边缘网孔的裁切收边，生成的模型边缘整齐，无需二次修整即可直接用于装配。

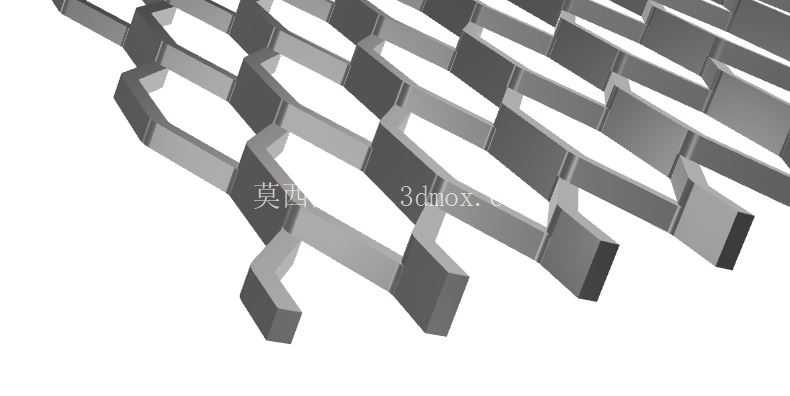

　　从结构特性来看，生成的钢板网模型保留了真实构件的细节：网梗处的冲压过渡圆角、拉伸形成的斜向倾角、网孔之间的均匀连接段都完全还原，不会出现简化建模导致的棱角失真问题。在设备防护场景中，可直接将生成的钢板网装配到设备机架的安装槽内，匹配螺栓固定的安装孔位，用于高速运转部件的安全防护，避免人员误触同时保证通风散热需求；在操作平台搭建场景中，调整参数生成的防滑钢板网，网面的凸起梗条可增加摩擦力，镂空结构可及时排走积水油污，避免人员滑倒；在筛分设备应用中，可根据待筛分物料的粒径调整网孔尺寸，模型可直接导入仿真模块做筛分效率模拟，无需重新建模。

　　相较于手动拼接的钢板网模型，该生成工具输出的模型为整体参数化结构，修改任意参数即可快速生成新规格的钢板网，无需重复绘制草图、排布特征，大幅提升结构设计阶段的建模效率，同时模型的几何精度完全满足工程出图、装配干涉检查、有限元受力分析的使用要求，不会出现模型破面、特征丢失的问题。
