适配2x8与2x10规格木梁的金属托梁吊架

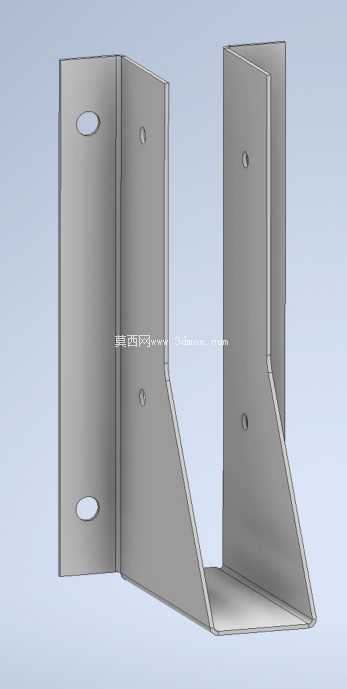

　　在民用建筑木结构施工、轻型钢结构配套辅件安装场景中，托梁吊架是承担梁体端部承托、荷载传递的核心连接构件，这类构件的设计合理性直接影响上部梁架的安装精度与长期承重稳定性。这款托梁吊架采用双侧L型折边加三角加强筋的结构形式，整体为等厚金属板材经折弯、冲孔一体成型，没有额外的焊接拼接工序，既避免了焊接应力带来的形变隐患，也能保证批量生产时的尺寸一致性。从安装边界来看，该吊架可适配2x8及2x10两种常规规格的工程木梁，双侧立板上预留的圆形安装孔位，既可以配合自攻螺钉完成与木梁端部的侧向固定，也能适配膨胀螺栓实现与上部混凝土结构、钢构主梁的吊挂连接，立板上下端的长圆孔与圆孔搭配设计，给现场安装预留了一定的位置调整余量，能抵消土建施工带来的预埋件位置偏差。

　　设计阶段优先考虑了荷载传递路径的合理性，底部承托边与梁体底面完全贴合，两侧立板紧贴梁体侧面，三角加强筋从立板中部延伸到底部承托边的外缘，将梁体传递下来的竖向荷载均匀分散到两侧连接点位，避免局部应力集中导致的板材弯折变形。实际应用中，这类吊架常被用于地下室顶面管线排布区域的次梁吊挂、阁楼夹层的梁端支撑、轻型屋面的木梁连接场景，相比传统的木质角码连接，金属材质的吊架抗形变能力更强，耐潮防腐表现更优，在潮湿的地下空间或温差较大的屋面区域也能保持长期的结构稳定性。构件的折弯圆角经过优化处理，没有尖锐的毛刺棱角，现场安装时不会划伤施工人员，也不会对木梁的接触面造成压痕损伤。安装时无需复杂的现场裁切加工，只需将梁体端部卡入吊架的U型承托槽内，对准孔位拧入紧固件即可完成固定，能大幅缩短现场施工的工时，降低对施工人员的技术要求。
